-----我愛音頻網拆解報告第751篇-----
智能可穿戴是近幾年消費電子市場非常火熱的概念之一，以TWS耳機、智能手表/手環、AR/VR智能眼鏡等為代表的智能可穿戴産品迎來了快速發展階段。其中，專注于大健康領域，主打運動健康監測的智能手表受到了當代年輕消費者的喜愛，産品銷量得到快速增長。
此次将要為大家拆解的KUMI庫覓GT5 Pro智能手表，外觀上采用了1.32英寸螢幕的圓形表盤設計，表殼采用鋅合金噴砂電鍍工藝處理；功能配置上搭載了高性能低功耗藍牙晶片，支援藍牙通話，支援心率、睡眠監測，支援多種運動模式，擁有IP67防水性能和30天的超長待機。
在藍牙連接配接性能方面，KUMI GT5 Pro智能手表在保持經典藍牙連接配接狀态下，依然能夠提供持久長續航時間；藍牙通話功能來電接聽沒有延遲；藍牙音樂播放狀态下，手表進行刷屏操作依然具備流暢度。下面就來看看這款産品的詳細拆解報告吧~
一、KUMI GT5 Pro智能手表開箱

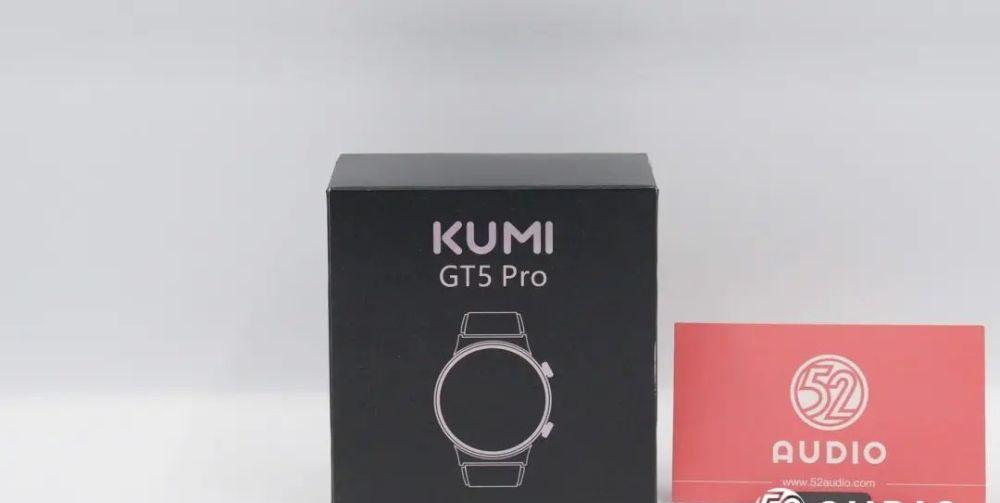

KUMI GT5 Pro智能手表包裝盒設計簡約、體積小巧，正面展示有手表外觀的簡筆圖，以及産品名稱。
包裝盒背面介紹有産品的部分參數資訊，型号：F2，螢幕尺寸：1.32英寸，分辨率：360*360px，藍牙版本：V5.0+V3.0，主要晶片：FR5082，心率晶片：BD1662，電池容量：300mAh，防水等級：IP67，以及庫覓科技有限公司的部分資訊。下方貼有APP下載下傳和防僞二維碼，産品出廠條形碼。
包裝盒内配件包括強磁吸充電線，産品說明書和庫覓品牌宣傳書。
KUMI庫覓GT5 Pro智能手表充電線采用了USB-A to 磁吸接口。
充電線磁吸接口特寫，中間四顆用于充電的金屬頂針，兩端設定有磁鐵用于吸附手表。
KUMI GT5 Pro智能手表整體外觀一覽。
KUMI GT5 Pro采用了圓形表盤設計，正面搭載了一塊1.32英寸螢幕，外屏采用了3D曲面玻璃過渡到表殼；側邊設定有兩顆按鈕，上方有滾花的按鈕除了按壓操作外還具備無級旋擰操作（類似滑鼠滾輪）。
KUMI GT5 Pro智能手表工作狀态展示，360*360分辨率，顯示細膩，色彩鮮豔。擁有多種個性化表盤及海量線上表盤，滿足使用者的個性化需求。
健康監測功能上支援睡眠、心率、血壓、血氧檢測，幫助使用者更好的擷取身體健康狀況。
手表背部外觀一覽，左側是為手表充電的金屬觸點，中間是用于健康監測的傳感器。
為手表充電的四顆金屬觸點。
光學心率傳感器模組特寫，結合智能心率算法，實作靜息心率及運動心率的精準監測。
手表上的麥克風開孔特寫，用于藍牙通話拾取人聲。
手表揚聲器開孔特寫。
表帶采用連接配接軸和表盤銜接，設定有滑鎖，便于使用者快速拆卸表帶進行更換或清潔。
表帶為矽膠材質，通過金屬表扣固定。
金屬表扣特寫，采用拉絲工藝，呈現拉絲紋理。
手表上設定有一顆旋轉按鈕，設計菱形凹凸紋理，提升了産品質感。
下方的是一顆功能按鍵，用于快捷操控。
KUMI GT5 Pro智能手表充電狀态展示。
我愛音頻網采用ChargerLAB POWER-Z KT002便攜式電源測試儀對KUMI GT5 Pro智能手表進行有線充電測試，輸入功率約為1.05W。
二、KUMI GT5PRO智能手表拆解
進入拆解部分，手表背部蓋闆通過四角的四顆螺絲固定。
逐一卸掉螺絲，小心打開手表腔體，手表主要元器件固定在蓋闆内。
螢幕通過排線和BTB連接配接器連接配接到主機闆。
挑開BTB連接配接器，分離腔體。
手表前腔内部結構一覽。
手表旋轉按鈕内側結構特寫。
手表功能按鍵内側結構特寫。
手表銜接結構處設定有密封泡棉雙面膠，起到防塵防水的作用。
表盤中框内壁上貼有藍牙天線，通過金屬觸點連接配接到主機闆。
手表後腔内部結構一覽。
旋轉編碼器特寫。
手表微動按鍵特寫。
手表内駐極體麥克風特寫，通過大量膠水密封，提升收音性能，用于藍牙語音通話功能。
用于與磁吸充電器固定的磁鐵特寫。
為手表充電的兩顆金屬連接配接器，與主機闆連接配接的導線焊接在連接配接器上。
手表旋轉按鈕機械結構特寫，通過金屬架構固定。
固定旋轉按鈕的金屬架構特寫。
取掉主機闆，腔體内部結構一覽，傳感器模組通過熱熔柱和膠帶固定。
取出傳感器模組，透鏡結構内側特寫。
傳感器模組電路一覽，采用展恒BD1662傳感器，與功能按鍵串聯在同一條排線上，通過ZIF連接配接器連接配接到主機闆。
傳感器模組電路背面特寫，通過金屬闆強化固定。
傳感器模組特寫，兩側為心率傳感器照射燈，中間是接收心率監測測量光線的傳感器，通過海綿罩隔離，降低光線幹擾，提升測量精确度。
旋轉編碼器上雕刻有“FSWQ”字樣。
電池配備有電路保護闆，保護闆上設定有锂電保護IC和MOS管，以及用于檢測電池溫度的熱敏電阻。
手表駐極體麥克風特寫，外部橡膠套包裹，提升收音性能。
取掉橡膠套，駐極體麥克風正面特寫，拾音孔通過細密防塵網防護，防止異物進入。
手表振動馬達特寫。
手表揚聲器特寫，通過膠水密封固定。
手表主機闆一側電路一覽。
手表另外一側電路一覽。
用于連接配接藍牙天線的連接配接器特寫。
XTX芯天下XT25Q64D的儲存器，用于儲存手表資料資訊。
XTX芯天下XT25Q64D詳細資料圖。
絲印J3Y的IC。
絲印9107的功放IC，用于揚聲器驅動。
絲印8127的IC。
絲印1EYQ的IC。
絲印BL6133的自容觸控晶片，用于手表螢幕的觸控功能。
FREQCHIP富芮坤FR5082超低功耗藍牙SoC，支援藍牙雙模5.0。FR5082采用富芮坤晶片的創新技術，将射頻、編解碼器、PMU、基帶、Cortex-M3 CPU和音頻DSP內建在一塊晶片中，為客戶産品提供高品質無線音質，更廣泛的藍牙範圍，以及低成本的BOM，有效提升在市場上的競争力。
FREQCHIP富芮坤FR5082詳細資料圖。
KUMI庫覓GT5 Pro智能手表拆解全家福。
我愛音頻網總結
KUMI GT5 Pro智能手表在外觀設計上具有很不錯的質感表現，正面配備了一塊3D曲面玻璃自然過渡到表殼，使視覺上更加輕薄美觀。側邊旋轉按鈕設計菱形凹凸紋理，進一步提升産品的質感和層次感。表帶采用了矽膠材質，質地柔軟，佩戴親膚舒适。
内部配置方面，手表内置了300mAh容量锂電池，以提供持久的續航體驗；内部配備了駐極體麥克風和揚聲器，用于藍牙通話等功能；搭載展恒BD1662光學心率傳感器模組，用于心率、睡眠等健康監測和運動資料跟蹤。
手表主機闆上，采用了富芮坤FR5082低功耗藍牙SoC，支援藍牙雙模5.0，內建射頻、編解碼器、PMU、基帶、Cortex-M3 CPU和音頻DSP，提供多功能支援；芯天下XT25Q64D的儲存器，用于儲存手表資料資訊。
