IT之家 3 月 5 日消息，據芯昇科技釋出，針對智能水表行業，中國移動芯昇科技依托自有的 MCU 主要晶片、NB 模組和安全晶片，研發了高精度、低成本、超低功耗的無磁水表解決方案，可提供包含資費在内的高成本效益一體化服務。
一、無磁水表工作原理
XINSHENG

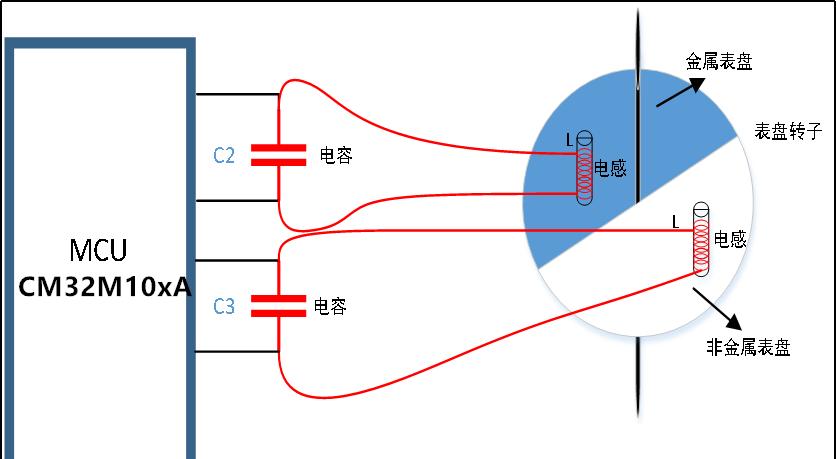

無磁水表方案通過檢測正弦波衰減過程實作計量。水表的表盤轉子分為金屬表盤和非金屬表盤 2 個區域，電感 L 為固定電感，與電容 C 組成 LC 振蕩電路。
LC 電路充電後，MCU 通過檢測電容 C 兩端的電壓，可以獲得 LC 振蕩電路中的正弦波。
當電感處于金屬區，會形成電感渦流，導緻電能消耗增大，正弦波衰減速度加快；當電感處于非金屬區，不存在渦流，正弦波衰減速度相對較慢。
MCU 通過檢測正弦波衰減的快慢，準确識别出表盤轉子處于的位置，進而判斷表盤位置及圈數，達到計量的目的。
二、方案簡介
本方案是基于芯昇科技 MCU 晶片 CM32M10xA 的無磁水表方案。
方案電路結構簡單，無磁計量由 CM32M10xA 内置的專用低功耗旋轉計數器（LPRCNT）子產品實作，外部電路僅需電感、電容器件即可。通過 3 通道振蕩電路，完成高精度計量的同時，還能實作計量防抖、圓盤脫落報警、強磁靠近報警相關功能。
本方案借助于 LPRCNT 子產品，可在 CM32M10xA 處于 Stop2 模式時，實作自動計數，在傳感器讀數改變并觸發門檻值時，才會喚醒至運作模式進行資料處理和傳輸，達到超低功耗。
三、方案優勢
1.方案簡單成本低
本方案是基于 MCU 單晶片設計，計量部分僅需電感、電容即可，方案簡單，穩定性和可靠性高，成本低。
2.自動計量功耗低
方案可實作自動計數，快速喚醒，滿足表計應用場景低功耗需求。
3.抗幹擾能力強
本方案環境适應性強，實作強磁靠近報警、圓盤脫落報警，計量精度高，可在複雜環境進行安裝。
4.産品可快速落地
提供 MCU + 通信 + 安全的整體解決方案，相關軟、硬體設計資料完整、詳實，可支撐智能表計方案商和終端廠商快速實作産品化。
四、MCU 晶片介紹
1.CM32M10xA 系列晶片介紹
CM32M10xA 系列是芯昇科技首顆通用 MCU，采用 32 bit ARM Cortex-M4 核心，支援浮點運算和 DSP 指令，最高工作主頻 108MHz，最大 Flash128KB。
2.CM32M10xA 系列晶片資源概況
晶片除了具有浮點運算單元、豐富的定時器資源、高性能的模拟外設外還內建 LPRCNT、TSC 和 SegLCD 相應特色子產品。
3.CM32M10xA 系列晶片優勢
高性能
采用 Cortex-M4 核心，108MHz 主頻，具有單時鐘周期乘法累加（MAC）單元、優化的單指令多資料（SIMD）指令、飽和運算指令和單精度浮點運算單元（FPU），比起 Cortex-M3 核心的産品在複雜算法實作方面具有極大的優勢。
高配置
相比競品資源更為豐富，12×Timer、6×Uart，1×12bit DAC、 1× 低功耗計數器 (LPRCNT)、24 通道觸摸傳感控制器 (TSC)、8COM 段式液晶顯示驅動器（8*40SegLCD）。
高安全
内置硬體算法加速器，支援市面上主流加密算法。
低功耗
先進的 40nm 工藝制程，相對于競品在功耗上有較大優勢。
