有時候做設計時，我們會遇到外部按鍵比較多，IO口不夠用的情況。這時大部分人會考慮通過其它晶片擴充IO，或者直接換一個IO口足夠的MCU。其實，還有個方法可以實作一個IO上挂多個按鍵———即采用ADC掃描。
1.硬體及原理

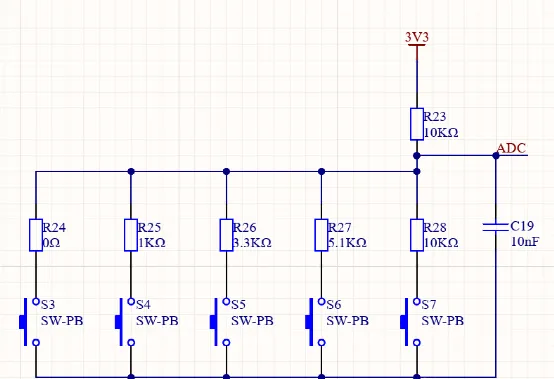

電路圖如下：
當沒有按鍵按下時，ADC的電壓為3.3V，由于不同按鍵對應的分壓電阻不同，是以不同按鍵按下時，得到的ADC電壓也不同。通過采樣ADC的電壓即可判斷是哪個按鍵被按下。這種方式也支援組合按鍵。
設計時需要計算好每個按鍵的分壓電阻阻值，使每個按鍵的分壓值（包括組合按鍵）有較明顯差別，便于ADC區分。
上面這種方式為并聯式接法，還有一種串聯式接法：
這種方式與上面的原理一樣，但不同的是，這種方式不支援組合按鍵，且有按鍵優先級之分，當S8按下時下面的按鍵無效。即S8優先級最高，S9次之，以此類推。
理論上，上述兩種方式都可以一個IO挂很多按鍵，但挂的越多，每個按鍵的分壓後的電壓就越接近，越不容易區分，導緻誤判。是以如果按鍵太多，還是要分多個ADC端口來采樣。
另外，分壓電阻的選擇也要考慮ADC的輸入阻抗。有些MCU内置ADC輸入阻抗較低，電阻選擇不合适可能導緻采樣誤差較大。
2.消抖
上圖中并聯的10nF電容有利于消除一些高頻噪聲和抖動，但最好在軟體上也做消抖處理。方式與普通按鍵類似，即多次采樣判斷。每次采樣間隔10ms左右即可。
