安科瑞 于洋
摘要：本文以安科瑞智能照明系統在泰州市興化市中醫院的應用為案例，介紹智能照明系統對現場裝置的系統內建，資料的采集、傳輸以及存儲，驗證了該系統的功能及實用性。
關鍵詞：興化中醫院；智能照明
1 概述
安科瑞電氣股份有限公司自主研發的Acrel-iLightControl智能照明監控系統，采用與KNX相容的Acrel-Bus總線組網方式，通過IP網關接入智能照明控制系統，實作定時控制、高峰全開、亮度調節等各種場景控制，使照明系統按照預先設定的各種模式工作，改善空間光色、立體感、色飽和度，營造宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水準
本文就Acrel-iLightControl智能照明監控系統在泰州興化中醫院的應用，簡單介紹安科瑞智能照明控制系統的實際應用和其實際意義。
2 設計依據
GB 50034-2013《建築照明設計标準》
JGJ 16-2008《民用建築電氣設計規範》
GB 50057-2010《建築物防雷設計規範》
GBZ 20965-2007 《控制網絡hbes技術規範 住宅和樓宇控制系統》
3 項目概況
本項目位于泰州，監控範圍是泰州市興化市中醫院公共區域配電箱智能照明子產品。現場通過對智能照明子產品資料采集、分析、處理，進而分析資料，進而提高能源利用效率、有效促進和保障智能照明水準的提升，并在安全用電節約能源方面發揮重要作用。
4 智能照明控制系統組成
安科瑞智能照明監控系統主要實作泰州市興化市中醫院樓層公共區域的照明回路的遠端控制。該系統總計ASL100-P640/30 4台 ；ASL100-S4/16 7隻；ASL100-S2/16 39台 ；ASL100-S8/16 17 隻。現場所有智能照明控制子產品采用混合串并聯的方式接在一起，采用KNX總線通訊，進而完成整個研發樓智能照明控制網絡，終實作值班室總機的通訊，完成背景的資料連接配接。
安科瑞智能照明監控系統采用分層分布式結構，即站控層，通訊層與間隔層；
如圖（1）所示：

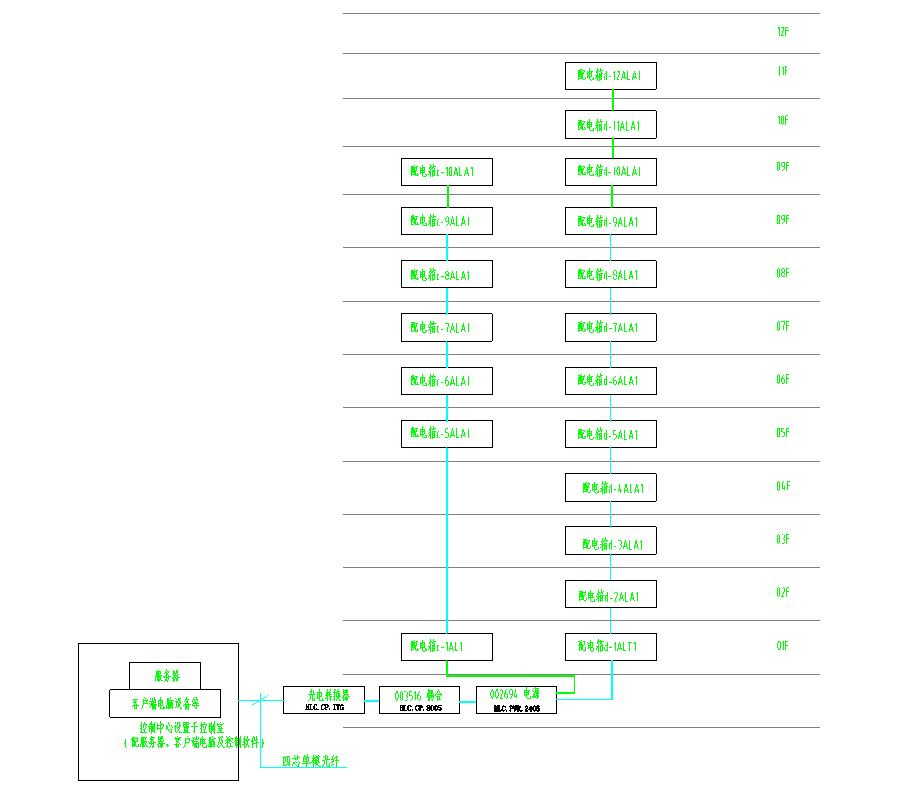

圖（1）網絡拓撲圖
間隔裝置層主要為：開關驅動器，這些裝置分别對應相應的一次裝置安裝在電氣櫃内，這些裝置均通過現場KNX總線組網通訊，實作資料現場采集。
網絡通訊層主要為：智能照明網關，其主要功能為把分散在現場采集裝置集中控制，同時遠傳至站控層，完成現場層和站控層之間的資料互動。
站控管理層：設有高性能工業計算機、顯示器、UPS電源、列印機等裝置。監控系統安裝在計算機上，集中采集顯示現場裝置運作狀況，以人機互動的形式顯示給使用者。
以上開關子產品均采用KNX總線傳輸，一般都采用4根連線，接線簡單友善。
5 智能照明控制系統組成
1. 定時控制
通過時鐘管理器，實作整個系統的有關區域照明的定時和自動管理功能，實作公共通道、景觀照明、泛光照明、車庫照明定時控制。如百葉窗定時升降、集中供熱定時調節、節假日照明定時關閉、定時通知等。
2.場景控制
智能照明控制系統根據各個部門的需求，設定不同種類的場景模式，進行各種照明燈光的組合，達到美化工作環境的效果；結合人體感應傳感器，當人員離開時，關閉所有該會議室照明。
3.實時監控
中央控制室，配置一台中控主機，所有照明控制裝置，通過KNX網關，接入監控系統，操作管理人員，可以通過中控電腦，實時監視總線、區域、樓層、樓棟等照明狀态，并可根據需求進行控制調整。系統繪圖工具支援向量圖和多層頁面，圖形頁面縮放友善，切換簡單，支援DXF、WMF、BMP、JPG、ICON等圖形對象的嵌入、支援二維、三維圖元的繪制，增加可視化的空間效果。
4.報警處理
系統提供了警報處理能力，使用者可采用程式設計來完成不同的任務，當某種警報條件出現時應做什麼，可由使用者自行确定。
6.事件通報
系統提供了事件通報功能，支援郵件通報、文本輸出以及事件驅動列印，可按照使用者預先設定的條件，觸發事件通報功能。
7.系統關聯
系統可以輸入子產品，接受其他系統或從業人員的強切信号；實作安防系統、廣播系統、會議系統，甚至消防系統的關聯控制，控制相應燈具點亮和裝置啟停。
6 結束語
随着綠色建築及電力系統智能化的發展，智能照明監控系統已成為全國各地重點工程項目、标志性建築/大型公共設施等多使用者的喜愛選擇。安科瑞Acrel-iLightControl智能照明監控系統在泰州興化中醫院投入運作以來，為客戶營造宜人燈光效果，節能減耗、有利于人們的身心健康，提高工作效率、提高管理水準。
