1 語義分割

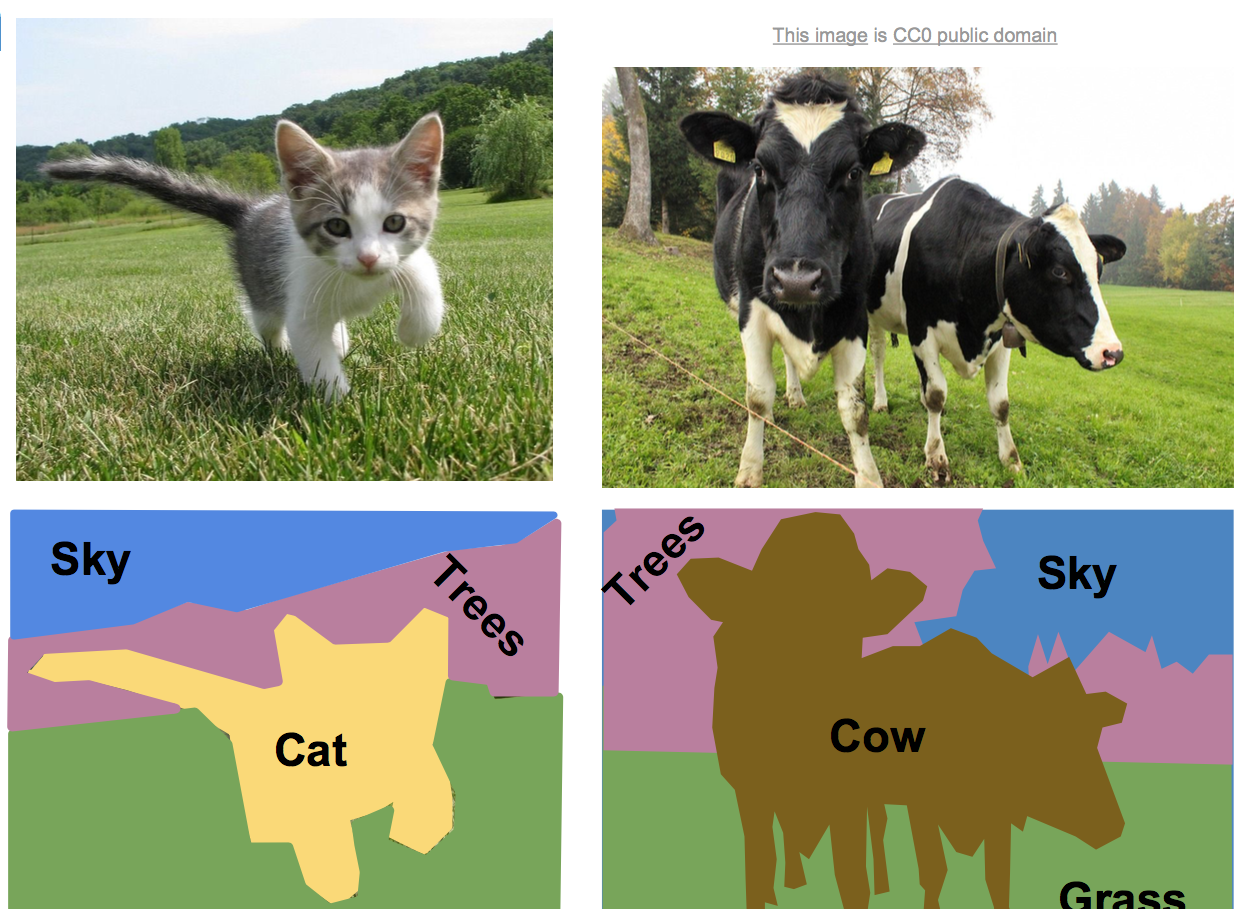

語義分割是對圖像中每個像素作分類，不區分物體，隻關心像素。如下：
（1）完全的卷積網絡架構
處理語義分割問題可以使用下面的模型：
其中我們經過多個卷積層處理，最終輸出體的次元是C*H*W，C表示類别個數，表示每個像素在不同類别上的得分。最終取最大得分為預測類别。
訓練這樣一個模型，我們需要對每個像素都分好類的訓練集（通常比較昂貴）。然後前向傳播出一張圖的得分體（C*H*W），與訓練集的标簽體求交叉熵，得到損失函數，然後反向傳播學習參數。
然而，這樣一個模型的中間層完全保留了圖像的大小，非常占記憶體，是以有下面改進的架構。
（2）先欠采樣再過采樣的架構
經過欠采樣後可以大量節省記憶體，提高效率，最後再經過過采樣來恢複原始圖檔的大小。我們知道欠采樣可以使用卷積層和池化，下面介紹過采樣的幾種方式。
去池化 Unpooling
去池化有Nearest Neighbor，Bed of Nails等方法：
還有一種被稱為Max Unpooling 的方法，該方法記錄下之前使用max pooling前各個最大值在數組中的索引，去池化的時候把值放到索引處，其他位置補0:
轉置卷積 Transpose Convolution
不同于去池化，轉置卷積法是一種可學習的過采樣方法。具體步驟是，将輸入的每個值作為權重，對濾波器進行權重，然後各個權重的濾波器按照步長拼成輸出，重疊部分相加。如下：
我們可以通過學習濾波器，來學習網絡應該如何做過采樣。
了解轉置卷積的一個一維的例子是：
在一些論文裡，轉置卷積還有一些其他名字，看到的時候要知道：
另外，轉置卷積之是以被稱為轉置卷積，是因為它的矩陣形式。傳統的卷積寫成矩陣形式如下（注意這裡是一維的例子）：
其中x是濾波器，a是輸入。而轉置卷積寫成矩陣形式如下:
2 分類+定位
分類+定位的任務要求我們在給圖檔打标簽之後，還要框出物體在什麼地方（注意與物體檢測的差別，在分類定位中，輸出的框的個數是事先已知的，而物體檢測中則是不确定的）。如下：
此類任務常用的處理架構如下：
首先我們還是用CNN得到描述圖檔的特征向量，然後我們接入兩個全連接配接網絡，一個網絡負責生成最後的類别評分，另一個負責生成紅框四個點的坐标值。是以對應兩個損失，softmax損失和回歸損失。我們将這兩個損失權重相加得到總的損失（權重值是超參數），然後進行反向傳播學習。
這裡應用回歸的思路同樣可以應用于姿态估計，我們用十四個點來确定一個人的姿态情況：
應用同樣的架構（CNN+回歸全連接配接網絡）可以訓練這個任務：
3 物體檢測
與分類+定位任務不同的是，物體檢測中需要檢測的物體數量是不确定的，是以無法直接使用上面的回歸架構。下面簡單介紹幾個架構。
（1）滑動視窗
滑動視窗的思想是随機選取若幹個不同大小不同位置的視窗，對它們應用CNN進行分類。缺點是視窗數量很大，計算代價很高。
（2）RCNN
訓練階段：
a 使用IMAGENet的資料預訓練一個CNN
b 構造訓練集：首先應用Selective Search算法從每張帶标定框的圖像中選取2000～3000個候選框。對每個候選框來說，找到與它重疊面積最大的标定框，如果重疊比例大于門檻值（0.5），則将該候選框标簽設為該标定框的标簽，若重疊比例小于門檻值（0.5），則标簽設為“背景”。同時對于重疊比例大于一定門檻值（0.6）的候選框，還要計算出其與标定框的偏移距離。
c 每個候選區域經過預處理，送到CNN中提取出圖像特征，然後把圖像特征送到SVM分類器中，計算出标簽分類的損失。同時圖像特征還要送到回歸器中，計算偏移距離的L2損失。
d 反向傳播訓練SVM，回歸器，CNN
整體架構圖如下：
（3）Fast RCNN
RCNN訓練和預測速度很慢，主要是由于不同候選框之間的重疊部分特征重複用CNN提取導緻的。是以可以采取先對整個圖像進行CNN特征提取，然後在標明候選區域，并從總的featuremap中找到每個候選區域對應的特征。架構如下：
（4）Faster RCNN
Fast RCNN的性能瓶頸是SS算法標明候選區域，在Faster RCNN中，使用網絡Region Proposal Network (RPN) 來預測候選區域，整體架構如下：
Faster RCNN是目前很先進的目标檢測架構，要了解細節看這篇論文：
Ren, Shaoqing, et al. “Faster R-CNN: Towards real-time object detection with region proposal networks.” Advances in Neural Information Processing Systems. 2015.
（5）SSD
SSD的思想是将圖像劃分為很多個格子，以每個格子的中心可以衍生出若幹個base boxes。使用神經網絡一次性的對這些格子進行分類，對這些baseboxes進行回歸。
上圖中，一個圖像劃分為7*7個grid，每個grid有3個base boxes。我們需要用回歸為每個base boxes預測五個值，為每個格子進行分類打分。直接使用一個的CNN神經網絡輸出7*7*（5*B+C）的大小即可。
更多細節參看論文：Liu et al, “SSD: Single-Shot MultiBox Detector”, ECCV 2016
（6）各種物體檢測架構的對比
有很多變量可控：
這篇論文對比了各種架構：
Huang et al, “Speed/accuracy trade-offs for modern convolutional object detectors”, CVPR 2017
FasterCNN比SSD具有更高的精度，但是沒有SSD快。
（7）Dense Captioning
Dense Captioning 是對圖檔中的每個事物做檢測，并用語言進行描述：
Dense Captioning其實就是Object Detection + Captioning ，其架構可以使用faster RCNN結合LSTM來做。具體參考文獻：
Johnson, Karpathy, and Fei-Fei, “DenseCap: Fully Convolutional Localization Networks for Dense Captioning”, CVPR 2016
4 物體分割
物體分割要做的是在物體檢測上更進一步，從像素層面把各個物體分割出來。
Mask RCNN是目前很前沿的一種方法，其将faster RCNN和語義分割結合成一個架構，具有非常好的效果！架構為：
如上圖，首先将圖像使用CNN處理為特征，然後經過一個RPN網絡生成候選區域，投射到之前的feature map。到這裡與faster RCNN一樣。之後有兩個分支，一個分支與faster RCNN相同，預測候選框的分類和邊界值，另一個分支則與語義分割相似，為每個像素做分類。
mask RCNN具有超級好的效果，有機會一定要拜讀一下。
He et al, “Mask R-CNN”, arXiv 2017
5 總結
這些成功的計算機視覺架構和模型給我們的啟示是，将具有基本功能的子產品整合成一個可訓練的端到端系統，可以完成更加複雜的功能。通過向網絡中引入多個損失函數的分支，可以讓其完成多目标的聯合優化。
