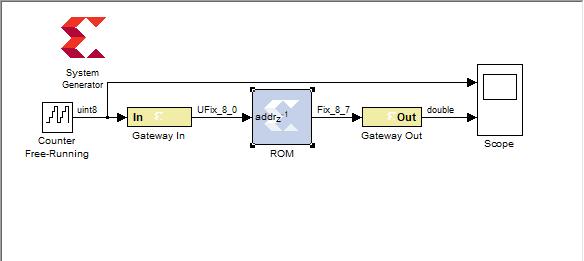

首先，如圖搭建好一個三角波轉正弦波模型（comp.mdl）
scope結果為：
其次，導出網表檔案，并例化設計子產品。點選SG，設定Compilation為NGC Netlist，點選apply後generate。 完成後，在該檔案夾下生成netlist檔案夾。
其中，comp_cw.vho包含導出模型的元件聲明和例化模闆。将netlist檔案夾下所有以mif為字尾的檔案複制到父檔案夾下。 從ISE中打開top.vhd檔案，将其中的第33~43,54~58行的說明符删去，儲存并關閉。
在modelsim中仿真。 打開modelsim，在transcript中輸入 cd E:/study/code/system_generator/SG/SG/exercise/component更改目前路徑
