-----我愛音頻網拆解報告第746篇-----
倍思Bowie E9真無線耳機是倍思旗下一款主打通話降噪功能的産品，通過雙麥指向性波束成形技術過濾環境噪音，搭配AI神經網絡算法動态追蹤人聲，實作“無懼風聲，字字清晰”的語音通話效果；同時，還擁有着豐富的其他功能應用，包括了可跨平台的雙裝置連接配接、開蓋即連、入耳檢測、瞬時閃充、無線充電等。
配置方面，Bowie E9搭載了10mmPU+钛複合振膜動圈單元，新一代5.3藍牙版本，提供強勁的低頻音效和穩定的無線連接配接；采用雙通道低延時技術，支援遊戲和視訊音效自适應增強，實作聲畫同步的沉浸式遊戲觀影體驗；續航上，耳機單次續航時間5小時，搭配充電盒擁有30小時的綜合續航。
一、倍思Bowie E9真無線耳機開箱

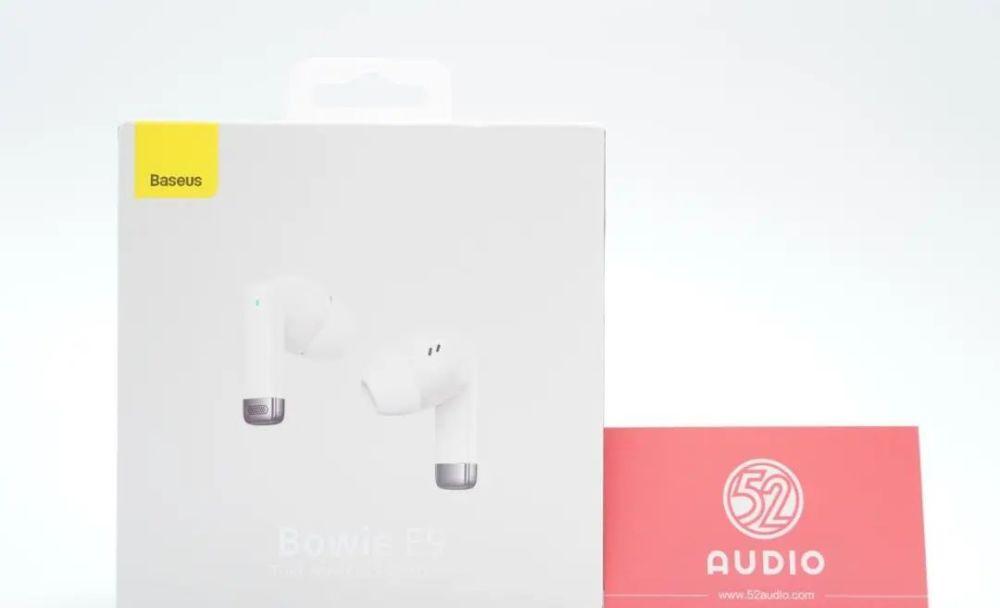

倍思Bowie E9真無線耳機包裝盒設計簡約，正面展示有“Baseus”品牌LOGO，耳機的外觀渲染圖和産品名稱。
包裝盒背面介紹有産品的參數資訊，名稱：倍思TWS真無線藍牙耳機，型号：Baseus Bowie E9，電池容量：40mAh/0.148Wh（耳機），400mAh/1.48Wh（充電盒），耳機額定輸入：DC5V-80mA，充電盒額定輸入：DC5V-800mA，頻響範圍：20Hz-20kHz，充電接口：Type-C。
包裝盒内部物品有耳機、耳塞、充電線和文檔盒。
白色充電線采用USB-A to Type-C接口。
三副不同尺寸的矽膠耳塞，耳機還預裝有一副，以滿足不同使用者的個性化需求。
倍思Bowie E9真無線耳機充電盒采用了圓角方形設計，正面開蓋設定有條形訓示燈，下方印有“Baseus”品牌LOGO。
充電盒背面開蓋處采用了金屬合頁。
充電盒底部設定Type-C充電接口和藍牙配對功能按鍵。
打開充電盒蓋，耳機放置狀态展示，突出于座艙以便于快捷取放。
充電盒蓋内側絲印有産品參數資訊，耳機：40mAh/0.148Wh，輸入：5V-80mA；充電盒：400mAh/1.48Wh，輸入：5V-800mA。
另外一側印制有CE、FCC認證，以及可循環利用辨別。
從充電盒内取出耳機。
為耳機充電的金屬連接配接器位于耳機柄座艙底部。
座艙上雕刻有L/R左右辨別。
倍思Bowie E9真無線耳機整體外觀一覽。
倍思Bowie E9耳機整體外觀一覽，為柄狀的入耳式設計，耳機入耳結構較為獨特，通過多點位精細排布處理，實作耳機弧度與耳道的無縫貼合，提升佩戴的舒适穩固性。
耳機柄采用了長方形的設計，底部通過銀色尾塞進一步提升産品質感。
耳機柄上訓示燈特寫，用于回報耳機工作狀态，同時也是觸控區域，用于耳機各項功能控制。
耳機柄頂部有降噪麥克風拾音開孔，設定金屬網孔罩防護，防止異物進入腔體。
耳機柄尾塞上有通話麥克風拾音開孔，同樣通過金屬網罩防護。
耳機柄底部尾塞兩側是為耳機充電的金屬連接配接器。
耳機内側外觀一覽，耳塞設計較為獨特，與機身呈現在同一曲線。
耳機柄尾塞内側設計有L/R左右辨別，便于使用者快速區分。
耳機洩壓孔特寫，保障腔體内空氣流通，降低内外壓差，提升佩戴舒适性。
取掉耳塞，橢圓形耳機出音嘴特寫，細密防塵網防護，防止異物進入音腔。
出音管上設定有一顆調音孔，提升音腔内的空氣流通性。
經我愛音頻網實測，倍思Bowie E9真無線耳機整體重量約為45.6g。
單隻耳機重量僅為4.0g，非常的輕盈，提升了佩戴時的舒适性。
我愛音頻網采用CHARGERLAB POWER-Z KM002C對倍思Bowie E9真無線耳機進行有線充電測試，充電功率約為3.53W。
我愛音頻網采用CHARGERLAB POWER-Z KM002C對倍思Bowie E9真無線耳機進行有線充電測試，充電功率約為1.88W。
二、倍思Bowie E9真無線耳機拆解
好了，通過開箱我們了解了這款産品的外觀設計，下面進入拆解部分看看内部結構設計和配置資訊。
充電盒拆解
撬開充電盒，取出内部座艙結構。
充電盒底部内側功能按鍵結構特寫。
充電盒座艙結構一覽，電池位于中間位置，上下均有海綿墊防護，起到很好的保護作用。
座艙底部設定有無線充電接收線圈，固定在底部的塑膠支架上。
取掉無線充電接收線圈，下方塑膠支架通過螺絲與座艙結構固定。
卸掉支架，主機闆通過螺絲與座艙固定。
充電盒訓示燈排線與主機闆通過ZIF連接配接器連接配接。
取掉主機闆，座艙底部結構一覽，訓示燈導光柱通過黑色膠帶包裹，防止漏光。
取掉訓示燈牌電路，座艙底部結構一覽，設定有四顆磁鐵用于吸附充電盒蓋和耳機。
充電盒訓示燈排線電路一覽。
絲印AR0d1的霍爾元件，用于感覺充電盒開啟/關閉時的磁場變化，進而通知充電盒MCU和耳機與已連接配接裝置配對或斷開連接配接。
10顆LED訓示燈特寫，用于回報充電盒電量資訊。
充電盒内主機闆電路一覽，無線充電接收線圈和電池通過導線焊接的方式與主機闆連接配接。
無線充電接收線圈特寫，設定在隔磁屏蔽貼紙上。
充電盒内部锂電池型号YJ85173OK-2C，額定電壓：3.7V，額定容量：400mAh/1.48Wh。
電池配備有電路保護闆，設定有DW01锂電保護IC和8205A MOS管，并配有熱敏電阻檢測電池溫度。
充電盒主機闆正面電路一覽。
充電盒主機闆背面電路一覽。
主機闆上Type-C充電接口母座特寫，過孔焊接固定。
藍牙配對功能按鍵特寫。
充電盒内部使用了NuVolta伏達NU1680C無線充電接收晶片，是一款高度內建的無線電源接收器。內建了一個同步整流器，無需自舉電容，具有高效率和低成本的特點；并可以調節輸出電壓跟蹤電池電壓，進一步降低充電系統的功耗。
NU1680C可以通過ASK與發射機系統進行通信，通信符合WPC V1.2.4。FOD參數可以通過外部電阻進行配置，以通過FOD測試。NU1680C還支援過流保護、短路保護、過壓保護和熱關機等标準保護功能。
思遠半導體SY8801 TWS耳機充電倉SOC，專為TWS耳機充電倉設計，在確定安全、高可靠性能的設計基礎上（支援28V輸入耐壓，内置全功能的充放電過壓、過流、過溫、短路保護等功能），還內建了I2C通訊功能和内部通訊隔離功能。通過I2C接口，系統的MCU可以讀取、配置電源内部的功能以及電池充放電管理的參數，輕松地實作例如NTC保護、分段調節電池電流 、TWS耳機入倉、出倉檢測、電源輸出自動開啟等功能。
思遠SY8801內建的内部通訊隔離子產品，極大地優化了智能TWS充電倉的功能設計，無需複雜的外圍電路，MCU通過連接配接控制SY8801即可實作。不光能夠實作對耳機充電的功能，還能夠通過與耳機連接配接的電源POGO PIN進行資料的通訊傳輸，實作包括充電倉電量上傳、耳機在充電倉内清除配對、恢複出廠設定、耳機軟體更新等功能。
思遠半導體SY8801詳細資料圖。
配合電源管理晶片升壓為耳機充電的3R3電感。
主機闆上為耳機充電的金屬彈片。
一顆無标的MCU單片機，用于充電盒燈效控制。
耳機拆解
進入耳機拆解部分，沿耳機頭合模線撬開耳機。
耳機頭内部元件排線過孔連接配接到耳機柄内主機闆。
用于與充電盒固定的磁鐵特寫。
排線與耳機殼體相接處設定有緩沖墊防護。
海綿墊下方電路一覽，電池正負極焊接在排線上，同時還焊接了一顆一體化電池保護晶片。
取出電池單元，下方設定有固定電池的塑膠件。
取出塑膠件，可以看到揚聲器單元通過導線連接配接到排線上。
取出揚聲器，腔體内部結構一覽。
倍思Bowie E9真無線耳機揚聲器正面特寫，邊緣設定有密封膠圈。
揚聲器與一進制硬币大小對比。
經我愛音頻網實測，揚聲器單元尺寸約為10mm，與官方宣傳一緻。
電池FPC闆上電路一覽。
絲印0wA3的一體化锂電保護IC。
耳機内部采用鋼殼扣式電池，型号：LIR1040，容量：40mAh，同樣來自YANJOO言九電子。
撬開耳機柄背部蓋闆，耳機頭内元件的排線通過BTB連接配接器連接配接到主機闆。
耳機柄蓋闆内側設定有觸摸檢測貼片和藍牙天線，麥克風開孔設定有橡膠罩，提升收音性能。
耳機頭内元器件一覽，包括了揚聲器、電池和入耳檢測貼片。
用于與主機闆連接配接的BTB連接配接器公座特寫。
耳機柄腔體内部結構一覽。
撬開耳機柄底部尾塞，用于為耳機充電的金屬連接配接器焊接在主機闆上。尾塞内部同樣設定有麥克風密封結構提升聲學性能。
主機闆一側電路一覽。
主機闆另外一側電路一覽。
鐳雕R141 A51D的MEMS麥克風特寫，來自瑞勤電子，用于語音通話拾音。
耳機通話降噪麥克風特寫，同樣是瑞勤電子的鐳雕R141 A51D MEMS麥克風。雙麥克風協同搭配AI通話降噪算法，實作高清通話效果。
Actions炬芯科技ATS3019藍牙音頻SoC，核心采用RISC32精簡指令集結構，主頻200Mhz；内置ROM、8Mbits SPI Flash以及216K bytes RAM；內建電源管理，支援锂電池和DC5V供電。
炬芯科技ATS3019支援藍牙5.3雙模，發射功率最高達10dBm，接收靈敏度為-95dBm，有效地提升音頻連接配接的穩定性；同時支援低延時模式，藍牙音頻信号延時低至40ms，支援雙麥ENC通話降噪等。
主要晶片外圍兩顆精密繞線功率電感特寫，配合ATS3019内部降壓電路工作。
為藍牙晶片提供時鐘的晶振特寫。
用于連接配接耳機頭内元件的BTB連接配接器母座特寫。
用于連接配接藍牙天線的金屬彈片特寫。
絲印BE的IC。
天易合芯HX9023觸摸檢測IC，內建了用于特定吸收率（SAR）應用的電容傳感AFE。支援1.8V電源輸入，通過I2C總線輸出資料。HX9023最多支援三個傳感器輸入，偏移補償電容高達400pF。HX9023具有高靈敏度，能夠檢測人體接近。适用于耳機及智能穿戴産品。
天易合芯HX9023詳細資料圖。
耳機主機闆上LED訓示燈特寫，用于回報藍牙配對狀态。
倍思Bowie E9真無線耳機拆解全家福。
我愛音頻網總結
倍思Bowie E9真無線耳機在外觀上充電盒采用了圓角方形設計，體積小巧輕盈，漸變的長條形訓示燈，則為其增添了許多的色彩；柄狀的入耳式耳機外觀曲線獨特，與機身呈現在同一曲線的耳塞設計，實作了耳機弧度與耳道的無縫貼合，呈現舒适的佩戴效果；耳機整體質感也較為優秀，且具有很高的辨識度。
内部電路方面，充電盒内置言九電子400mAh锂電池，支援有線和無線兩種方式輸入電源。有線充電采用Type-C接口，思遠半導體SY8801充電倉SOC，支援28V輸入耐壓，内置全功能的充放電保護，還內建了I2C通訊功能和内部通訊隔離功能；無線充電采用伏達NU1680C無線充電接收晶片，內建同步整流器，無需自舉電容，并可以調節輸出電壓跟蹤電池電壓，進一步降低充電系統的功耗；還采用一顆無标的MCU，進行整機及充電盒燈效控制。
耳機内部，耳機頭内置了10mm動圈單元、40mAh鋼殼扣式電池以及電容式入耳檢測貼片，分别連接配接到同一條排線上，再與主機闆通過BTB進行連接配接。主機闆上搭載了兩顆瑞勤電子MEMS麥克風，采用了炬芯科技ATS3019藍牙音頻SoC，核心采用RISC32精簡指令集結構，内置大容量存儲空間，支援藍牙5.3雙模，低延時模式，支援雙麥克風；以及天易合芯HX9023觸摸檢測IC，用于觸控操作功能。
