在power designer中生成需求模型的方式多種多樣，主要有如下幾種形式：
1）建立rqm。
2）從已有的rqm生成新的rqm。
3）從其他模型導入生成的rqm。
4）從word文檔導入生成的rqm。
本節主要講解在power designer中直接建立rqm的方法。
2.2.1 建立rqm

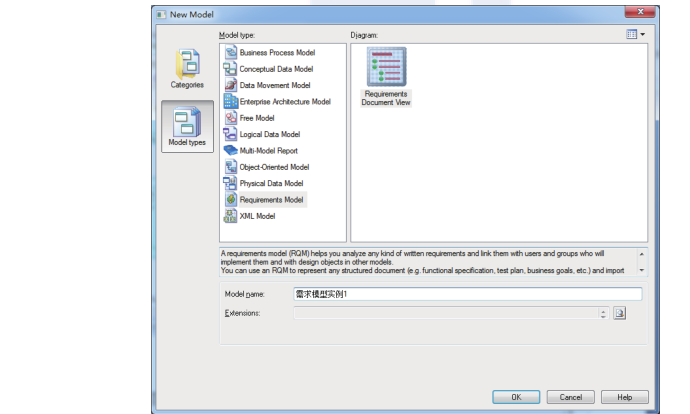

選擇“file”→“new”菜單項，從彈出的建立模型對話框（見圖2-3）中選擇“model types”→“requirements model”，或者在建立模型對話框中選擇“categories”→ “requirements and planning”→“requirements”，或在工作空間區域選擇“workspace”→ “new”→“requirements model”菜單。
在圖2-3中的“model type”區域選擇模型類型，在“diagram”區域選擇需求模型下的圖形，在“model name”設定需求模型的名稱，如“需求模型執行個體1”。
建立後的空需求模型文檔如圖2-4所示。
圖2-4中的第一行是操作工具欄，“title id”所在行是表頭行，下面的各行是内容行。
2.2.2 編輯rqm
編輯需求模型主要包括添加需求、編輯需求屬性、添加子需求、提高或降低需求層級、删除需求、修改顯示列、建立使用者、建立使用者組、建立術語庫、建立業務規則功能。
例如，“餐飲線上點評系統”有“管理門戶”和“會員門戶”兩個一級需求，在“管理門戶”下添加“系統管理”、“企業管理”、“會員管理”和“統計分析”4個子需求。在“會員門戶”下添加“首頁”、“餐廳”、“團購活動”、“優惠活動”、“會員活動”和“會員中心”6個子需求。
添加一級需求
在需求文檔視圖視窗，單擊工具欄上的（insert an object）按鈕，或者單擊需求文檔視圖的空白區，或者按ctrl + i組合鍵，添加新的需求。新添加的需求具有預設的需求名稱（如requirement_1）和需求代碼（如req_1）。
在需求文檔視窗中預設包括“title id”（需求id）、“full description”（需求描述）、“code”（需求代碼）、“priority”（需求優先級）、“workload”（工作量）、“risk”（風險等級）和“status”（狀态，包括草稿、已定義、已校驗、待評審和已評審5種狀态）。
編輯需求屬性
可以直接在需求文檔視窗的編輯區域編輯主要屬性，也可輕按兩下某行，或選中某行後單擊（properties）按鈕，或者按alt + enter組合鍵打開編輯需求屬性視窗，如圖2-5所示。
從圖2-5中可以看出，編輯需求屬性視窗常用的頁籤包括“general”（通用資訊）、“detail”（詳細資訊）、“traceability links”（追蹤連結）、“user allocations”（使用者或使用者組配置設定）、“related glossary terms”（關聯的術語庫）和“notes”頁籤，單擊“more>>”按鈕可打開更多的頁籤，如“extended dependencies”等頁籤。下面對常用頁籤進行說明。
（1）general頁籤
用于設定需求的一般資訊，各項參數含義如下：
1）parent：需求的父需求名稱，如果需求為一級需求，則顯示需求模型的名稱。
2）title id：需求的id，為需求的層級編号，自動生成，不可編輯，如果為一級需求，則按照1、2、3……n以此類推。如果為1下的二級子需求，則按照1.1、1.2……1.n以此類推。
3）title：需求的名稱，一般使用中文表示。
4）code：需求的代碼，與後期的具體設計有關，一般使用英文、數字加符号表示。
5）description：表示需求描述，可以用工具輔助完成富文本。可單擊中的下拉按鈕，選擇“microsoft word”，進入word文檔編輯需求描述，在word編輯完畢後，單擊關閉按鈕提示使用者是否将内容儲存到需求文檔中，單擊“是”按鈕即可。因為可在word中編輯，是以需求描述可以是帶格式的文本、表格或圖檔等資訊。
（2）detail頁籤
用于設定需求的優先級和風險等級等資訊，如圖2-6所示。
各項參數含義如下：
1）comment：需求的簡要說明。
2）stereotype：語義的擴充說明。
3）type：需求類型，包括undefined（未定義）、design（設計）、functional（功能）和technical（技術）4種需求類型。
4）status：需求狀态，包括draft（草稿）、defined（已定義）、verified（已校驗）、to be reviewed（待評審）和approved（已評審）5種狀态。
5）priority：需求優先級，下拉清單中包括1~5的優先級值，每0.5一個刻度，數值越大，表示該需求的優先級越高。
6）selected：該複選框表示需求是否包含在工程中，選中表示包含，否則表示不包含。
7）risk：表示需求的風險級别，包括undefined（未定義）、low（低）、medium（中）和high（高）4種。
8）verification：表示需求的測試級别，包括undefined（未定義）、automate testing（自動測試）、demonstration（示範）、manual testing（手工測試）和mixed（混合測試）5種。
traceability links頁籤：設定該需求連接配接的設計對象和外部檔案，以便為目前需求提供更詳細的依據和參考，不再贅述。
（3）user allocations頁籤
設定将目前需求指定到某個使用者或使用者組上，此操作需要首先建立使用者或使用者組，該部分内容将在本章的“建立使用者”和“建立使用者組”小節中詳細介紹。在“user allocations”頁籤單擊（add objects）按鈕，打開“add objects”視窗，如圖2-7所示。
在圖2-7中選中使用者後單擊“ok”按鈕，傳回“user allocations”頁籤，通過修改type列設定使用者所需完成的工作。type可設定的值包括undefined（未定義）、design（設計）、documentation（文檔）和quality（品質）5種。
（4）related glossary terms頁籤
用于設定目前需求的專用術語，建立專業術語參考本章後續的“建立術語庫”小節。在“related glossary terms”頁籤單擊（add objects）按鈕，打開“selection”視窗，如圖2-8所示。
（5）notes頁籤
用于設定目前需求的文字或公式化描述，不再贅述。
添加子需求
在需求文檔視圖視窗，選擇某個需求後，單擊工具欄上的（insert an sub-object）按鈕，或者按ctrl + shift + i組合鍵，建立選中需求的子需求。可使用父需求的打開、關閉按鈕打開或者關閉子需求。添加子需求後的需求文檔模型視窗如圖2-9所示。
提高或降低需求層級
添加需求後，若發現需求層次不對，可通過工具欄上的按鈕将需求層級提高一級，使用按鈕将需求層級降低一級。
删除需求
若發現某個需求不正确，想删除該需求，可在需求文檔視圖的編輯區域選擇該行後按delete鍵或單擊工具欄的按鈕删除。需要注意的是，删除某個需求時，若該需求下有子需求，則子需求也會被關聯删除。
修改顯示列
在需求文檔視圖編輯區域預設隻顯示“title id”（需求id）、“full description”（需求描述）、“code”（需求代碼）、“priority”（需求優先級）、“workload”（工作量）、“risk”（風險等級）和“status”列，若想修改顯示列，可單擊工具欄的（customize columns and filter）按鈕，或者按ctrl + u組合鍵，彈出顯示列設定視窗，如圖2-10所示。
在圖2-10中可選中或取消選中對應的列後，單擊“ok”按鈕确認顯示項。
建立使用者
使用者（user）是指與需求有關的人員，如需求分析師、系統分析師、開發人員和測試人員等。
在power designer的需求模型中可以建立使用者，在菜單欄選擇“model”→“users”菜單項，打開使用者管理視窗，如圖2-11所示，在使用者清單區域可以直接添加使用者，也可單擊（add a row）按鈕添加使用者。
輕按兩下圖2-11中的某行，或者選擇某行後單擊（properties）按鈕，彈出使用者屬性視窗，如圖2-12所示。
使用者屬性視窗包括“general”和“notes”兩個頁籤。
general頁籤用于設定目前使用者的通用資訊，各參數的含義如下：
1）name：使用者名稱。
2）code：使用者代碼。
3）comment：使用者注釋。
4）stereotype：版本。
5）email address：使用者的e-mail位址。
6）keywords：關鍵字。
notes頁籤用于設定目前使用者的文字或公式化描述，不再贅述。
建立使用者組
使用者組（group）是指對使用者進行分類，通常将具有相同特性的使用者組成使用者組。
在power designer的需求模型中可以建立使用者組，在菜單欄選擇“model”→ “groups”菜單項，打開使用者組管理視窗，如圖2-13所示。在使用者組清單區域可以直接添加使用者組，也可單擊（add a row）按鈕添加使用者組。
輕按兩下圖2-13中的某行，或者選擇某行後單擊（properties）按鈕，彈出使用者組屬性視窗，如圖2-14所示。
使用者組屬性視窗包括“general”、“group users”和“notes”3個頁籤。
用于設定目前使用者組的通用資訊，各參數的含義如下：
1）name：使用者組名稱。
2）code：使用者組代碼。
3）comment：使用者組注釋。
5）email address：使用者組的e-mail位址。
（2）group user頁籤
用于設定目前使用者組的使用者。可單擊（add objects）按鈕，在彈出頁面中選中多個使用者後單擊“ok”按鈕，為使用者組添加使用者，如圖2-15所示。
（3）notes頁籤
用于設定目前使用者組的文字或公式化描述，不再贅述。
建立術語庫
術語庫是術語的集合，術語用于表示某一專業的特殊概念。例如，“餐飲線上點評系統”中的術語是指“團購”、“會員”等專有名詞或縮略語等。
在power designer的需求模型中可以建立術語，選擇菜單欄的“model”→“glossary terms”菜單項，打開術語庫管理視窗，如圖2-16所示。在術語庫清單可以直接添加術語，也可單擊（add a row）按鈕添加術語。
輕按兩下圖2-16中的某行，或者選擇某行後單擊（properties）按鈕，彈出術語屬性視窗，如圖2-17所示。
術語屬性視窗包括“general”和“notes”兩個頁籤。
general頁籤用于設定目前術語的通用資訊，各參數的含義如下：
1）name：術語的名稱。
2）code：術語的代碼。
3）comment：術語的注釋。
5）keywords：關鍵字。
notes頁籤用于設定目前術語的文字或公式化描述，不再贅述。
建立業務規則
業務規則（business rules）是滿足業務需求的一系列規則，可以将客戶的要求、内部準則和政府的法律等都作為業務規則，如使用者編碼、餐飲企業編碼、會員編碼的規則等。
在初始狀态，需求模型中的business rules為禁用狀态，需要通過建立擴充模型定義來啟用業務規則，啟用業務規則的方法如下：
選擇菜單欄的“model”→“extensions”菜單項，在擴充模型定義管理視窗中添加一行定義，如圖2-18所示。
選擇菜單欄的“model”→“extended model definitions”菜單項，在擴充模型定義管理視窗中添加一行定義，如圖2-18所示。
在圖2-18中輕按兩下“業務規則”行，或者選擇該行後，單擊（properties）按鈕，打開擴充模型屬性定義視窗，在該視窗選擇“profile”節點後單擊滑鼠右鍵，選擇“add metaclasses”菜單項，打開“metaclass selection”對話框，在該視窗選擇“pd common”頁籤後選中“business rule”，如圖2-19所示。
在圖2-19中單擊“ok”按鈕，傳回擴充模型屬性定義視窗，可看到此時添加了“business rule”子節點，完成啟用業務規則操作，在菜單“model”下可看到多出的“business rules”選擇項。
在菜單欄選擇“model”→“business rules”菜單項，打開業務規則管理視窗的編輯區域，可以直接添加業務規則，也可單擊（add a row）按鈕添加業務規則。
業務規則管理視窗如圖2-20所示。
輕按兩下圖2-20中的某行，或者選擇某行後單擊（properties）按鈕，彈出用業務規則屬性視窗，如圖2-21所示。
業務規則屬性視窗包括“general”、“expression”和“notes”3個頁籤。
1）name：業務規則名稱。
2）code：業務規則代碼。
3）comment：業務規則注釋。
5）type：業務規則的類型，包括constraint（限制）、definition（定義）、factor（事實）、formula（公式）、ocl constraint（ocl限制）、requirement（需求）和validation（準許）7種。
expression頁籤用于設定目前業務規則的表達式定義。
notes頁籤用于設定目前業務規則的文字或公式化描述。
2.2.3 管理rqm
設定rqm選項
在菜單欄選擇“tools”→“model options”菜單項，打開rqm選項設定對話框，如圖2-22所示。
在圖2-22的左側區域有model settings（模型設定）、requirements fonts（需求字型）和naming convention（命名約定）3個節點，各個節點的定義如下。
（1）model settings節點
用于設定模型，其中：
1）name/code case sensitive複選框：表示rqm中的對象名稱和代碼是否區分大小寫，選中表示大小寫敏感，即區分大小寫，否則表示不區分。
2）default按鈕：表示是否使用預設配置，在power designer安裝完成時，初始的預設值不區分大小寫，是以單擊“default”按鈕後設定為不選中“name/code case sensitive”複選框，但是可以通過“set as default”按鈕更改預設設定。
3）set as default按鈕：将目前設定确認為預設設定。
（2）requirements fonts節點
用于設定需求字型，如圖2-23所示。
各個參數的含義如下：
1）text：設定需求文本和各個級别。
2）font：設定字型，如宋體、微軟雅黑等。
3）font style：設定字形，如加粗等。
4）size：設定字号。
5）color：設定字型顔色。
6）effects：設定所選内容的顯示效果，“strikeout”表示文字中間顯示删除線，“underline”設定文字下劃線。
7）preview：顯示上述設定的預覽效果。
（3）naming convention節點
設定命名約定等，如圖2-24所示。
其中各參數的含義如下：
1）display：設定顯示内容，“name”表示設定模型圖形中對象的名稱，“code”表示設定模型圖形中對象的代碼，“enable name/code conversions”表示對象名稱和對象代碼可互相轉換。
2）name/code标簽：設定模型對象名稱/代碼的命名約定。其中，“name template”指定名稱模闆；“maximum length”設定最大長度；“character case”設定字元的大小寫約定，“uppercase”表示大寫，“lowercase”表示小寫，“mixed case”表示混合使用；“valid characters”設定有效字元，選中“all valid”表示全部有效；“invalid characters”設定無效字元，選中“no accents”表示沒有強調；“default character”設定預設字元。
3）name to code/code to name标簽：設定模型對象名稱到代碼/模型對象代碼到名稱的轉換約定。其中，“conversion script”設定轉換約定的腳本，“conversion table”設定轉換表。
設定rqm屬性
在菜單欄選擇“model”→“model properties”菜單項，打開模型屬性設定視窗，如圖2-25所示。
rqm屬性設定視窗預設包括4個頁籤，分别為“general”（通用資訊）、“detail”（詳細資訊）、“traceability links”（追蹤連結資訊）和“notes”（注釋資訊），單擊“more>>”按鈕，可檢視更多的屬性頁籤設定。
定義需求的通用資訊。各參數的含義如下：
1）name：需求模型的名稱。
2）code：需求模型的代碼。
3）comment：需求模型的注釋資訊。
4）file name：未儲存之前，此項顯示為空，需求模型儲存後，顯示需求模型的存放路徑和檔案名稱。
5）author：文檔作者。
6）version：文檔版本。
7）default view：預設的需求文檔視圖。如果有多個需求文檔視圖時，可從下拉清單中選擇一個選項，設定完成後打開模型時将預設顯示所設定的default view。
8）keywords：關鍵字。
定義完成項目需求需要的工作量（workload），機關可設定為“天”或“小時”，可保留一位小數。detail頁籤如圖2-26所示。
rqm需要的總工作量是所有子需求總工作量的總和，workload 1、workload 2、workload 3和workload 4分别表示該rqm分别給第一、第二、第三和第四個人或團隊的工作量。
（3）traceability links頁籤
設定rqm連接配接的設計對象和外部檔案，以便幫助使用者更好地了解需求。traceability links頁籤如圖2-27所示。
單擊圖2-27的按鈕，彈對外連結接外部設計對象視窗，單擊按鈕，彈出選擇外部檔案頁面，可選擇本地硬碟上的“解決方案”或相關規範文檔作為連結文檔。
（4）notes頁籤
該頁籤包括“description”和“annotation”兩個标簽，其中“description”表示需求屬性的文字描述，“annotation”表示需求屬性的公式化描述。
導出需求模型
在菜單欄選擇“report”→“reports”菜單項，打開報表清單對話框，如圖2-28所示。
在圖2-28中單擊（new report）按鈕，打開建立報表對話框，如圖2-29所示。
在圖2-29中“report name”文本框中指定“報表名稱”，在“language”文本框中指定語言為“simplified chinese”（簡體中文），“report template”用于指定報表模闆，包括“”、“full requirement report”、“list requirement report”和“standard requirement report”4個選項，可選擇“standard requirement report”選項表示生成标準的需求報告，選中“use legacy report editor”表示使用傳統的編輯器，單擊“ok”按鈕，打開報表屬性設定視窗，如圖2-30所示。
在圖2-30的左側為所有可選的報表導出項，右側為已設定的報表導出項，使用者可以自行設定導出項，也可使用預設導出項配置，筆者隻是删除了節點的“%item%”前的“需求”字樣，然後單擊工具欄的按鈕，将需求模型導出為rtf文檔，效果如圖2-31所示。
