此前MI小米、ZMI紫米相繼推出39元20W PD快充充電器，憑借紮實用料以及優惠的價格被廣泛關注。而目前充電頭網又拿到了新方案做的紫米20W充電器，下面就對其進行詳細拆解，看看在新方案加持下産品都有哪些改變。
一、紫米20W充電器外觀

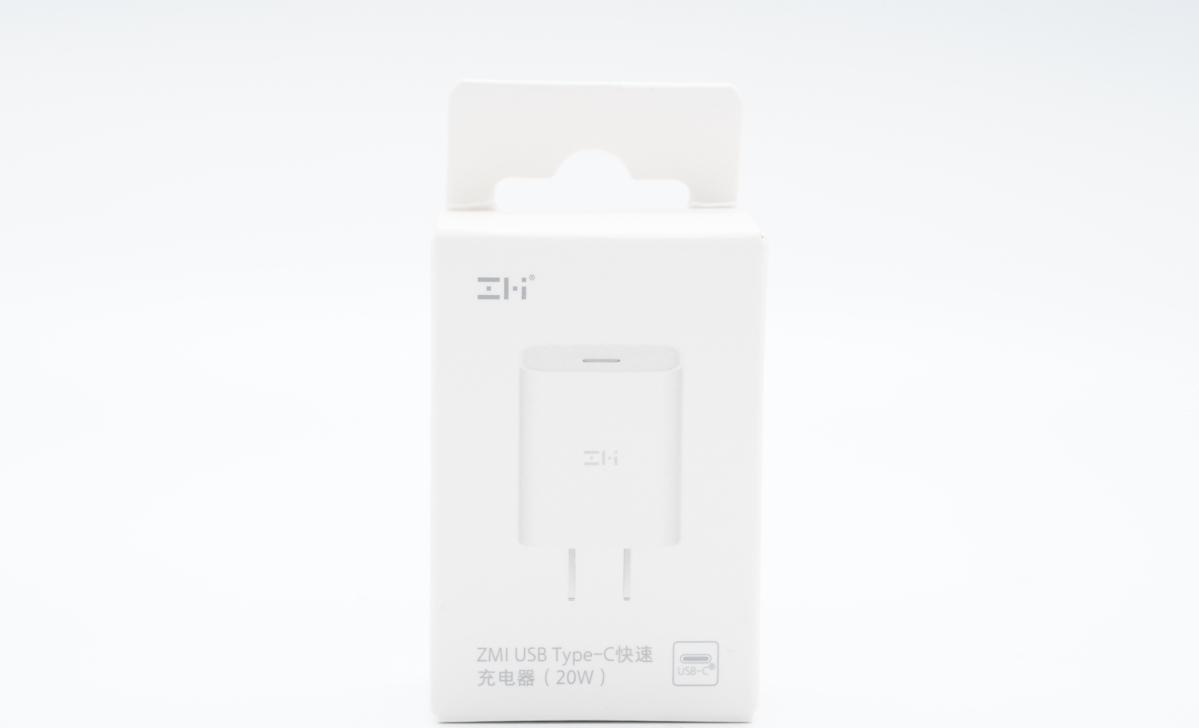

包裝盒頂部帶有挂鈎設計，正面印有ZMI品牌、充電器外觀圖和名稱、USB-C接口辨別。
背面印有服務電話，此外貼有生産廠資訊标簽。
側面印有充電器參數資訊。
制造商：南京酷科電子科技有限公司
生産廠：東莞市福瑞康控股有限公司
監制：江蘇紫米電子技術有限公司
充電頭網了解到，由福瑞康生産的産品還有小米65W氮化镓快充充電器、小米65W USB PD快充充電器AD651、小米18W PD快充充電器、紫米65W USB PD快充六位延長線插線闆CXP01等。
包裝内含充電器和使用說明書。
這款充電器腰身鋼琴烤漆處理，輸入輸出端為切面，且外殼啞光處理，機身正面中心印有ZMI品牌logo。
輸入端外殼上标注有充電器參數
型号：HA716
輸入：100-240V~50/60HZ 0.5A
輸出：5V3A、9V2.22A、12V1.67A，20W Max
産品已經通過了3C認證和VI級能效認證。
輸入端配備固定式國标插腳。
頂面USB-C口居中設計，白色膠芯。
使用遊标卡尺實測充電器機身長度為42.97mm。
寬度為37.94mm。
厚度為21.98mm。
和蘋果20W充電器直覺對比，體積要小一些。
拿在手上的直覺感受。
淨重約為45g。
使用ChargerLAB Power-Z KT002讀取USB-C口的輸出協定，顯示支援Apple 2.4A、Samsung 5V2A、DCP協定，以及QC2.0/3.0、AFC、FCP、PD3.0多個快充協定。
PDO封包顯示USB-C口還具備5V3A、9V2.22A和12V1.67A三組固定電壓檔位。
二、紫米20W充電器拆解
将輸出端外殼拆開，邊緣采用超音波焊接封裝。
PCB闆正面一覽，各元器件打膠加強，輸入輸出濾波電容套有絕緣套，其中一顆電容橫置。
PCB闆背面一覽，初級側設有整流橋和主要晶片，主要晶片內建開關MOS管；次級側設有同步整流晶片、協定IC和VBUS開關。
經過對充電器電路觀察分析發現，充電器采用開關電源寬範圍輸出，協定控制輸出電壓的經典架構。下面我們就從輸入端開始一一了解各元器件。
輸入端一覽。
貼片保險絲額定電流2A。
NTC浪湧抑制電阻特寫，用于抑制上電浪湧電流。
ABS210整流橋特寫。
黑色高壓濾波電解電容來自AiSHi艾華。
規格為400V 10μF。
PCB闆側面一覽，另一顆高壓濾波電解電容也是來自艾華。
其規格為400V 22μF。
工字電感特寫。
PCB闆另一側一覽，設有供電電容和變壓器。
主要晶片供電電容也是來自艾華，規格為100V 10μF。
充電器主要晶片采用必易微KP22306SGA。該晶片内置650V 1.5R高壓MOSFET，內建輸入欠壓 （BOP）、過壓保護 （OVP），超寬VDD工作範圍：8V-40V，滿足20W快充要求。
KP22306SGA支援高壓啟動，專利輕載模式實作超低待機<30mW；準諧振控制、最高工作頻率 80kHz；專利的EMC抖頻設計，EMC Easy Pass；谷底鎖定功能，輕載靜音工作；輸出過流點自适應調節；内置斜率補償、過流點補償等。
變壓器特寫。
億光EL 1019光耦，用于初級次級通信，回報調節輸出電壓。
輸出端一覽，USB-C母座使用鋼套加強，并且和變壓器之間設有絕緣闆進行隔離，兩側設有Y電容和輸出濾波固态電容。
藍色Y電容特寫，用于輸出抗幹擾。
次級同步整流晶片同樣采用必易微KP41262。這是一款用于替代反激變換器中副邊肖特基極管的高性能同步整流功率開關，内置超低導通阻抗功率MOSFET以提升系統效率。支援High Side和Low Side配置，同時支援系統斷續工作模式(DCM)和準諧振工作模式(QR)。
必易微KP41262資料資訊。
輸出濾波固态電容規格為16V 820μF。
USB PD協定晶片采用慧能泰HUSB350。這是一顆高性能、高內建度的USB TypeC Power Delivery（電力傳輸）控制器，內建了 PD2.0、PD3.0、PPS、QC2.0/3.0、AFC、FCP、BC1.2、DCP、5V/2.4A等充電協定；适用于電源擴充卡、車載充電器、移動電源等應用場合；支援SOP-14L和QFN-16L兩種封裝形式。
充電頭網連結到，慧能泰HUSB350此前已被柚比18W快充充電器、洛克65W氮化镓PD快充、飛頻65W USB PD氮化镓充電器、ABB四位USB輸出18W PD快充插座采用，此外，慧能泰的PD快充協定晶片已被京東京造、貝爾金、圖拉斯、南孚等衆多品牌的數十款産品采用。
輸出VBUS開關管采用東芝TPCC8104，PMOS，耐壓30V。
東芝TPCC8104資料資訊。
USB-C接口母座外套鋼套焊接加強，不易形變。
全部拆解完畢，來張全家福。
充電頭網拆解總結
紫米這款充電器雖然采用了新快充方案，但整體外觀一樣，然後實測發現無論是三維尺寸還是整體輸出性能也沒有改變。支援QC 、FCP、AFC、PD快充協定，相容協定相同，滿足iPhone 12 20W快充需求，整體使用體驗得以保持。
充電頭網通過拆解了解到，充電器采用了必易微KP22306+KP41262高內建快充方案，初次級控制器均內建MOS管，對于縮短充電器生産周期很有幫助。另外的變化是采用慧能泰HUSB350協定IC以及東芝輸出VBUS開關管。而對于影響充電器使用壽命的電容依舊來自艾華，整體用料依舊紮實可靠。
