本文來自提案JVET-Z0106，在上一篇文章《基于深度學習的環路濾波和殘差縮放》中介紹了JVET-Y0143提案使用深度學習模型來做環路濾波帶來了性能提升，但是整個模型還是一個“黑盒”，無法确定究竟是模型的哪個部分起了關鍵作用。本文通過消融實驗對模型的輸入和結構進行研究，進而确定不同子產品對于最終的效果的影響。
簡介
提案設計了多個消融實驗，每次控制單一變量，進而确定該變量對模型的影響。研究針對幀内亮度模型（intra luma model），幀内色度模型和幀間模型保持不變。JVET-Y0143提案的幀内亮度模型的輸入包括重建像素（rec）、預測像素（pred）、劃分資訊（part）、邊界強度（BS）和QP。模型有8個殘差單元，每個都使用了attention。針對這些輸入和模型結構設計了以下消融實驗：
- 增加訓練時間：訓練時間由60小時增至146小時。
- 移除輸入：
- 移除劃分資訊part
- 移除BS資訊
- 同時移除劃分資訊part和BS資訊
- 移除預測資訊pred
- 減少網絡層數（殘差單元由8個變為4個）
- 增加網絡層數（殘差單元由8個變為16個）
- 去掉殘差單元的attention（最後一個殘差單元除外）
- 去掉所有殘差單元的attention

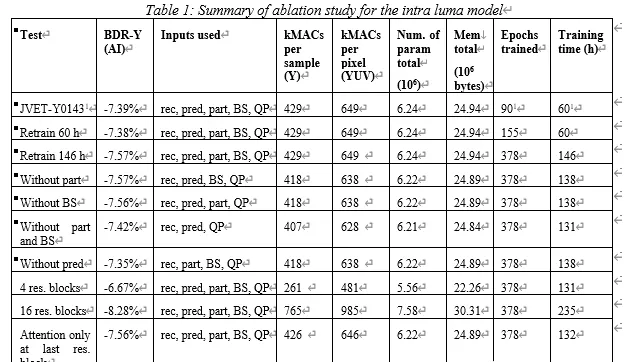

整個消融實驗的結果如表1，使用all intra配置，複雜度使用kMACs/sample度量，整體複雜度包括了幀内色度模型和幀間模型盡管它們沒改動。
消融實驗
首先對JVET-Y0143提案中的模型進行了重新訓練并取得了相似的BD-Rate，網絡結構和JVET-Y0143提案中的一樣，如圖Fig.1-3，Fig.1将輸入進行整合産生輸出y。y再傳入到8個殘差單元，Fig.2是殘差單元。最後一個殘差的單元的輸出傳遞到網絡的最後一部分Fig.3。
重新訓練取得了和JVET-Y0143提案類似的效果（BD-Rate -7.39%），經過155輪次（60小時）訓練BD-Rate為-7.38%，如表1的第1、2行。
增加訓練時間
第一個消融實驗是增加訓練時間看對模型效果的影響，訓練由155輪次（60小時）增加到378輪次（146小時），BD-Rate由-7.38%變為-7.57%，提升了0.19%，這表明增加訓練時間能提升模型效果。本文使用此模型作為基準，後續的實驗都訓練378輪次。表1第3行。
移除輸入
這部分實驗通過移除不同輸入驗證它們對模型的影響。
移除劃分資訊
将輸入中的劃分資訊移除，隻保留rec、pred、BS和QP，經過378輪次的訓練BD-Rate為-7.57%，表1第4行。移除前的BD-Rate也為-7.57%（表1第3行），這表明去掉劃分資訊對幀内亮度模型的效果沒有影響。而且移除劃分資訊後複雜度也由429kMACs/sample降為418kMACs/sample。
移除BS資訊
将輸入中的BS資訊移除，隻保留rec、pred、part和QP，經過378輪次的訓練BD-Rate為-7.56%，表1第5行。移除前的BD-Rate為-7.57%（表1第3行），這表明去掉BS資訊對幀内亮度模型的效果幾乎沒有影響。而且移除BS資訊後複雜度也由429kMACs/sample降為418kMACs/sample。
移除劃分資訊和BS資訊
将輸入中的劃分資訊和BS資訊都移除，隻保留rec、pred和QP，經過378輪次的訓練BD-Rate為-7.42%，表1第6行。移除前的BD-Rate為-7.57%（表1第3行），這表明同時去掉劃分資訊和BS資訊對幀内亮度模型有影響，可以判斷劃分資訊和BS資訊在模型中可能起到相似的作用，模型中至少保留兩者之一。移除劃分資訊和BS資訊後複雜度由429kMACs/sample降為407kMACs/sample。
移除預測資訊
将輸入中的預測資訊移除，隻保留rec、part、BS和QP，經過378輪次的訓練BD-Rate為-7.35%，表1第7行。移除前的BD-Rate為-7.57%（表1第3行），這表明去掉預測資訊對幀内亮度模型的效果影響很大。
減少網絡層數
本實驗将殘差單元數量由8個減少為4個，經過378輪次的訓練BD-Rate為-6.76%，表1第8行。移除前的BD-Rate為-7.57%（表1第3行），這表明減少網絡層數對幀内亮度模型的效果影響很大。由于殘差單元數量的減半，複雜度由429kMACs/sample降為261kMACs/sample。
增加網絡層數
本實驗将殘差單元數量由8個增加為16個，經過378輪次的訓練BD-Rate為-8.28%，表1第9行，由于網絡層數加深訓練時間也由146小時增加為235小時。移除前的BD-Rate為-7.57%（表1第3行），這表明增加網絡層數可以提升幀内亮度模型的效果。由于殘差單元數量的加倍，複雜度由429kMACs/sample降為765kMACs/sample。
去掉殘差單元的attention（最後一個殘差單元除外）
去掉前7個殘差單元中的attention計算，不帶attention的殘差單元結構如下圖，第8個殘差單元保持不變，經過378輪次的訓練BD-Rate為-7.56%，表1第10行，對幀内亮度模型的效果幾乎沒有影響。由于減少了attention的計算，，複雜度由429kMACs/sample降為426kMACs/sample。
去掉所有殘差單元的attention
去掉所有殘差單元中的attention計算，經過378輪次的訓練BD-Rate為-7.58%，這表明attention對模型效果沒有影響。由于減少了attention的計算，，複雜度由429kMACs/sample降為426kMACs/sample。
實驗結果
下面是各實驗的具體結果，由于研究的是幀内亮度模型是以大部分實驗都是用all intra配置，其中移除劃分資訊的實驗還有RA和LDB配置。
