深度學習總結（lecture 7）Network in Network（NIN）

lecture 7：Network in Network（NIN）

目錄

• lecture 7：Network in Network（NIN）
• 目錄
  • 1、NIN結構
  • 2、MLP卷積層
  • 3、全局均值池化
  • 4、總體網絡架構
  • 5、NIN補充
    • 5.1廣義線性模型（GLM）的局限性
    • 5.2CCCP層
  • 6、1*1卷積的作用
  • 7、手勢識别RGB圖像——NIN結構

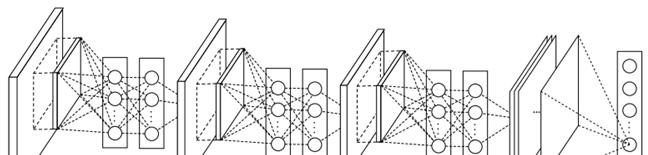

1、NIN結構

2、MLP卷積層

• 傳統CNN的局部感受野視窗的運算，可以了解為一個單層的網絡。
• MLPconv層是每個卷積的局部感受野中還包含了一個微型的多層網絡。
• MLPconv采用多層網絡結構（一般3層）提高非線性，對每個局部感受野進行更加複雜的運算。

3、全局均值池化

4、總體網絡架構

1000物體分類：4層NIN+全局均值池化

5、NIN補充

5.1廣義線性模型（GLM）的局限性

• 經典CNN中的卷積層就是用線性濾波器對圖像進行内積運算，在每個局部輸出後面跟着一個非線性的激活函數，最終得到的叫作特征圖。
• 這種卷積濾波器是一種廣義線性模型。是以用CNN進行特征提取時，其實就隐含地假設了特征是線性可分的，可實際問題往往不是線性可分的。
• GLM的抽象能力比較弱，比線性模型更有表達能力的非線性函數近似器（比如MLP,徑向基神經）

5.2CCCP層

MLPconv=CONV + MLP，因為conv是線性的，mlp是非線性的，mlp能夠得到更高的抽象，泛化能力更強。

跨通道時，mlpconv=卷積層 + 1×1卷積層，此時mlpconv層也叫cccp層

6、1*1卷積的作用

7、手勢識别RGB圖像——NIN結構

收斂緩慢，且震蕩

加了一層softmax ，第一三塊後加了BatchNormalization，基本解決了

def NIN(input_shape=(,,), classes=):

    X_input = Input(input_shape)

    "block 1"
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='conv1')(X_input)
    X = BatchNormalization(axis=)(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp1')(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp2')(X)
    X = MaxPooling2D((,), strides=(,), name='maxpool1')(X)

    "block 2"
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='conv2')(X)
    X = BatchNormalization(axis=)(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp3')(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp4')(X)
    X = AveragePooling2D((,), strides=(,), name='maxpool2')(X)

    "block 3"
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='conv3')(X)
    X = BatchNormalization(axis=)(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp5')(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp6')(X)
    X = MaxPooling2D((,), strides=(,), name='maxpool3')(X)

    "block 4"
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='same',  activation='relu', name='conv4')(X)
    X = BatchNormalization(axis=)(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp7')(X)
    X = Conv2D(filters=, kernel_size=(,), strides=(,), padding='valid', activation='relu', name='cccp8')(X)
    X = AveragePooling2D((,), strides=(,), name='Avepool1')(X)

    "flatten"
    X = Flatten()(X)
    X = Dense(classes, activation='softmax', name='fc1')(X)

    model = Model(inputs=X_input, outputs=X, name='NIN')

    return model
