TARGUS（泰格斯）是美國知名筆記本配件老品牌，用過IBM、HP等國際知名品牌筆記本電腦的朋友應該對其有印象，這些品牌筆記本附送的包多由TARGUS代工。不過今天我們不談TARGUS的包，而是拆解它的一款筆電擴充卡。
最近充電頭網拿到了TARGUS一款筆電擴充卡，雖說樣式依舊傳統，但支援65W PD快充，很迎合當下主流需求。下面充電頭網就對其進行詳細拆解，看看用料做工如何。
一、TARGUS 65W電源擴充卡外觀

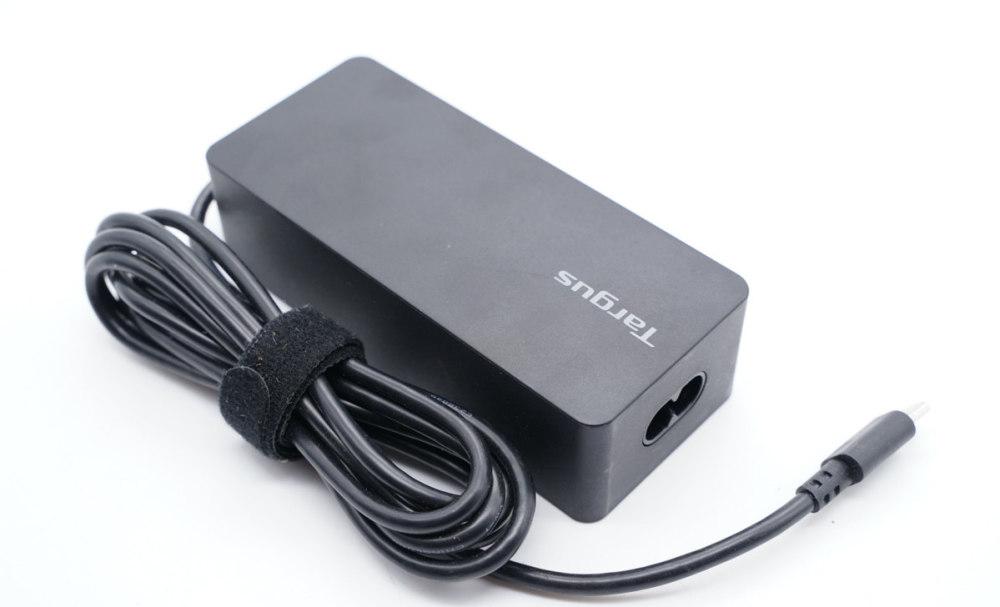

這款擴充卡自帶USB-C輸出線纜，機身是經典長方體造型，外殼磨砂，頂面一側印有Targus品牌logo。
機身背面貼有參數銘牌
型号：APA107
輸入：100-240V~50/60HZ 1.8A
輸出：5V3A、9V3A、12V3A、15V3A、20V3.25A、3.3-21V3A
擴充卡已認證CE、TUV認證，同時也通過了VI級能效認證。
輸入端配備8字插口。
輸出線纜做了抗彎折設計。
線頭外殼磨砂處理，并設計有小凹面，友善插拔。
測得擴充卡機身長度為109.42mm。
寬度為47.62mm。
厚度為30.3mm。
線纜長度約為1.8米。
總重量約為229g。
使用ChargerLAB POWER-Z KT002測得擴充卡支援PD3.0和PPS快充協定。
此外具備5V3A、9V3A、12V3A、15V3A、20V3.25A五組固定電壓檔位，以及3.3-21V3.25A一組PPS電壓檔位。
二、TARGUS 65W電源擴充卡拆解
将機身殼切割開，PCBA子產品包裹散熱片。
測得子產品長度為85.25mm。
寬度為41.36mm。
厚度為24.67mm。
拆掉散熱片，内部是熟悉的場景，闆子側邊設有散熱片，電容、變壓器覆寫大量白膠。
闆子背面也一樣，核心器件全部打膠處理。
将白膠清理幹淨，變壓器周圍留有充足空間，可以有效避免積熱。
PCB闆背面一覽，設有開關電源PWM控制器、同步整流晶片、協定晶片以及輸出VBUS開關管。
輸入端一覽，高壓濾波電解電容橫置，側邊散熱片上固定有整流橋。
延時保險絲特寫，規格為3.15A 250V。
安規X電容特寫，容量0.47μF。
共模電感扁平銅帶繞制，用于濾除EMI幹擾。
GBP410整流橋特寫。
高壓濾波電解電容來自承興，規格為420V 120μF。
色環電感特寫。
主要晶片供電電容也是來自承興，規格為100V 4.7μF。
PWM控制特寫，絲印632L05。
初級開關MOS管采用富鼎先進AP60AN750，耐壓600V，導阻0.75Ω。
另一端設有變壓器、Y電容、輸出濾波電容。
變壓器特寫。
Y電容特寫。
通嘉LD8926AA1系列次級同步整流器，同步整流MOS內建控制器，節省成本和占闆面積，耐壓100V，導阻12mΩ，支援多種工作模式和保護功能。
兩顆輸出濾波電容來自承興，規格為25V 680μF。
協定晶片采用偉诠WT6636F，這是一顆通過USB-IF協會USB PD3.0（PPS）認證的協定晶片（TID号：1080018），另外通過了高通QC4+認證，認證号QC20200316138。
WT6636F支援USB PD3.0和PPS，内置可程式設計的恒壓恒流控制，內建低側電流采樣放大器，支援線損補償，支援多重保護功能，包括資料腳的過壓保護，内部內建10bit ADC用于電壓和電流檢測，内置8051核心單片機，内置放電MOS管。
輸出VBUS開關管特寫，富鼎AP4024EM，NMOS，耐壓30V，導阻4.5mΩ。
全部拆解完畢，來張全家福。
充電頭網拆解總結
TARGUS這款擴充卡自帶USB-C輸出線纜，并且長度達1.8米，加上電源線的話，整體長度可以滿足日常很多場景使用需求。另外這款擴充卡除了具備5-20V齊全固定電壓檔位外，還支援PPS快充，具備3.3-21V3.25A一組PPS電壓檔位，還是比較少見的。
充電頭網通過拆解發現，這款擴充卡采用經典QR開關電源架構，次級側采用了通嘉一顆內建MOS的同步整流晶片LD8926AA1進行整流輸出，偉诠WT6636F協定IC控制輸出電壓。采用承興電容進行輸入輸出濾波，内部設計做工符合筆電擴充卡一貫風格。
