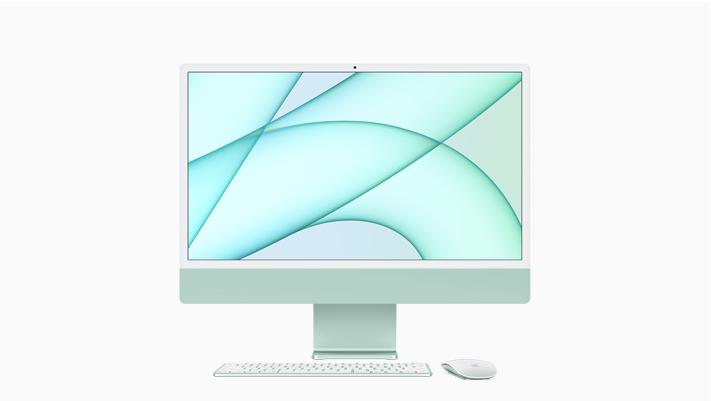

Apple蘋果的24英寸iMac已經上市有一段時間了，搭載蘋果M1處理器的它性能相較上一代提升了85%，同時機身體積還小了50%，此外還有綠色、黃色、橙色、粉色、紫色、藍色和銀色七種靓麗配色可選，清新的顔色加上纖薄的設計，一經推出瞬間就成了很多人的心頭好。
具體的參數就不展開說了，相信心儀這款iMac的小夥伴對它的了解比小編都要清楚，有條件的也都早早用上了它來提升自己。不過與新款iMac有關的電源擴充卡還是要聊聊的，畢竟這可是我們的本行。
最近充電頭網拿到了蘋果24英寸iMac原裝143W擴充卡A2290，這款擴充卡可是費了不少力氣才拿到手的，這也是遲遲沒有相關拆解的原因之一。其自帶一條特殊的輸出線纜，支援15.9V9A輸出，下面就随小編一起來看看電源的具體用料做工。
值得一提的是，充電頭網此前還陸陸續續拆解過蘋果5W、10W、18W、20W、29W、30W、61W、67W、87W、96W、140W等多款充電器，歡迎查閱。
一、蘋果iMac24寸原裝擴充卡外觀
這款擴充卡自帶輸出線纜，同時輸入端電源線可拆卸設計，可以更換不同長度的線纜，友善使用。
擴充卡機身是蘋果經典方塊造型，外殼高光亮面處理，邊角過渡圓潤。
機身正背面中心均設計有蘋果的logo，相信沒人會對它感到陌生。
輸入端梅花插口獨立子產品設計，有電源線可拆卸、接地優點。
旁邊還設有一個網線接口，對于追求極簡以及輕薄的iMac來說，如此設計既不影響自身美觀，同時又能給使用者提供多一種連網方式。
相鄰側面印有擴充卡的參數
型号：A2290
輸入：100-240V 50/60Hz 2A
輸出：15.9V9A
擴充卡已經通過了CE、EAC、NOM、NYCE、PSE、UL等安規認證，還通過了VI級能效認證。
輸出線纜做了抗彎折處理。
編織外衣使用白、綠細線編織而成，手感粗糙但整體無毛刺，工藝很好。
線纜端頭采用金屬材質外殼，表面陽極氧化呈藍色。
端頭雖為圓柱造型，但是和常見的DC圓頭差别還是很大的，内部不僅有一圈觸點，還有旋轉定位裝置。
端頭内部有12個觸點，用于支援網絡連接配接。
測得擴充卡機身長度為96.33mm。
寬度為96.13mm。
厚度為28.84mm。
輸出線纜長度約為2米。
拿在手上的直覺感受。
機身帶線總重量約為437g。
二、蘋果iMac24寸原裝擴充卡拆解
從側面将機身殼拆開，和蘋果家族其它擴充卡一樣，外殼非常的厚，保護性很好。
此外内部PCB闆、元件也基本都是黑色，熟悉的蘋果風格。
輸入端黃綠地線和網線插口母座焊接在同一小闆上，導線套有膠套絕緣保護。
小闆背面接有一組導線連接配接到網線元件，外套絕緣管保護。
網線導線嵌在隔離絕緣塑膠闆間的縫隙間，并打膠固定。
輸出端電力線芯連接配接到一塊黑色扁平塑膠闆接線柱上，焊點有熱縮管絕緣。接線柱設有三個螺絲孔，通過螺絲和電源主機闆連接配接固定。
拆掉螺絲可見塑膠闆底部三處漏銅，通過螺絲固定和電路闆接觸通電。
拆掉輸出端螺絲後可将電源子產品取出，背面覆寫金屬闆進行散熱。
金屬散熱闆通過螺絲固定。
輸入端火線、零線與主機闆焊接，兩端也都套有膠套保護。
拆掉螺絲取下散熱闆。
散熱闆内側貼有絕緣材料，對應PFC升壓開關管以及LLC半橋開關管處裸露，提升散熱效果。
PCB闆背面塗黑色導熱膠幫助導熱，PFC升壓開關管和LLC半橋開關管處貼有石墨導熱貼，将發熱傳導至金屬散熱片。
子產品正面一覽，側面設有雙層金屬散熱闆，外層的與背面金屬闆一體式設計，内層獨立散熱片則是專為整流橋散熱而設計的。中心區域橫置一顆高壓濾波電解電容，兩端均套有膠套絕緣保護。
另一側變壓器和高壓濾波電解電容間有雙層塑膠闆進行隔離。
将塑膠闆、散熱片等拆掉，闆子正面簡潔了很多，元器件間留有充足的間隙，可以有效避免積熱。
主機闆背面一覽，右下角設有PFC升壓電路，左側設有LLC開關電源電路，一顆光耦橫跨初級次級。
闆子一側設有輸入EMI濾波整流以及PFC升壓電路的器件。
管狀保險絲上方有一顆共模電感（已拆掉），是以套有絕緣管保護。
拆掉絕緣管，保險絲額定電流4A。
共模電感特寫，用于濾除EMI幹擾。
另一顆共模電感特寫，兩級設計。
TVR10621M壓敏電阻特寫，用于輸入過壓保護。
安規X電容容量0.33μF，切割外殼時不小心碰到了，并不是原本就這樣，右側是一顆整流橋。
GBL10整流橋特寫。
藍色濾波電容特寫，絲印FPS2W105 L091。
另一顆藍色濾波電容特寫，絲印FPS2W205 L001。
之間還有一顆濾波電感。
PFC升壓控制器采用NXP恩智浦TEA19162，用于将整流後的電壓升壓，進行主動功率因數校正，内部內建X電容放電元件，無需外部元件，內建軟啟動和關斷，支援高精度穩壓升壓，并且内置多重完善的保護功能。
充電頭網拆解了解到，采用恩智浦TEA19162的還有微軟Xbox Series S主機165W電源、華為90W PD快充氮化镓充電器、微軟Surface book3原裝127W充電器、蘋果MacBook Pro16 140W氮化镓充電器、華為榮耀200W遊戲本電源擴充卡等大品牌的産品采用過。
PFC升壓開關管采用兩顆英飛淩60C185C7，為蘋果定制型号。
絲印NEU6 M0A的二極管，用于PFC升壓整流。
ST意法的TVS二極管，絲印SUA，型号SMA6F5.0A，與取樣電阻并聯，用于電流檢測保護。
PFC升壓電感特寫。
中間橫置高壓濾波電解電容，另一側設有諧振電感、諧振電容、主要晶片供電電容以及變壓器。
高壓濾波電解電容來自紅寶石，規格為450V 120μF。
諧振電容特寫。
諧振電感特寫。
主要晶片供電電容也是來自紅寶石，規格為35V 47μF。
LLC開關電源初級控制器采用恩智浦TEA19161T，與TEA19162組成帶APFC的開關電源，用于提高電源轉換效率。
充電頭網拆解了解到，采用恩智浦TEA19161T的還有鴻達順120W 2A2C四口快充充電器、戴爾筆記本130W USB PD快充充電器、美富達100W USB PD桌面快充充電器、Anker PowerPort Atom PD 4 100W充電器等産品采用過。
LLC半橋開關管也是采用英飛淩60C185C7，與PFC開關管同型号。
變壓器特寫。
Y電容特寫。
1014-4108光耦特寫，用于輸出電壓回報。
輸出端一覽，右側設有兩顆輸出濾波固态電容。
次級同步整流控制器采用恩智浦TEA2095，這是一顆專用于LLC拓撲的同步整流控制器，内置兩個同步整流驅動輸出。
充電頭網拆解了解到，采用恩智浦TEA2095的還有安述智能240W電源擴充卡、SPRUCE 140W 3C1A無線充二合一充電座等産品。
LLC同步整流管來自安森美，NTMFS5C628L NMOS管，耐壓60V，導阻2.4mΩ。
另一顆同步整流管特寫。
輸出濾波固态電容特寫，松下SEPF系列導電聚合物電容，5000小時長壽命，規格為20V 560μF。
另一顆固态電容相同，規格也是20V 560μF。
協定晶片也是來自英飛淩，型号CYPDC1185B2，與iMac中使用同一型号，用于電源輸出控制。
輸出保護管特寫，安世半導體 PSMN1R0-30YLD，NMOS，耐壓30V，導阻1mΩ，采用LFPAK56封裝。
電源輸出接線柱特寫，通過螺絲固定。
網線接口特寫。
小闆上焊有網絡變壓器和濾波電感。
小闆背面一覽，線芯焊接處注塑保護。
全部拆解完畢，來張全家福。
充電頭網拆解總結
說起來，蘋果的很多産品充電頭網都有拆過，但本期拆iMac的原裝擴充卡還是頭一次。這款擴充卡雖說采用經典方塊造型設計，但自帶一條特殊的輸出線纜，既能供電又能連網。
不過也不奇怪，畢竟雖然iMac和MacBook都是電腦，但差别還是有的，是以這款擴充卡和常見的PD快充充電器也就有很大差别，另外支援有線網絡連接配接也是這款iMac追求極簡輕薄的結果。
充電頭網通過拆解發現，這款電源内部的電源線采用螺絲與接線柱固定，簡化組裝流程，同時也是為适配多種顔色而設計。另外電源采用恩智浦TEA19162+TEA19161T+TEA2095全套APFC方案，PFC升壓開關管以及LLC半橋開關管、協定晶片來自英飛淩，同步整流管來自安森美。
另外還采用了日系紅寶石電解電容以及松下SEPF系列導電聚合物電容進行輸入輸出濾波，電源的整體規劃做工也十分講究，整體的水準相當高。
