本文将結合具體執行個體闡述OFFSET IN的使用方法。注意：這是我第一次寫OFFSET IN限制，本文僅供參考。閱讀本文前需要了解時序收斂的基本概念，OFFSET IN和Period的相關知識，可先閱讀時序收斂：基本概念，OFFSET限制（OFFSET IN 和OFFSET OUT）這兩篇内容。
系列目錄
時序收斂：基本概念
建立時間和保持時間（setup time 和 hold time）
OFFSET限制（OFFSET IN 和OFFSET OUT）
Clock Skew , Clock uncertainly 和 Period
特殊限制From To
OFFSET IN 使用舉例
Achieving Timing Closure
1. 分析

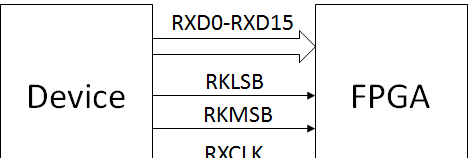

某器件（Device）有信号RXD0-RXD15，RKLSB，RKMSB需要輸入到FPGA内，同時有與資料同步的RXCLK，資料為SDR輸入。如下圖所示，這是一個典型的源同步輸入方式，需要給出OFFSET IN限制。
OFFSET IN的相關參數可以到與器件對應的Datasheet内尋找，該器件的輸入滿足以下關系。RXD0-RXD15，RKLSB，RKMSB在RXCLK上升沿到達前3ns有效，同時在上升沿之後保持3ns。（這一情況對應TXCLK=80MHz，TXCLK = RXCLK）
綜合這兩點考慮，RXD0-RXD15，RKLSB，RKMSB的OFFSET IN Before 是 3ns（80MHz），同時資料的有效時間為tsu+th = 6ns（80MHz）。
2. 建立時序限制
可以之間在UCF檔案中寫時序限制，也可以通過軟體指定生成。這裡介紹後一種方法，采用ISE開發環境，首先打開工程，點選Create Timing Constraints。
由于RXD0-RXD15，RKLSB，RKMSB滿足的OFFSET IN是一緻的，這裡先定義TIMEGRP。點選左側Grop Constraints by Instance，出現如下界面。由于RXD0-RXD15，RKLSB，RKMSB都是輸入pad，選擇Input Pads，建立Time name為tlk1_rxd，選擇對應的RXD0-RXD15，RKLSB，RKMSB完成即可。（注：該工程中有兩個器件，這裡對應tlk1_dclkin為RXCLK，tlk1_rklsb為RKLSB，tlk1_rkmsb為RKMSB，tlk1_rxd[15:0]為RXD0-RXD15.）
之後選擇OFFSET IN，定義OFFSET IN限制。打開界面，選擇源同步，SDR方式，Clock edge為Center aligned（這個可以通過右側的時序圖确定）。點選下一步。（注，tlk1_dclkin在FPGA内部作為時鐘，需要先寫時序限制，這裡假設頻率為100MHz，占空比1：1。）
之後确定相關參數，Input clock pad為tlk1_dclkin(時鐘限制已經寫好)，輸入pad為tlk1_rxd。第1節分析結果可得在135MHz下offset in為2.5ns，資料有效時間為5ns。這裡采用這一數值，填入對應方框中，确認儲存即可。
3. 結果
生成限制後，可以打開UCF檔案，觀察生成結果如下所示。首先是tlk1_dclkin的周期限制，同時定義了占空比為1：1。之後确定了TIMEGRP，最後指定了OFFSET IN限制。
NET "tlk1_dclkin" TNM_NET = tlk1_dclkin;
TIMESPEC TS_tlk1_dclkin = PERIOD "tlk1_dclkin" 10 ns HIGH 50%;
TIMEGRP "tlk1_rxd" = PADS("tlk1_rxd<15>") PADS("tlk1_rxd<0>") PADS("tlk1_rxd<1>") PADS("tlk1_rxd<2>") PADS("tlk1_rxd<3>") PADS("tlk1_rxd<4>") PADS("tlk1_rxd<5>") PADS("tlk1_rxd<6>") PADS("tlk1_rxd<7>") PADS("tlk1_rxd<8>") PADS("tlk1_rxd<9>") PADS("tlk1_rxd<10>") PADS("tlk1_rxd<11>") PADS("tlk1_rxd<12>") PADS("tlk1_rxd<13>") PADS("tlk1_rxd<14>") PADS("tlk1_tklsb") PADS("tlk1_tkmsb");
TIMEGRP "tlk1_rxd" OFFSET = IN 2.5 ns VALID 5 ns BEFORE "tlk1_dclkin" RISING;
