JOYROOM機樂堂近期推出了一批新品車充，每款設計都很有特點。本期為大家帶來機樂堂第三款車充的詳細拆解，看到标題大家也應該有了最基本的了解，這款車充配備3A1C四個USB接口，總輸出功率45W，可以滿足平闆、手機、耳機等中小裝置同時充電需求。下面就一起來看看這款車充具體做得如何。
此前充電頭網還拆解過機樂堂154W多端口汽車點煙器、機樂堂72W 3A2C多口車充、機樂堂1A1C 42.5W數顯快充車充、機樂堂38W 1A1C雙口快充車充、機樂堂1A1C 20W快充迷你車充、機樂堂1A1C 30W雙口快充車充等産品，歡迎查閱。
一、機樂堂45W車充外觀

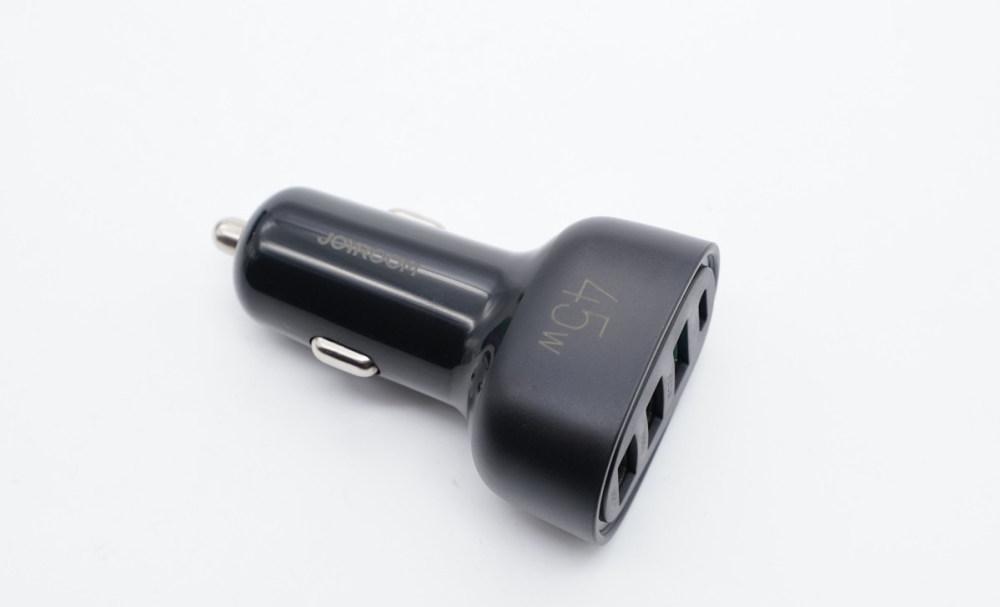

機樂堂這款車充采用PC材質黑色外殼，兩段機身亮面和磨砂撞色設計，過渡圓潤。
機身正面印有JOYROOM品牌和45W字樣。
背面印有車充參數。
型号：JR-CL09
輸入：12-24V
PD 輸出：5V3A、9V3A、12V2.5A、20V1.5A
PPS：3.3-11V3A（Max）
QC3.0 輸出：5V3A、9V2A、12V1.5A
PD+QC3.0 輸出：5V4A
USB1+USB2 輸出：5V3A（Max）
總輸出：45W（Max）
車充已經通過了FCC、CE和RoHS認證。
頂面配有3A1C四個接口，邊緣還設有燈圈。
車充拿在手上的大小直覺感受。
淨重約為28g。
通電燈圈亮彩光，十分絢麗好看。
使用ChargerLAB POWER-Z KT002測得USB-C口支援Apple 2.4A、Samsung 5V2A、DCP協定，以及QC2.0/3.0、PD3.0、PPS快充協定。
此外PDO封包顯示C口還具備5V3A、9V3A、12V2.5A、15V2A、20V1.5A四組固定電壓檔位。
另外測得USB-A快充口支援QC2.0/3.0、AFC、FCP快充協定。
測得USB1标充口支援Apple 2.4A、Samsung 5V2A、DCP協定。
測得USB2标充口同樣支援Apple 2.4A、Samsung 5V2A、DCP協定。
二、機樂堂45W車充拆解
将頂部外殼拆開，卡扣固定封裝，内部固定有導光塑膠。
将車充子產品取出。
PCB闆正面設有輸入輸出濾波電容以及降壓電感，打膠加強。
另一面設有兩顆降壓控制器以及一顆協定晶片。
四個母座焊接在另一塊小闆上，邊緣設有多顆LED訓示燈。
正極彈簧焊接一根紅色導線降低電阻。
貼片保險絲特寫。
輸入濾波固态電容來自江海，規格為35V 100μF，外套絕緣膠套保護。
芯潭微NDP1360KC同步降壓轉換器，降壓為1A1C快充口供電。NDP1360KC内置雙N開關管，最大輸出電流4.8A，工作頻率130-300KHz可設定。最高工作電壓30V，輸入耐壓38V。
降壓電感外套絕緣管。
另一顆固态電容也是來自江海，規格為25V 220μF，用于降壓輸出濾波。
協定晶片采用雲矽半導體XPD767，控制1A1C接口輸出電壓。這款晶片已經通過了USB PD3.0認證，TID：3479。支援QC2.0/3.0/3.0+、AFC、FCP、SCP、HVSCP、PD和PPS等快充協定，内部內建 10mΩ VBUS 通路功率開關管，并且內建10mΩ電流檢測電阻，支援完善的保護功能，節省外圍元件數量，簡化電路，降低成本。支援TSSOP-20和QFN20封裝。
雲矽半導體XPD720資料資訊。
充電頭網拆解了解到，雲矽半導體XPD系列快充協定晶片已被公牛，貝爾金，聯想，諾基亞，飛利浦，傲基，倍思，品勝，摩米士等多個品牌的數十款産品采用，抓住20W PD快充風口，富滿集團雲矽半導體單月PD協定晶片銷量突破千萬顆。
新功率NCE30P20Q PMOS管，耐壓30V，DFN3.3*3.3-8L封裝，用于1A1C快充口端口輸出功率配置設定。
芯潭微NDP1340KC降壓控制器，用于另外兩個USB标充口降壓輸出。
降壓電感特寫。
降壓輸出濾波電容特寫，規格為10V 470μF。
深圳市恒成微HC2802，雙USB口識别電源IC。
LED訓示燈特寫。
USB-C母座特寫，焊接在小闆上。
USB-A母座特寫，采用藍色膠芯友善差別。
USB1母座特寫。
USB2母座特寫。
全部拆解完畢，來張全家福。
充電頭網拆解總結
機樂堂45W車充機身殼亮面磨砂撞色設計，整體風格圓潤，此外設有炫酷RGB燈環，使用體驗更好。産品最大特點便是配備多達四個USB接口，并且擁有不俗的45W總輸出，可以同時給四台裝置充電，滿足出行途中多台裝置同時充電需求。
充電頭網通過拆解發現，車充内置兩路獨立降壓電路，分别用于為兩個快充口和兩個标充口降壓，控制器均來自芯潭微，1A1C快充口采用雲矽半導體XPD720協定晶片控制輸出電壓。另外采用知名品牌江海的固态電容進行濾波。
