本文分享自華為雲社群《人像摳圖：算法概述及工程實作（一）》，原文作者：杜甫蓋房子 。
本文将從算法概述、工程實作、優化改進三個方面闡述如何實作一個實時、優雅、精确的視訊人像摳圖項目。
什麼是摳圖
對于一張圖I， 我們感興趣的人像部分稱為前景F，其餘部分為背景B，則圖像I可以視為F與B的權重融合：I = alpha * F + (1 - alpha) * BI=alpha∗F+(1−alpha)∗B，而摳圖任務就是找到合适的權重alpha。值得一提的是，如圖，檢視摳圖ground truth可以看到，alpha是[0, 1]之間的連續值，可以了解為像素屬于前景的機率，這與人像分割是不同的。如圖，在人像分割任務中，alpha隻能取0或1，本質上是分類任務，而摳圖是回歸任務。

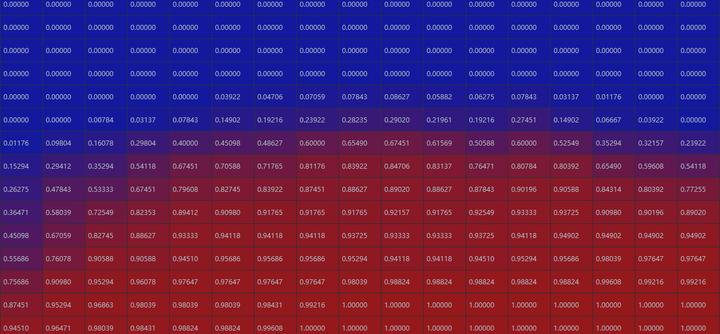

摳圖ground truth：
分割ground truth：
相關工作
我們主要關注比較有代表性的基于深度學習的摳圖算法。目前流行的摳圖算法大緻可以分為兩類，一種是需要先驗資訊的Trimap-based的方法，寬泛的先驗資訊包括Trimap、粗糙mask、無人的背景圖像、Pose資訊等，網絡使用先驗資訊與圖檔資訊共同預測alpha；另一種則是Trimap-free的方法，僅根據圖檔資訊預測alpha，對實際應用更友好，但效果普遍不如Trimap-based的方法。
Trimap-based
Trimap是最常用的先驗知識，顧名思義Trimap是一個三元圖，每個像素取值為{0，128，255}其中之一，分别代表前景、未知與背景，如圖。
Deep Image Matting
多數摳圖算法采用了Trimap作為先驗知識。Adobe在17年提出了Deep Image Matting[^1]，這是首個端到端預測alpha的算法，整個模型分Matting encoder-decoder stage與Matting refinement stage兩個部分，Matting encoder-decoder stage是第一部分，根據輸入圖像與對應的Trimap，得到較為粗略的alpha matte。Matting refinement stage是一個小的卷積網絡，用來提升alpha matte的精度與邊緣表現。
本文在當時達到了state-of-the-art，後續很多文章都沿用了這種“粗略-精細”的摳圖思路，此外，由于标注成本高，過去摳圖任務的資料是非常有限的。本文還通過合成提出了一個大資料集Composition-1K，将精細标注的前景與不同背景融合，得到了45500訓練圖像和1000測試圖像，大大豐富了摳圖任務的資料。
Background Matting
Background Matting[^2]是華盛頓大學提出的摳圖算法，後續釋出了Backgroun MattingV2，方法比較有創新點，并且在實際工程應用中取得了不錯的效果。
同時，由于Adobe的資料都是基于合成的，為了更好的适應真實輸入，文中提出一個自監督網絡訓練G_{Real}GReal來對未标注的真實輸入進行學習。G_{Real}GReal輸入與G_{Adobe}GAdobe相同，用G_{Adobe}GAdobe輸出的alpha matte與F來監督G_{Real}GReal的輸出得到loss，此外，G_{Real}GReal的輸出合成得到的RGB還将通過一個鑒别器來判斷真僞得到第二個loss，共同訓練G_{Real}GReal。
文中列舉了一些使用手機拍攝得到的測試結果，可以看到大部分情況結果還是很不錯的。
Background Matting V2
Background Matting得到了不錯的效果，但該項目無法實時運作，也無法很好的處理高分辨率輸入。是以項目團隊又推出了Background Matting V2[^3]，該項目可以以30fps的速度在4k輸入上得到不錯的結果。
文章實作高效高分辨率摳圖的一個重要想法是，alpha matte中大部分像素是0或1，隻有少量的區域包含過渡像素。是以文章将網絡分為base網絡和refine網絡，base網絡對低分辨率圖像進行處理，refine網絡根據base網絡的處理結果選擇原始高分辨率圖像上特定圖像塊進行處理。
base網絡輸入為c倍下采樣的圖像與背景，通過encoder-decoder輸出粗略的alpha matte、F、error map與hidden features。将采樣c倍得到的error map E_cEc上采樣到原始分辨率的\frac{1}{4}41為E_4E4，則E_4E4每個像素對應原圖4x4圖像塊，從E_4E4選擇topk error像素，即為原始topk error 4x4圖像塊。在選擇出的像素周圍裁剪出多個8x8圖像塊送入refine網絡。refine網絡是一個two-stage網絡，首先将輸入通過部分CBR操作得到第一階段輸出，與原始輸入中提取的8x8圖像塊cat後輸入第二階段，最後将refine後的圖像塊與base得到的結果交換得到最終的alpha matte和F。
此外文章還釋出了兩個資料集：視訊摳圖資料集VideoMatte240K與圖像摳圖資料集PhotoMatte13K/85。VideoMatte240K收集了484個高分辨率視訊，使用Chroma-key軟體生成了240000+前景和alpha matte對。PhotoMatte13K/85則是在良好光照下拍攝照片使用軟體和手工調整的方法得到13000+前景與alpha matte資料對。大型資料集同樣是本文的重要貢獻之一。
此外還有一些文章如Inductive Guided Filter[^4]、MGMatting[^5]等，使用粗略的mask作為先驗資訊預測alpha matte，在應用時也比trimap友好很多。MGMatting同時也提出了一個有636張精确标注人像的摳圖資料集RealWorldPortrait-636，可以通過合成等資料增廣方法擴充使用。
Trimap-free
實際應用中先驗資訊擷取起來是很不友善的，一些文章将先驗資訊擷取的部分也放在網絡中進行。
Semantic Human Matting
阿裡巴巴提出的Semantic Human Matting[^6]同樣分解了摳圖任務，網絡分為三個部分，T-Net對像素三分類得到Trimap，與圖像concat得到六通道輸入送入M-Net，M-Net通過encoder-decoder得到較為粗糙的alpha matte，最後将T-Net與M-Net的輸出送入融合子產品Fusion Module，最終得到更精确的alpha matte。
網絡訓練時的alpha loss分為alpha loss與compositional loss，與DIM類似，此外還加入了像素分類lossL_tLt，最終loss為：L = L_p + L_t=L_\alpha + L_c + L_tL=Lp+Lt=Lα+Lc+Lt。文章實作了端到端Trimap-free的摳圖算法，但較為臃腫。此外文章提出Fashion Model資料集，從電商網站收集整理了35000+标注的圖檔，但并沒有開放。
Modnet
modnet[^7]認為神經網絡更擅長學習單一任務，是以将摳圖任務分為三個子任務，分别進行顯式監督訓練和同步優化，最終可以以63fps在512x512輸入下達到soft結果，是以在後續的工程實作中我也選擇了modnet作為Baseline。
網絡的三個子任務分别是Semantic Estimation、Detail Prediction和Semantic-Detail Fusion，Semantic Estimation部分由backbone與decoder組成，輸出相對于輸入下采樣16倍的semantics，用來提供語義資訊，此任務的ground truth是标注的alpha經過下采樣與高斯濾波得到的。 Detail Prediction任務輸入有三個：原始圖像、semantic分支的中間特征以及S分支的輸出S_pSp，D分支同樣是encoder-decoder結構，值得留意的該分支的loss，由于D分支隻關注細節特征，是以通過ground truth alpha生成trimap，隻在trimap的unknown區域計算d_pdp與\alpha_gαg的L_1L1損失。F分支對語義資訊與細節預測進行融合，得到最終的alpha matte與ground truth計算L_1L1損失，網絡訓練的總損失為：L=\lambda_sL_s + \lambda_dL_d+\lambda_{\alpha}L_{\alpha}L=λsLs+λdLd+λαLα。
最後，文章還提出了一種使視訊結果在時間上更平滑的後處理方式OFD，在前後兩幀較為相似而中間幀與前後兩幀距離較大時，使用前後幀的平均值平滑中間幀，但該方法會導緻實際結果比輸入延遲一幀。
此外，U^2U2-Net、SIM等網絡可以對圖像進行顯著性摳圖，感興趣的話可以關注一下。
資料集
- Adobe Composition-1K
- matting_human_datasets
- VideoMatte240K
- PhotoMatte85
- RealWorldPortrait-636
評價名額
常用的客觀評價名額來自于2009年CVPR一篇論文[^8]，主要有：
此外，可以在paperwithcode上檢視Image Matting任務的相關文章，在Alpha Matting網站上檢視一些算法的evaluation名額。
本項目的最終目的是在HiLens Kit硬體上落地實作實時視訊讀入與背景替換，開發環境為HiLens配套線上開發環境HiLens Studio，先上一下對比baseline的改進效果：
使用modnet預訓練模型modnet_photographic_portrait_matting.ckpt進行測試結果如下：
可以看到由于場景較為陌生、逆光等原因會導緻摳圖結果有些閃爍，雖然modnet可以針對特定視訊進行自監督finetune，但我們的目的是在普遍意義上效果更好，是以沒有對本視訊進行自監督學習。
優化後的模型效果如下：
本視訊并沒有作為訓練資料。可以看到，摳圖的閃爍情況減少了很多，毛發等細節也基本沒有損失。
工程落地
為了測試baseline效果，首先我們要在使用場景下對baseline進行工程落地。根據文檔導入/轉換本地開發模型可知
昇騰310 AI處理器支援模型格式為".om"，對于Pytorch模型來說可以通過"Pytorch->Caffe->om"或"Pytorch->onnx->om"（新版本）的轉換方式得到，這裡我選擇的是第一種。Pytorch->Caffe模型轉換方法與注意事項在之前的部落格中有具體闡述過，這裡不贅述。轉換得到Caffe模型後，可以在HiLens Studio中直接轉為om模型，非常友善。
首先在HiLens Studio中建立一個技能，此處選擇了空模闆，隻需要修改一下技能名稱就可以。
将Caffe模型上傳到model檔案夾下：
在控制台中運作模型轉換指令即可得到可以運作的om模型：
/opt/ddk/bin/aarch64-linux-gcc7.3.0/omg --model=./modnet_portrait_320.prototxt --weight=./modnet_portrait_320.caffemodel --framework=0 --output=./modnet_portrait_320 --insert_op_conf=./aipp.cfg 接下來完善demo代碼。在測試時HiLens Studio可以在工具欄選擇使用視訊模拟攝像頭輸入，或連接配接手機使用手機進行測試：
具體的demo代碼如下：
# -*- coding: utf-8 -*-
# !/usr/bin/python3
# HiLens Framework 0.2.2 python demo
import cv2
import os
import hilens
import numpy as np
from utils import preprocess
import time
def run(work_path):
hilens.init("hello") # 與建立技能時的校驗值一緻
camera = hilens.VideoCapture('test/camera0_2.mp4') # 模拟輸入的視訊路徑
display = hilens.Display(hilens.HDMI)
# 初始化模型
model_path = os.path.join(work_path, 'model/modnet_portrait_320.om') # 模型路徑
model = hilens.Model(model_path)
while True:
try:
input_yuv = camera.read()
input_rgb = cv2.cvtColor(input_yuv, cv2.COLOR_YUV2RGB_NV21)
# 摳圖後替換的背景
bg_img = cv2.cvtColor(cv2.imread('data/tiantan.jpg'), cv2.COLOR_BGR2RGB)
crop_img, input_img = preprocess(input_rgb) # 預處理
s = time.time()
matte_tensor = model.infer([input_img.flatten()])[0]
print('infer time:', time.time() - s)
matte_tensor = matte_tensor.reshape(1, 1, 384, 384)
alpha_t = matte_tensor[0].transpose(1, 2, 0)
matte_np = cv2.resize(np.tile(alpha_t, (1, 1, 3)), (640, 640))
fg_np = matte_np * crop_img + (1 - matte_np) * bg_img # 替換背景
view_np = np.uint8(np.concatenate((crop_img, fg_np), axis=1))
print('all time:', time.time() - s)
output_nv21 = hilens.cvt_color(view_np, hilens.RGB2YUV_NV21)
display.show(output_nv21)
except Exception as e:
print(e)
break
hilens.terminate() 其中預處理部分的代碼為：
import cv2
import numpy as np
TARGET_SIZE = 640
MODEL_SIZE = 384
def preprocess(ori_img):
ori_img = cv2.flip(ori_img, 1)
H, W, C = ori_img.shape
x_start = max((W - min(H, W)) // 2, 0)
y_start = max((H - min(H, W)) // 2, 0)
crop_img = ori_img[y_start: y_start + min(H, W), x_start: x_start + min(H, W)]
crop_img = cv2.resize(crop_img, (TARGET_SIZE, TARGET_SIZE))
input_img = cv2.resize(crop_img, (MODEL_SIZE, MODEL_SIZE))
return crop_img, input_img demo部分的代碼非常簡單，點選運作即可在模拟器中看到效果：
模型推理耗時44ms左右，端到端運作耗時60ms左右，達到了我們想要的實時的效果。
效果改進
預訓練模型在工程上存在着時序閃爍的問題，原論文中提出了一種使視訊結果在時間上更平滑的後處理方式OFD，即用前後兩幀平均誤差大的中間幀。但這種辦法隻适合慢速運動，同時會導緻一幀延遲，而我們希望可以對攝像頭輸入進行實時、普适的時序處理，是以OFD不适合我們的應用場景。
在Video Object Segmentation任務中有一些基于Memory Network的方法（如STM），摳圖領域也有新論文如DVM考慮引入時序記憶單元使摳圖結果在時序上更穩定，但這些方法普遍需要前後n幀資訊，在資源占用、推理實時性、适用場景上都與我們希望的場景不符合。
考慮到資源消耗與效果的平衡，我們采用将前一幀的alpha結果cat到目前幀RGB圖像後共同作為輸入的方法來使網絡在時序上更穩定。
網絡上的修改非常簡單，隻需在模型初始化時指定in_channels = 4：
modnet = MODNet(in_channels=4, backbone_pretrained=False) 訓練資料方面，我們選擇一些VideoMatting的資料集：VideoMatte240K、ConferenceVideoSegmentationDataset。
最初，我們嘗試将前一幀alpha作為輸入、缺失前幀時補零這種簡單的政策對模型進行訓練：
if os.path.exists(os.path.join(self.alpha_path, alpha_pre_path)):
alpha_pre = cv2.imread(os.path.join(self.alpha_path, alpha_pre_path))
else:
alpha_pre = np.zeros_like(alpha)
net_input = torch.cat([image, alpha_pre], dim=0) 收斂部署後發現，在場景比較穩定時模型效果提升較大，而在人進、出畫面時模型适應較差，同時如果某一幀結果較差，将對後續幀産生很大影響。針對這些問題，考慮制定相應的資料增強的政策來解決問題。
- 人進、出畫面時模型适應較差：資料集中空白幀較少，對人物入畫出畫學習不夠，是以在資料處理時增加空白幀機率：
if os.path.exists(os.path.join(self.alpha_path, alpha_pre_path)) and random.random() < 0.7:
alpha_pre = cv2.imread(os.path.join(self.alpha_path, alpha_pre_path))
else:
alpha_pre = np.zeros_like(alpha) - 某一幀結果較差，将對後續幀産生很大影響：目前的結果較為依賴前一幀alpha，沒有學會抛棄錯誤結果，是以在資料處理時對alpha_pre進行一定機率的仿射變換，使網絡學會忽略偏差較大的結果；
- 此外，光照問題仍然存在，在背光或光線較強處摳圖效果較差：對圖像進行光照增強，具體的，一定機率情況下模拟點光源或線光源疊加到原圖中，使網絡對光照更魯棒。光照資料增強有兩種比較常用的方式，一種是通過opencv進行簡單的模拟，具體可以參考augmentation.py，另外還有通過GAN生成資料，我們使用opencv進行模拟。
重新訓練後，我們的模型效果已經可以達到前文展示的效果，在16T算力的HiLens Kit上完全達到了實時、優雅的效果。進一步的，我還想要模型成為耗時更少、效果更好的優秀模型~目前在做的提升方向是：
- 更換backbone：針對應用硬體選擇合适的backbone一向是提升模型成本效益最高的方法，直接根據耗時與資源消耗針對硬體搜一個模型出來最不錯，目前搜出來的模型轉為onnx測試結果（輸入192x192）：
GPU:
Average Performance excluding first iteration. Iterations 2 to 300. (Iterations greater than 1 only bind and evaluate)
Average Bind: 0.124713 ms
Average Evaluate: 16.0683 ms
Average Working Set Memory usage (bind): 6.53219e-05 MB
Average Working Set Memory usage (evaluate): 0.546117 MB
Average Dedicated Memory usage (bind): 0 MB
Average Dedicated Memory usage (evaluate): 0 MB
Average Shared Memory usage (bind): 0 MB
Average Shared Memory usage (evaluate): 0.000483382 MB
CPU:
Average Performance excluding first iteration. Iterations 2 to 300. (Iterations greater than 1 only bind and evaluate)
Average Bind: 0.150212 ms
Average Evaluate: 13.7656 ms
Average Working Set Memory usage (bind): 9.14507e-05 MB
Average Working Set Memory usage (evaluate): 0.566746 MB
Average Dedicated Memory usage (bind): 0 MB
Average Dedicated Memory usage (evaluate): 0 MB
Average Shared Memory usage (bind): 0 MB
Average Shared Memory usage (evaluate): 0 MB - 模型分支：在使用的觀察中發現，大部分較為穩定的場景可以使用較小的模型得到不錯的結果，所有考慮finetune LRBranch處理簡單場景，HRBranch與FusionBranch依舊用來處理複雜場景，這項工作還在進行中。
[^1]: Xu, Ning, et al. “Deep image matting.” Proceedings of the IEEE conference on computer vision and pattern recognition. 2017
[^2]:Sengupta, Soumyadip, et al. “Background matting: The world is your green screen.” Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. 2020.
[^3]:Lin, Shanchuan, et al. “Real-Time High-Resolution Background Matting.” arXiv preprint arXiv:2012.07810 (2020).
[^4]:Li, Yaoyi, et al. “Inductive Guided Filter: Real-Time Deep Matting with Weakly Annotated Masks on Mobile Devices.” 2020 IEEE International Conference on Multimedia and Expo (ICME). IEEE, 2020.
[^5]: Yu, Qihang, et al. “Mask Guided Matting via Progressive Refinement Network.” arXiv e-prints (2020): arXiv-2012.
[^6]: Chen, Quan, et al. “Semantic human matting.” Proceedings of the 26th ACM international conference on Multimedia. 2018.
[^7]: Ke, Zhanghan, et al. “Is a Green Screen Really Necessary for Real-Time Human Matting?.” arXiv preprint arXiv:2011.11961 (2020).
[^8]:Rhemann, Christoph, et al. “A perceptually motivated online benchmark for image matting.” 2009 IEEE Conference on Computer Vision and Pattern Recognition. IEEE, 2009.
