背景:
随着移動網際網路時代的到來，人類的科學技術突飛猛進。然而軟體工程師們依舊需要花費大量精力在重複的還原UI視覺稿的工作。
UI視覺研發擁有明顯的特征：元件，位置和布局，符合機器學習處理範疇。能否通過機器視覺和深度學習等手段自動生成UI界面代碼，來解放重複勞動力，成為我們關注的方向。
UI2CODE簡單介紹：
UI2CODE項目是閑魚技術團隊研發的一款通過機器視覺了解+AI人工智能将UI視覺圖檔轉化為端側代碼的工具。
2018年3月UI2CODE開始啟動技術可行性預研工作，到目前為止，經曆了3次整體方案的重構（或者重寫）。我們參考了大量的利用機器學習生成代碼的方案，但都無法達到商用名額，UI2CODE的主要思想是将UI研發特征分而治之，避免雞蛋放在一個籃子裡。我們着重關注以下3個問題的解法：
視覺稿還原精度：我們的設計師甚至無法容忍1像素的位置偏差；
準确率：機器學習還處于機率學範疇，但我們需要100%的準确率；
易維護性：工程師們看的懂，改的動是起點，合理的布局結構才能保障界面流暢運作。 UI2CODE運作效果：
UI2CODE插件化運作效果，如下視訊：進過幾輪重構，最終我們定義UI2CODE主要解決feeds流的卡片自動生成，當然它也可以對頁面級自動生成。

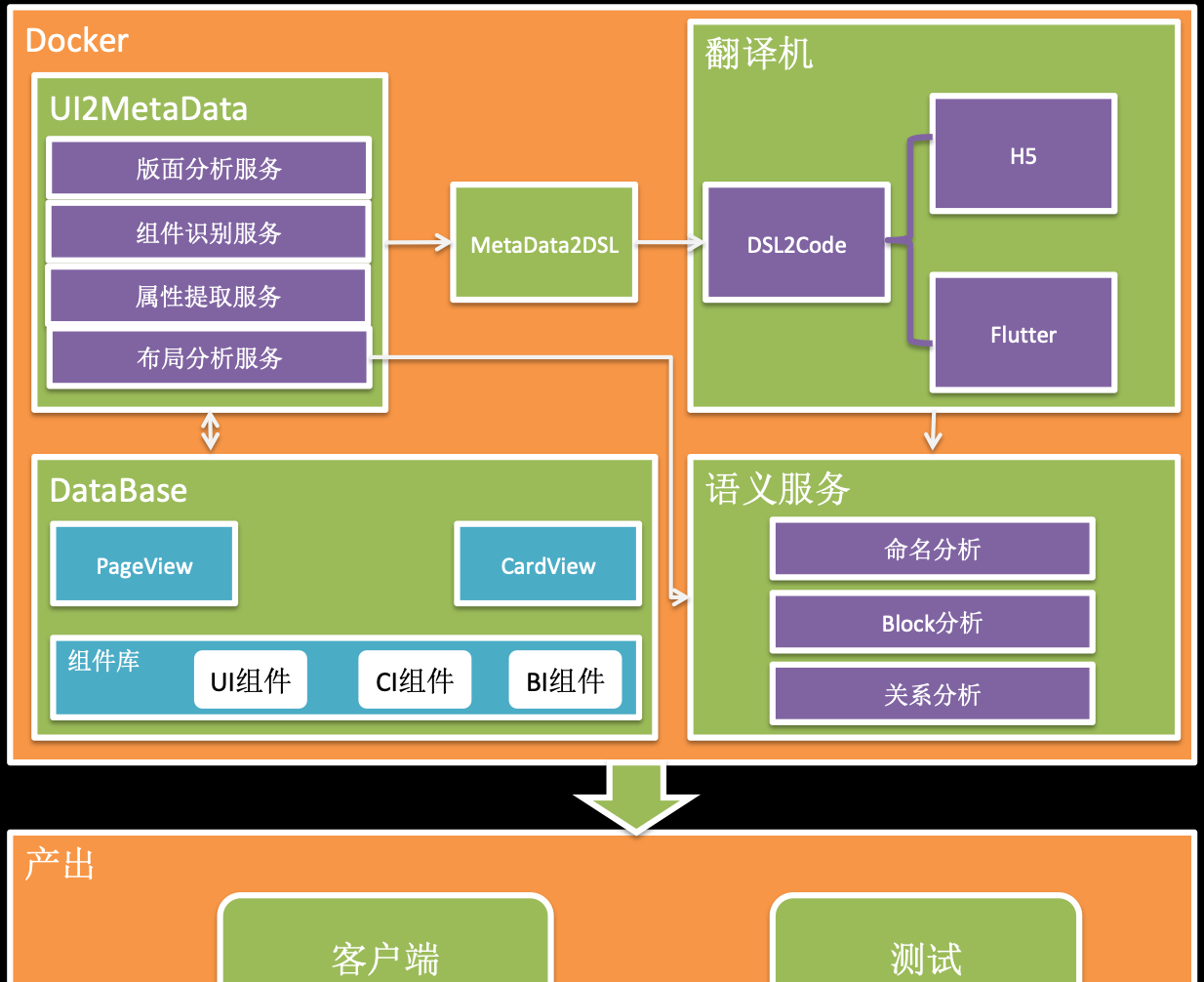

架構設計：
簡化分析下UI2CODE的流程：
大體分為4個步驟:
1.通過機器視覺技術，從視覺稿提取GUI元素
2.通過深度學習技術，識别GUI元素類型
3.通過遞歸神經網絡技術，生成DSL
4.通過文法樹模闆比對，生成flutter代碼
版面分析
版面分析隻做一件事：切圖。
圖檔切割效果直接決定UI2CODE輸出結果的準确率。我們拿白色背景的簡單UI來舉例：
上圖是一個白色背景的UI，我們将圖檔讀入記憶體，進行二值化處理：
def image_to_matrix(filename):
im = Image.open(filename)
width, height = im.size
im = im.convert("L")
matrix = np.asarray(im)
return matrix, width, height 得到一個二維矩陣：将白色背景的值轉化為0.
像切西瓜一樣，我們隻需要5刀，就可以将GUI元素分離，切隔方法多種多樣：（下面是橫切的代碼片段，實際切割邏輯稍微複雜些，基本是遞歸過程）
def cut_by_col(cut_num, _im_mask):
zero_start = None
zero_end = None
end_range = len(_im_mask)
for x in range(0, end_range):
im = _im_mask[x]
if len(np.where(im==0)[0]) == len(im):
if zero_start == None:
zero_start = x
elif zero_start != None and zero_end == None:
zero_end = x
if zero_start != None and zero_end != None:
start = zero_start
if start > 0:
cut_num.append(start)
zero_start = None
zero_end = None
if x == end_range-1 and zero_start != None and zero_end == None and zero_start > 0:
zero_end = x
start = zero_start
if start > 0:
cut_num.append(start)
zero_start = None
zero_end = None
用戶端的UI基本都是縱向流式布局，我們可以先橫切在縱切。
将切割點的x，y軸坐标記錄下來，它将是處理元件位置關系的核心。切割完成後，我們擷取到2組資料：6個GUI元素圖檔和對應的坐标系記錄。後續步驟通過分類神經網絡進行元件識别。
在實際生産過程中，版面分析會複雜些，主要是在處理複雜背景方面。
關注我們的技術公衆号，我們後續會詳細分解。
元件識别：
進行元件識别前我們需要收集一些元件樣本進行訓練，使用Tensorflow提供的CNN模型和SSD模型等進行增量訓練。
UI2CODE對GUI進行了幾十種類型分類：IMAGE， TEXT，SHAP/BUTTON，ICON，PRICE等等，分别歸類為UI元件，CI元件和BI元件。
UI元件，主要針對flutter原生的元件進行分類。
CI元件，主要針對閑魚自定義UIKIT進行分類。
BI元件，主要針對具備一定業務意義的feed卡片進行分類。 元件的識别需要反複的通過全局特征回報來糾正，通常會采用SSD+CNN協同工作，比如下圖的紅色“全新“shape，這該圖例中是richtext的部分，同樣的shape樣式可能屬于button或者icon。
屬性提取：
這塊的技術點比較雜，歸納起來需要處理3部分内容：shape輪廓， 字型屬性群組件的寬高。
完成屬性提取，基本上我們完成所有GUI資訊的提取。生成的GUI DSL如下圖：
通過這些資料我們就可以進行布局分析了。
其中文字屬性的提取最為複雜，後續我們會專門介紹。
布局分析：
前期我們采用4層LSTM網絡進行訓練學習，由于樣本量比較小，我們改為規則實作。規則實作也比較簡單，我們在第一步切圖時5刀切割的順序就是row和col。缺點是布局比較死闆，需要結合RNN進行前置回報。
視訊中展示的是通過4層LSTM預測布局結構的效果，UI的布局結構就像房屋的架構，建造完成後通過GUI的屬性進行精裝修就完成了一個UI圖層的代碼還原工作。
代碼生成及插件化：
機器學習本質上來說還屬于機率學範疇，自動生成的代碼需要非常高的還原度和100%的準确率，機率注定UI2CODE很難達到100%的準确率，是以我們需要提供一個可編輯工具，由開發者通過工具能夠快速了解UI的布局結構和修改布局結構。
我們将UI2CODE生成的DSL TREE進行代碼模闆化比對，代碼模闆的内容由資深的flutter技術專家來定義，它代表目前我們發現的最優代碼實作方案。
代碼模闆中會引入一些标簽，由Intellij plugin來檢索flutter工程中是否存在對應的自定義UIKIT，并進行替換，提高代碼的複用度.
整個插件化工程需要提供自定義UIKIT的檢索，替換和校驗工作，以及DSL Tree的建立，修改，圖示等工作，總體來說，更像ERP系統，花費一些時間能夠做的更加完美。
小結：
本篇我們簡單介紹了UI2CODE的設計思路，我們将整個工程結構分為5個部分，其中4塊内容核心處理機器視覺的問題，通過機器學習将它們連結起來。代碼的線上釋出是非常嚴格的事情，而單純的機器學習方式，很難達到我們要求，是以我們選擇以機器視覺了解為主，機器學習為輔的方式，建構整個UI2CODE工程體系。我們将持續關注AI技術，來打造一個完美的UI2CODE工具。
