【Arduino基礎教程】PM2.5粉塵檢測傳感器

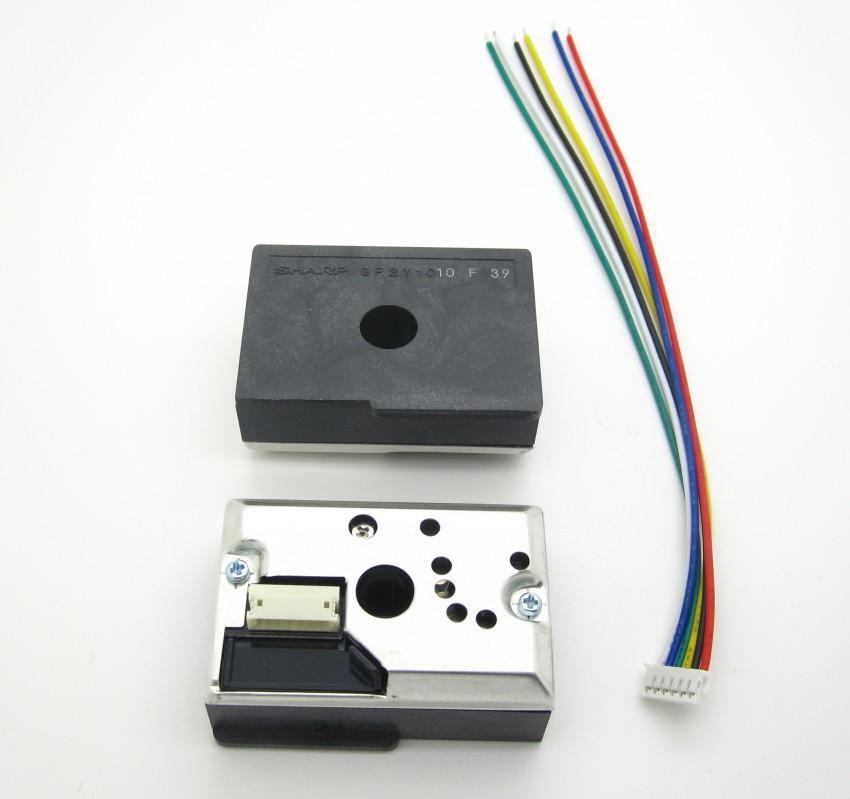

GP2Y1010AU0F子產品

本教程使用的是GP2Y1010AU0F子產品，某寶上定價38軟妹币。

該子產品具有非常低的電流消耗（最大20mA，11毫安典型值），最高7VDC供電。傳感器的輸出是一個模拟電壓成正比的測量粉塵密度，具有0.5V/0.1mg/m3的靈敏度。

準備材料

• Arduino UNO *1
• GP2Y1010AU0F子產品 *1
• 150歐電阻 *1
• 220uF電解電容 *1
• 面包闆 *1
• 跳線 若幹

接線

GP2Y1010AU0F	Arduino
1	150歐電阻	5V
	220uF電解電容	GND
2	->
3
4
5		A0
6

示例程式

int dustPin=0;
float dustVal=0;
int ledPower=2;
int delayTime=280;
int delayTime2=40;
float offTime=9680;
void setup(){
  Serial.begin(9600);
  pinMode(ledPower,OUTPUT);
  pinMode(dustPin, INPUT);
}

void loop(){
// ledPower is any digital pin on the arduino connected to Pin 3 on the sensor
  digitalWrite(ledPower,LOW);
  delayMicroseconds(delayTime);
  dustVal=analogRead(dustPin);
  delayMicroseconds(delayTime2);
  digitalWrite(ledPower,HIGH);
  delayMicroseconds(offTime);
  delay(1000);
  if (dustVal>36.455)
    Serial.println((float(dustVal/1024)-0.0356)*120000*0.035);
}


附：測試得到的資料和空氣品質對照：

3000 + = 很差

1050-3000 = 差

300-1050 = 一般

150-300 = 好

75-150 = 很好

0-75 = 非常好
