【Arduino基礎教程】MQ135空氣品質檢測子產品

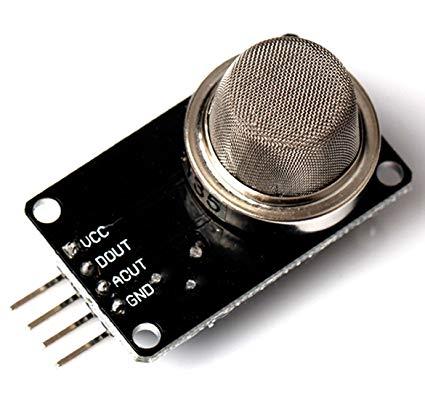

MQ135空氣品質檢測子產品

MQ135主要用于檢測空氣中的二氧化碳、酒精、苯、氮氧化物、氨等氣體的濃度。

本文将介紹MQ135的兩種使用方法

1. 不使用庫檔案
2. 使用别人寫好的庫檔案

1.不使用庫檔案

準備材料

• Arduino Uno *1
• MQ-135 傳感器 *1
• 跳線 *3
• 面包闆 *1

接線

接線示意圖

MQ135	Arduino
VCC	->	5V
AOUT		A0
GND

示例程式

const int gasSensor =0;
void setup(){
  Serial.begin(9600);      // sets the serial port to 9600
}
void loop(){
  float voltage;
  voltage = getVoltage(gasSensor);

  Serial.println(voltage);
  delay(1000);
}

float getVoltage(int pin){
  return (analogRead(pin) * 0.004882814);
  // This equation converts the 0 to 1023 value that analogRead()
  // returns, into a 0.0 to 5.0 value that is the true voltage
  // being read at that pin.
}


2.使用<MQ135.h>庫

所需材料

與

接線

都與不使用庫檔案一樣。唯一的差別就是需要下載下傳MQ135的庫。

加載庫檔案

到

https://codeload.github.com/GeorgK/MQ135/zip/master

下載下傳MQ135的庫檔案，在Arduino IDE中，點選

項目

加載庫

添加一個.zip庫

，選擇下載下傳好的MQ135庫檔案即可。

初始化設定

開始使用它之前，你需要将它通電，預熱12-24個小時，之後，在20°C/35%空氣溫度的環境中執行下列程式，讀取

RZERO

的值。

#include "MQ135.h"
const int ANALOGPIN=0;
MQ135 gasSensor = MQ135(ANALOGPIN);
void setup(){
  Serial.begin(9600);      // sets the serial port to 9600
}
void loop(){
  float rzero = gasSensor.getRZero();
  Serial.println(rzero);
  delay(1000);
}


将讀到的值寫入庫檔案中的

MQ135.h

檔案中。

那麼問題來了：如何找到

MQ135.h

檔案？

• 可以在Arduino IDE中選擇

  檔案

  首選項

  ，在彈出的視窗中可以看到

  項目檔案夾位置

  ，eg:

  d:\Users\weiwe\Documents\Arduino

  ，然後你找到這個檔案夾裡面的

  libraries

  MQ135-master

  MQ135.h

  檔案，打開便可以将

  RZERO

  的值填進去。

#define RZERO 76.63


開始檢測空氣品質

#include "MQ135.h"
const int ANALOGPIN=0;
MQ135 gasSensor = MQ135(ANALOGPIN);
void setup(){
  Serial.begin(9600);      // sets the serial port to 9600
}
void loop(){
  float ppm = gasSensor.getPPM();
  Serial.println(ppm);
  delay(1000);
}


參考文獻

1.

http://www.hackerscapes.com/2014/11/using-an-air-quality-sensor/

2.

https://hackaday.io/project/3475-sniffing-trinket/log/12363-mq135-arduino-library

小貼士

• 實驗表明，MQ-135 可以檢測上述提及的氣體，但它并不能差別這些氣體。如果你想檢測某種具體的氣體在空氣中的含量，那你可能需要尋找其他更好的傳感器了~
• MQ-135使用一個加熱子產品來預熱傳感器，是以建議使用容量大一點的電源才不會很快就耗盡電量。
• 附：室内空氣品質對照表



  室内空氣品質對照表
