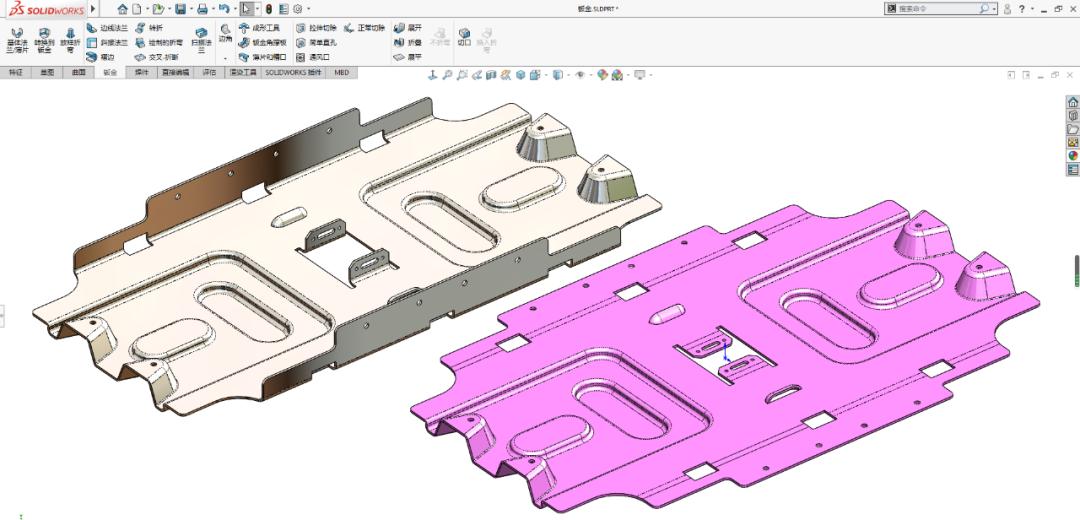

用SolidWorks画的钣金底壳，需要画两个成形工具，所以步骤比较多建模过程成形工具一成形工具二

<h1 class="pgc-h-arrow-right" data-track="4">建模过程</h1>

1.【上视基准面】画草图。

2.【基体法兰】两侧对称：250 ，钣金厚度：2—— 反向 ，折弯半径：3 。

3.在钣金侧面画草图。

4.【拉伸切除】与厚度相等。

5.【展开】固定面：蓝色面。

6.【拉伸切除】在展开的钣金上画草图，与厚度相等。

7.【折叠】。

8.【断开边角】圆角半径：5 。

9.【边线法兰】法兰位置：折弯在外，等距：5 ，编辑法兰轮廓。

9-1.修改草图。

10.【断开边角】倒角：5 。

11.【钣金角撑板】位置：两个绿色面，等距：60 ，输入其他尺寸。

12.【镜像】实体，镜像面：钣金截面，不能用基准面镜像。

13.添加成形工具所在的文件，右键——设置为成形工具文件夹 。把绘制好的成形工具拖到钣金上。

13-1.旋转角度：180 。（如果绘制成形工具时就调整方向的话，这里就不要旋转了）

13-2.位置：添加中点几何关系。

14.把成形工具二拖到钣金底面。

14-1.位置，标注尺寸。

15.【镜像】实体，勾选：合并结果。

16.在设计库找到软件自带的成形工具，把百叶窗拖到钣金上。

16-1.位置：添加水平几何关系，标注尺寸。

17.【镜像】百叶窗特征。

18.【展平】成形工具、角撑板不能展平。

<h1 class="pgc-h-arrow-right" data-track="56">成形工具一</h1>

1.【拉伸凸台】在上视基准面画矩形：200-220，给定深度：10 。

2.在实体顶面画矩形 ，

3.【拉伸凸台】给定深度：8 。

4.在上一步顶面画直槽口。

5.【拉伸凸台】给定深度：8 ，所选轮廓：粉色直槽口。

6.【拉伸切除】给定深度：6 ，所选轮廓：粉色直槽口。

7.【圆角】半径：3 。

8.【成形工具】停止面：绿色面 ；要移除的面：粉色面 。

8-1.【插入点】把插入点拖动到原点上 。

8-2.保存文件。

<h1 class="pgc-h-arrow-right" data-track="57">成形工具二</h1>

1.【拉伸凸台】上视基准面画中心矩形，给定深度：5 。

2.立方体顶面画草图。

3.【拉伸凸台】给定深度：20 。

4.【拔模】角度：22.5度 ，中性面：粉色面，拔模面：蓝色面 ；最后点：应用 。

5.【圆角】半径：3 。

6.【拉伸凸台】先在顶面画圆，给定深度：2 。

7.【成形工具】停止面：绿色面 ；要移除的面：两个粉色面 。

7-1.【插入点】插入点与右侧边线添加：中点几何关系。

8.完成。

9.简单渲染一下：
