eva系列存儲是一款以虛拟化存儲為實作目的的hp中高端儲存設備，平時資料會不斷的遷移，加上任務通常較為繁重，是以磁盤的負載相對是較重的，也是很容易出現故障的。eva是依靠大量磁盤的備援空間，以及故障後rss備援磁盤動态遷移來實作整個存儲的資料保護，但随着越來越多的磁盤掉線，這種保護會接近臨界，直至崩潰。下面以eva存儲故障為例，講解eva 4400存儲資料恢複。
一、故障描述
整個eva存儲結構是由一台eva4400控制器、eva擴充櫃及若幹fc磁盤組成。由于磁盤故障導緻存儲中lun不可用，緻使上層應用無法正常使用。
二、檢測磁盤
由于eva 4400是因為某些磁盤故障導緻整個存儲不可用，是以接收到磁盤以後先對所有磁盤做實體檢測，檢測完後發現磁盤并沒有實體故障。接着使用壞道檢測工具檢測磁盤壞道，也并沒有發現大量的壞道。
三、備份資料
考慮到資料的安全性以及可還原性，在做資料恢複之前需要對所有源資料做備份，以確定源資料的安全。使用winhex将所有源磁盤都備份到指定的目标空間中。
四、故障分析
1、分析故障原因
由于前兩個步驟并沒有檢測到磁盤有實體故障或者是壞道，由此推斷可能是由于某些磁盤讀寫不穩定導緻故障發生。因為eva控制器檢查磁盤的政策很嚴格，一旦某些磁盤性能不穩定，eva控制器就認為是壞盤，就将認為是壞盤的磁盤踢出磁盤組。而一旦某個lun的同一個條帶中掉線的盤到達極限，那麼這個lun将變的不可用。也就是如果eva中所有的lun都包含這些掉線的盤，那麼這些lun都會受影響。是以部分磁盤故障都會導緻整個存儲無法正常使用。
2、分析lun的結構
hp-eva的lun都是以raid條目的形式存儲資料的，eva将每個磁盤的不同塊組成一個raid條目，raid條目的類型可以有很多種。我們需要分析出組成lun的raid條目類型，以及這個raid條目是由哪些盤的哪些塊組成。這些資訊都存放在lun_map中，每個lun都有一份lun_map。eva将lun_map分别存放在不同的磁盤中，使用一個索引來指定其位置。是以去每個磁盤中找這個指向lun_map的索引就可以找到現存lun的資訊了。
3、分析掉線磁盤
在前面的故障分析中說了，雖然磁盤沒有明顯的實體故障，也沒有磁盤壞道。但還是會因為性能的原因從eva磁盤組中脫離。而這些脫離的磁盤中都存放的是一些舊的資料，是以在生成資料的時候需要将這些磁盤都排除掉。但是如何判斷哪些磁盤是掉線的呢？由于lun的raid結構大多都是raid5，隻需要将一個lun的raid條目通過raid5的校驗算法算出校驗值，再和原有的校驗值做比較就可以判斷這個條目中是否有掉線盤。而将一個lun的所有lun_map都校驗一遍就可以知道這個lun中哪些raid條目中有掉線盤。而這些raid條目中都存在的那個盤就一定是掉線盤。排除掉線盤，然後根據lun_map恢複所有lun的資料即可。
五、恢複資料
1、編寫資料恢複程式
上述的故障分析以及解決思路最終都需要使用程式設計來實作。編寫掃描lun_map的程式scan_map.exe，掃描全部lun_map，結合人工分析得出最精确的lun_map。編寫檢測raid條目的程式chk_raid.exe，檢測所有lun中掉線的磁盤，結合人工分析排除掉線的磁盤。編寫lun資料恢複程式lun_recovery.exe/frombyte，結合lun_map恢複所有lun資料。
2、恢複所有lun資料
根據編寫好的程式去實作不同的功能，最後使用lun_recovery.exe結合lun_map恢複所有lun的資料。然後人工核對每個lun，确認是否和甲方工程師描述的一緻。部分lun的資料恢複如下：

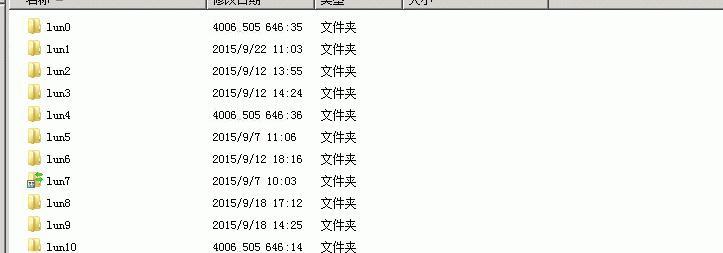

圖一：
3、恢複oracle asm資料
(1) asm磁盤組修複解析
對eva存儲層恢複出來的lun進行分析，重組asm磁盤組，并對asm磁盤組進行解析。
總共有13個lun，通過分析每個lun前端的結構資料，可以根據asm磁盤頭結構來區分哪些lun是屬于asm磁盤組的。通過分析，總共有2套asm磁盤組。每個磁盤組包含的lun中分區的情況如下：
圖二：
圖三：
通過asm結構解析工具，對每個磁盤組進行解析和修複。可以解析出此asm中存儲的所有資料庫檔案。
圖四：
(2) 資料庫檔案解析導出
對解析出的資料庫檔案，分别按檔案類型分組導出。對導出的檔案進行初步檢測。
圖五：
通過asm解析工具恢複出所有的資料庫檔案。
六、驗證資料
根據甲方工程師描述所有lun的資料可以分成兩大部份，一部份是vmware的虛拟機，一部分是oracle上的asm磁盤組資料，asm磁盤組中存放的是oracle的dbf資料庫檔案。由于我們恢複的是lun，無法看到裡面的檔案，是以需要将這些lun同過人工的核對哪些lun是存放vmware的資料，哪些是asm裝置，然後将lun挂載到不同的驗證環境中驗證恢複的資料是否完整。
1、部署vmware虛拟機的驗證環境
在一台dell的伺服器上安裝了esx5.5虛拟主機環境，然後通過iscsi的方式将恢複的lun挂載到虛拟主機上。在vmware vsphere client 上掃描vmfs卷，但是發現客戶的虛拟主機是esx4.0的版本，可能因為版本的原因無法直接掃描到vmfs卷，于是換一種驗證方式。将所有符合vmware虛拟機的lun裡面的虛拟機檔案都生成出來，然後通過nfs共享的方式挂載到虛拟主機上，再将虛拟機一個一個的添加到清單。恢複的部分虛拟機檔案如下：
圖六：
2、驗證vmfs虛拟機
通過nfs将所有虛拟機都添加到虛拟主機以後，将所有虛拟機都加電開機，發現都能啟動系統。将所有虛拟機都開機進入系統，驗證虛拟機裡面的資料都沒問題。虛拟機的所有資料都恢複成功。部分虛拟機開機如下：
圖七：
3、部署oracle資料庫的驗證環境
為了asm的恢複測試和後期的資料驗證工作，需要先搭建好oracle 環境。
根據甲方工程師提供的環境資訊為linux，于是需要搭建同架構的相容版本oracle環境。
以下是安裝環境的簡單步驟介紹：
1. 環境檢測
# uname -all
然後檢查各部分存儲空間資訊，保證空間足夠。
2. 檢測安裝依賴包
根據安裝說明“ b19068.pdf ”，檢查 oracle10g 所需的更新檔包。
檢測：
# swlist-l bundle |grep "gold"
# swlist-l patch |grep phne_31097
如果沒有檢測到的，需要到官方網站下載下傳并安裝。 安裝更新檔包：
swinstall -s /patchcd/goldqpk11i -x autoreboot=true -x patch_match_target=true
3. 建立使用者及組
#groupadd dba
#useradd -g dba -d /home/oracle oracle/frombyte
#passwd oracle
4. 建立目錄并修改權限
建立目錄：
#mkdir –p/opt/oracle/product/10.2/oracledb/
#chown -r oracle:dba/opt/oracle
修改權限：
#chown oracle:dba/usr/oracle_inst/database/frombyte.com
#chmod 755/usr/oracle_inst/database/frombyte.com
5. 設定環境變量
vi /home/oracle/.profile
6. 安裝oracle
oracle的安裝要求起圖形界面，是以要先測試圖像界面能正常啟動。
#exoprt display=192.168.0.1.0:0
$./runinstaller
圖像界面起來之後，先隻安裝軟體，不安裝執行個體。
7. 測試資料庫連接配接
#su - oracle
$sqlplus / as syssdba
4、驗證oracle資料庫
(1) 驗證資料庫檔案結構
通過相同版本的oracle 官方檢測工具dbv對導出的資料檔案進行實體結構檢測，以确定檔案導出完好。
圖八：
通過對所有資料檔案的驗證，确定所有檔案結構正确，沒有結構性損壞。
(2) 挂載啟動資料庫
在上面資料庫檔案實體結構驗證通過後，進行啟動資料庫，是資料庫驗證的最常用手段和步驟。
通過一些遷移資料庫的手段，修改控制檔案中的路徑，使oracle識别到這些資料庫資料檔案，然後按oracle正常步驟啟動資料庫。
因為原來資料庫執行個體是有2個，并且是使用的asm存儲。是以在建立資料庫執行個體時，要按照原來配置和命名。
在此環境下直接啟動由于參數配置和資料檔案路徑變動，造成啟動報錯。需要對其進行修複。
5、修複oracle資料庫
故障修複
通過一些遷移資料庫的手段，修改控制檔案中的路徑，來讓oracle識别到這些資料庫資料檔案，然後使oracle資料庫按正常步驟啟動。
以下是dmis資料庫啟動的截圖：
圖九：
以下是gsm資料庫啟動的截圖：
圖十：
從此啟動過程可以看出，整個啟動過程正常進行，沒有任何報錯，基本說明資料庫完好恢複。
七、移交資料
以及運作情況
1、移交vmware虛拟機檔案和oracle資料庫檔案
驗證所有資料沒有問題後，将vmware虛拟機檔案和oracle資料庫檔案拷貝至兩塊3tb的希捷硬碟中。然後再将拷貝好的資料移交給客戶。
2、運作情況
客戶接受資料後，将資料上傳至背景，經檢測觀察，程式可正常運作，無問題。運作情況如下面所示。
圖十一：
圖十二：
圖十三：
運作規定
圖十四：
圖十五：
運作變更摘要
圖十六：
八、資料恢複結論
由于故障發生後儲存現場環境良好，沒用做相關危險的操作，對後期的資料恢複有很大的幫助。整個資料恢複過程中雖然遇到好多技術瓶頸，但也都一一解決。最終在預期的時間内完成整個資料恢複，恢複的資料甲方也相當滿意。
