在前面幾期關于 innodb redo 和 undo 實作的鋪墊後，本節我們從上層的角度來闡述 innodb 的事務子系統是如何實作的，涉及的内容包括：innodb的事務相關子產品、如何實作mvcc及acid、如何進行事務的并發控制、事務系統如何進行管理等相關知識。本文的目的是讓讀者對事務系統有一個較全面的了解。
由于不同版本對事務系統都有改變，本文的所有分析基于目前ga的最新版本mysql5.7.9，但也會在闡述的過程中，順帶描述之前版本的一些内容。本文也會介紹5.7版本對事務系統的一些優化點。
另外盡管 innodb 鎖系統和事務有着非常密切的聯系，但鑒于本文主要介紹事務子產品，并且計劃中的篇幅已經足夠長。而鎖系統又是一個非常複雜的子產品，将在後面的月報中單獨開一篇文章來講述。
在閱讀本文之前，強烈建議先閱讀下之前兩節的内容，因為事務系統和這些子產品有着非常緊密的聯系：
<a href="http://mysql.taobao.org/monthly/2015/04/01/" target="_blank">mysql · 引擎特性 · innodb undo log 漫遊</a>
<a href="http://mysql.taobao.org/monthly/2015/05/01/" target="_blank">mysql · 引擎特性 · innodb redo log漫遊</a>
<a href="http://mysql.taobao.org/monthly/2015/06/01/" target="_blank">mysql · 引擎特性 · innodb 崩潰恢複過程</a>
innodb 提供了多種方式來開啟一個事務，最簡單的就是以一條 begin 語句開始，也可以以 start transaction 開啟事務，你還可以選擇開啟一個隻讀事務還是讀寫事務。所有顯式開啟事務的行為都會隐式的将上一條事務送出掉。
所有顯示開啟事務的入口函數均為<code>trans_begin</code>，如下列出了幾種常用的事務開啟方式。
當以begin開啟一個事務時，首先會去檢查是否有活躍的事務還未送出，如果沒有送出，則調用<code>ha_commit_trans</code>送出之前的事務，并釋放之前事務持有的mdl鎖。
執行begin指令并不會真的去引擎層開啟一個事務，僅僅是為目前線程設定标記，表示為顯式開啟的事務。
和begin等效的指令還有“begin work”及“start transaction”。
使用該選項開啟一個隻讀事務，當以這種形式開啟事務時，會為目前線程的<code>thd->tx_read_only</code>設定為true。當server層接受到任何資料更改的sql時，都會直接拒絕請求，傳回錯誤碼<code>er_cant_execute_in_read_only_transaction</code>，不會進入引擎層。
這個選項可以強限制一個事務為隻讀的，而隻讀事務在引擎層可以走優化過的邏輯，相比讀寫事務的開銷更小，例如不用配置設定事務id、不用配置設定復原段、不用維護到全局事務連結清單中。
該事務開啟的方式從5.6版本開始引入。我們知道，在mysql5.6版本中引入的一個對事務子產品的重要優化：将全局事務連結清單拆成了兩個連結清單：一個用于維護隻讀事務，一個用于維護讀寫事務。這樣我們在建構一個一緻性視圖時，隻需要周遊讀寫事務連結清單即可。但是在5.6版本中，innodb并不具備事務從隻讀模式自動轉換成讀寫事務的能力，是以需要使用者顯式的使用以下兩種方式來開啟隻讀事務：
執行start transaction read only
或者将變量<code>tx_read_only</code>設定為true
5.7版本引入了模式自動轉換的功能，但該文法依然保留了。
另外一個有趣的點是，在5.7版本中，你可以通過設定<code>session_track_transaction_info</code>變量來跟蹤事務的狀态，這貨主要用于官方的分布式套件(例如fabric)，例如在一個負載均衡系統中，你需要知道哪些 statement 開啟或處于一個事務中，哪些 statement 允許連接配接配置設定器排程到另外一個 connection。隻讀事務是一種特殊的事務狀态，是以也需要記錄到線程的<code>transaction_state_tracker</code>中。
和上述相反，該sql用于開啟讀寫事務，這也是預設的事務模式。但有一點不同的是，如果目前執行個體的 read_only 打開了且目前連接配接不是超級賬戶，則顯示開啟讀寫事務會報錯。
同樣的事務狀态<code>tx_read_write</code>也要加入到session tracker中。另外包括上述幾種顯式開啟的事務，其标記<code>tx_explicit</code>也加入到session tracker中。
讀寫事務并不意味着一定在引擎層就被認定為讀寫事務了，5.7版本innodb裡總是預設一個事務開啟時的狀态為隻讀的。舉個簡單的例子，如果你事務的第一條sql是隻讀查詢，那麼在innodb層，它的事務狀态就是隻讀的，如果第二條sql是更新操作，就将事務轉換成讀寫模式。
和上面幾種方式不同的是，在開啟事務時還會順便建立一個視圖（read view），在innodb中，視圖用于描述一個事務的可見性範圍，也是多版本特性的重要組成部分。
這裡會進入innodb層，調用函數<code>innobase_start_trx_and_assign_read_view</code>，注意隻有你的隔離級别設定成repeatable read（可重複讀）時，才會顯式開啟一個read view，否則會抛出一個warning。
使用這種方式開啟事務時，事務狀态已經被設定成active的。
狀态變量<code>tx_with_snapshot</code>會加入到session tracker中。
當autocommit設定成0時，就無需顯式開啟事務，如果你執行多條sql但不顯式的調用commit（或者執行會引起隐式送出的sql）進行送出，事務将一直存在。通常我們不建議将該變量設定成0，因為很容易由于程式邏輯或使用習慣造成事務長時間不送出。而事務長時間不送出，在mysql裡簡直就是噩夢，各種詭異的問題都會紛紛出現。一種典型的場景就是，你開啟了一條查詢，但由于未送出，導緻後續對該表的ddl堵塞住，進而導緻随後的所有sql全部堵塞，簡直就是災難性的後果。
另外一種情況是，如果你長時間不送出一個已經建構read view的事務，purge線程就無法清理一些已經送出的事務鎖産生的undo日志，進而導緻undo空間膨脹，具體的表現為ibdata檔案瘋狂膨脹。我們曾線上上觀察到好幾百g的ibdata檔案。
tips：所幸的是從5.7版本開始提供了可以線上truncate undo log的功能，前提是開啟了獨立的undo表空間，并保留了足夠的 undo 復原段配置（預設128個），至少需要35個復原段。其truncate 原理也比較簡單：當purge線程發現一個undo檔案超過某個定義的閥值時，如果沒有活躍事務引用這個undo檔案，就将其設定成不可配置設定，并直接實體truncate檔案。
事務的送出分為兩種方式，一種是隐式送出，一種是顯式送出。
當你顯式開啟一個新的事務，或者執行一條非臨時表的ddl語句時，就會隐式的将上一個事務送出掉。另外一種就是顯式的執行“commit” 語句來送出事務。
然而，在不同的場景下，mysql在送出時進行的動作并不相同，這主要是因為 mysql 是一種伺服器層-引擎層的架構，并存在兩套日志系統：binary log及引擎事務日志。mysql支援兩種xa事務方式：隐式xa和顯式xa；當然如果關閉binlog，并且僅使用一種事務引擎，就沒有xa可言了。
關于隐式xa的控制對象，在執行個體啟動時決定使用何種xa模式，如下代碼段：
若打開binlog，且使用了事務引擎，則xa控制對象為<code>mysql_bin_log</code>；
若關閉了binlog，且存在不止一種事務引擎時，則xa控制對象為<code>tc_log_mmap</code>；
其他情況，使用<code>tc_log_dummy</code>，這種場景下就沒有什麼xa可言了，無需任何協調者來進行xa。

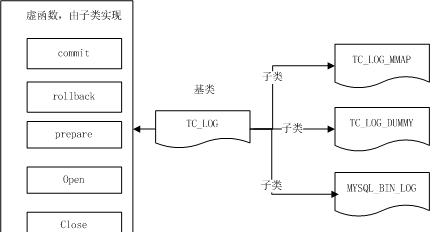

這三者是<code>tc_log</code>的子類，關系如下圖所示：
tc log
具體的，包含以下幾種類型的xa（不對資料産生變更的隻讀事務無需走xa）
當開啟binlog時, mysql預設使用該隐式xa模式。 在5.7版本中，事務的送出流程包括：
binlog prepare
設定<code>thd->durability_property= ha_ignore_durability</code>, 表示在innodb prepare時，不刷redo log。
innodb prepare （入口函數<code>innobase_xa_prepare --> trx_prepare</code>）：
更新innodb的undo復原段，将其設定為prepare狀态（<code>trx_undo_prepared</code>）。
進入組送出 (<code>ordered_commit</code>)
flush stage：此時形成一組隊列，由leader依次為别的線程寫binlog檔案
sync stage：如果<code>sync_binlog</code>計數超過配置值，則進行一次檔案fsync，注意，參數<code>sync_binlog</code>的含義不是指的這麼多個事務之後做一次fsync，而是這麼多組事務隊列後做一次fsync。
semisync stage (rds mysql only)：如果我們在事務commit之前等待備庫ack（設定成after_sync模式），使用者線程會釋放上一個stage的鎖，并等待ack。這意味着在等待ack的過程中，我們并不堵塞上一個stage的binlog寫入，可以增加一定的吞吐量。
tips：如果你關閉了<code>binlog_order_commits</code>選項，那麼事務就各自進行送出，這種情況下不能保證innodb commit順序和binlog寫入順序一緻，這不會影響到資料一緻性，在高并發場景下還能提升一定的吞吐量。但可能影響到實體備份的資料一緻性，例如使用 xtrabackup（而不是基于其上的innobackup腳本）依賴于事務頁上記錄的binlog位點，如果位點發生亂序，就會導緻備份的資料不一緻。
當binlog關閉時，如果事務跨引擎了，就可以在事務引擎間進行xa了，典型的例如innodb和tokudb（在rds mysql裡已同時支援這兩種事務引擎）。當支援超過1種事務引擎時，并且binlog關閉了，就走tc log mmap邏輯。對應的xa控制對象為<code>tc_log_mmap</code>。
由于需要持久化事務資訊以用于重新開機恢複，是以在該場景下，<code>tc_log_mmap</code>子產品會建立一個檔案，名為tc.log，檔案初始化大小為24kb，使用mmap的方式映射到記憶體中。
tc.log 以page來進行劃分，每個page大小為8k，至少需要3個page，初始化的檔案大小也為3個page（<code>tc_log_min_size</code>），每個page對應的結構體對象為st_page，是以需要根據page數，完成檔案對應的記憶體控制對象的初始化。初始化第一個page的header，寫入magic number以及目前的2pc引擎數（也就是<code>total_ha_2pc</code>）
下圖描述了tc.log的檔案結構：
tc.log 檔案結構
在事務執行的過程中，例如遇到第一條資料變更sql時，會注冊一個唯一辨別的xid（實際上通過目前查詢的query_id來唯一辨別），之後直到事務送出，這個xid都不會改變。事務引擎本身在使用undo時，必須加上這個xid辨別。
在進行事務prepare階段，若事務涉及到多個引擎，先在各自引擎裡做事務prepare。
然後進入commit階段，這時候會将xid記錄到tc.log中（如上圖所示），這類涉及到相對複雜的page選擇流程，這裡不展開描述，具體的參閱函數<code>tc_log_mmap::commit</code>
在完成記錄到tc.log後，就到引擎層各自送出事務。這樣即使在引擎送出時失敗，我們也可以在crash recovery時，通過讀取tc.log記錄的xid，指導引擎層将符合xid的事務進行送出。
當關閉binlog時，且事務隻使用了一個事務引擎時，就無需進行xa了，相應的事務commit的流程也有所不同。
首先事務無需進入prepare狀态，因為對單引擎事務做xa沒有任何意義。
其次，因為沒有prepare狀态的保護，事務在commit時需要對事務日志進行持久化。這樣才能保證所有成功傳回的事務變更， 能夠在崩潰恢複時全部完成。
mysql支援顯式的開啟一個帶命名的xa事務，例如：
一個有趣的問題是，在5.7之前的版本中，如果執行xa的過程中，在完成xa prepare後，如果kill掉session，事務就丢失了，而不是像崩潰恢複那樣，可以直接恢複出來。這主要是因為mysql對kill session的行為處理是直接復原事務。
為了解決這個問題，mysql5.7版本做了不小的改動，将xa的兩階段都記錄到了binlog中。這樣狀态是持久化了的，一次幹淨的shutdown後，可以通過掃描binlog恢複出xa事務的狀态，對于kill session導緻的xa事務丢失，邏輯則比較簡單：記憶體中使用一個transaction_cache維護了所有的xa事務，在斷開連接配接調用thd::cleanup時不做復原，僅設定事務标記即可。
當由于各種原因（例如死鎖，或者顯式rollback）需要将事務復原時，會調用handler接口<code>ha_rollback_low</code>，進而調用innodb函數<code>trx_rollback_for_mysql</code>來復原事務。復原的方式是提取undo日志，做逆向操作。
由于innodb的undo是單獨寫在表空間中的，本質上和普通的資料頁是一樣的。如果在事務復原時，undo頁已經被從記憶體淘汰，復原操作（特别是大事務變更復原）就可能伴随大量的磁盤io。是以innodb的復原效率非常低。有的資料庫管理系統，例如postgresql，通過在資料頁上備援資料産生版本鍊的方式來實作多版本，是以復原起來非常友善，隻需要設定标記即可，但額外帶來的問題就是無效資料清理開銷。
在事務執行的過程中，你可以通過設定savepoint的方式來管理事務的執行過程。
在介紹savepoint之前，需要先介紹下<code>trx_t::undo_no</code>。在事務每次成功寫入一次undo後，這個計數都會遞增一次（參閱函數<code>trx_undo_report_row_operation</code>）。事務的<code>undo_no</code>也會記錄到undo page中進行持久化，是以在undo連結清單上的<code>undo_no</code>總是有序遞增的。
總的來說，主要有以下幾種操作類型。
設定savepoint
文法：savepoint sp_name
入口函數：<code>trans_savepoint</code>
在事務中設定一個savepoint，你可以随意命名一個名字，在事務中設定的所有 savepoint 實際上維護了兩份連結清單，一份挂在thd變量上（<code>thd->get_transaction()->m_savepoints</code>），包含了基本的savepoint資訊及到引擎層的映射，另一份在引擎層的事務對象上（維持在連結清單<code>trx_t::trx_savepoints</code>中）。
如下圖所示：
savepoint 連結清單
總共分為以下幾步：
在增加新的savepoint時，總是先判斷下是否同名的savepoint已經存在，如果存在，就用後者替換前者；
server層維護的savepoint資訊記錄了命名資訊及mdl鎖的savepoint點。其中mdl鎖的savepoint，可以實作復原操作時釋放該savepoint之後再獲得的mdl鎖；
在目前線程的binlog cache中寫入設定savepoint的sql, 并儲存binlog cache中的位點 （<code>binlog_savepoint_set</code>）；
引擎層的savepoint中記錄了最近一次的<code>trx_t::undo_no</code>及savepoint名字。通過這些資訊可以準确的定位在設定savepoint點時undo位點。（參閱引擎層入口函數：<code>trx_savepoint_for_mysql</code>）。
復原savepoint
文法：rollback to [ savepoint ] sp_name
入口函數：<code>trans_rollback_to_savepoint</code>
檢查點的復原主要包括：
如果事務是一個xa事務，且已經處于xa prepare狀态時是不允許復原到某個savepoint的；
如果涉及非事務引擎，在binlog中寫入復原sql，否則直接将binlog cache truncate到之前設定sp時儲存的位點。（<code>binlog_savepoint_rollback</code>）
在引擎層進行復原（<code>trx_rollback_to_savepoint_for_mysql</code>）
根據之前記錄的undo_no，可以逆向操作目前事務占用的undo slot上的undo記錄來進行復原。
判斷是否允許復原mdl鎖：
binlog關閉的情況下，總是允許復原mdl鎖
或者由引擎來确認（<code>ha_rollback_to_savepoint_can_release_mdl</code>），同時滿足：
innodb：如果目前事務不持有任何事務鎖（表級或者行級），則認為可以復原mdl鎖
binlog：如果沒有更改非事務引擎，則可以釋放mdl鎖
如果允許復原mdl，則通過之前記錄的<code>st_savepoint::mdl_savepoint</code>進行復原
釋放savepoint
文法為：release savepoint sp_name
顧名思義，就是删除一個savepoint，操作也很簡單，直接根據命名從server層和innodb層的清理掉，并釋放對應的記憶體。
隐式savepoint
在innodb中，還有一種隐式的savepoint，通過變量<code>trx_t::last_sql_stat_start</code>來維護。
初始狀态下<code>trx_t::last_sql_stat_start</code>的值為0，當執行完一條sql時，會調用函數<code>trx_mark_sql_stat_end</code>将目前的<code>trx_t::undo_no</code>儲存到<code>trx_t::last_sql_stat_start</code>中。
如果sql執行失敗，就可以據此進行statement級别的復原操作（<code>trx_rollback_last_sql_stat_for_mysql</code>）。
無論是顯式savepoint還是隐式savepoint，都是通過undo_no來訓示復原到哪個事務狀态。
兩個有趣的bug
<a href="http://bugs.mysql.com/bug.php?id=79493" target="_blank">bug#79493</a>
在一個隻讀事務中，如果設定了savepoint，任意執行一次<code>rollback to savepoint</code>都會将事務從隻讀模式改變成讀寫模式。這主要是因為在活躍事務中執行rollback 操作會強制轉換read-write模式。實際上這是沒必要的，因為并沒有造成任何的資料變更。
<a href="http://bugs.mysql.com/bug.php?id=79596" target="_blank">bug#79596</a>
這個bug可以認為是一個相當嚴重的bug：在一個活躍的做過資料變更操作的事務中，任意執行一次rollback to savepoint（即使savepoint不存在），然後kill掉用戶端，會發現事務卻送出了，并且沒有寫到binlog中。這會導緻主備的資料不一緻。
重制步驟如下：
最後一步直接對session的程序kill -9時會導緻事務commit。這主要是因為如果直接kill用戶端，伺服器端在清理線程資源，進行事務復原時，相關的變量并沒有被重設，thd的command類型還是<code>sqlcom_rollback_to_savepoint</code>，在函數<code>mysql_bin_log::rollback</code>函數中将不會調用<code>ha_rollback_low</code>的引擎層復原邏輯。原因是復原到某個savepoint有特殊的處理流程，如果是通過ctrl+c的方式關閉client端，實際上會發送一個類型為<code>com_quit</code>的command，它會将<code>thd->lex->sql_command</code>設定為<code>sqlcom_end</code>，這時候會走正常的復原邏輯。
在事務執行的過程中，需要多個子產品來輔助事務的正常執行：
server層的mdl鎖子產品，維持了一個事務過程中所有涉及到的表級鎖對象。通過mdl鎖，可以堵塞ddl，避免ddl和dml記錄binlog亂序；
innodb的trx_sys子系統，維持了所有的事務狀态，包括活躍事務、非活躍事務對象、讀寫事務連結清單、負責配置設定事務id、復原段、readview等資訊，是事務系統的總控子產品；
innodb的lock_sys子系統，維護事務鎖資訊，用于對修改資料操作做并發控制，保證了在一個事務中被修改的記錄，不可以被另外一個事務修改；
innodb的log_sys子系統，負責事務redo日志管理子產品；
innodb的purge_sys子系統，則主要用于在事務送出後，進行垃圾回收，以及資料頁的無效資料清理。
總的來說，事務管理子產品的架構圖，如下圖所示：
innodb 事務管理
下面就幾個事務子產品的關鍵點展開描述。
在innodb中一直維持了一個不斷遞增的整數，存儲在<code>trx_sys->max_trx_id</code>中；每次開啟一個新的讀寫事務時，都将該id配置設定給事務，同時遞增全局計數。事務id可以看做一個事務的唯一辨別。
在mysql5.6及之前的版本中，總是為事務配置設定id。但實際上這是沒有必要的，畢竟隻有做過資料更改的讀寫事務，我們才需要去根據事務id判斷可見性。是以在mysql5.7版本中，隻有讀寫事務才會配置設定事務id，隻讀事務的id預設為0。
那麼問題來了，怎麼去區分不同的隻讀事務呢？這裡在需要輸出事務id時（例如執行<code>show engine innodb status</code> 或者查詢information_schema.innodb_trx表），使用隻讀事務對象的指針或上一個常量來辨別其唯一性，具體的計算方式見函數<code>trx_get_id_for_print</code>。是以如果你show出來的事務id看起來數字特别龐大，千萬不要驚訝。
對于全局最大事務id，每做256次指派(<code>trx_sys_trx_id_write_margin</code>)就持久化一次到ibdata的事務頁(<code>trx_sys_page_no</code>)中。
已配置設定的事務id會加入到全局讀寫事務id集合中（<code>trx_sys->rw_trx_ids</code>），事務id和事務對象的map加入到<code>trx_sys->rw_trx_set</code>中，這是個有序的集合(<code>std::set</code>)，可以用于通過trx id快速定位到對應的事務對象。
事務配置設定得到的id并不是立刻就被使用了，而是在做了資料修改時，需要建立或重用一個undo slot時，會将目前事務的id寫入到undo page頭，狀态為<code>trx_undo_active</code>。這也是崩潰恢複時，innodb判斷是否有未完成事務的重要依據。
在執行資料更改的過程中，如果我們更新的是聚集索引記錄，事務id + 復原段指針會被寫到聚集索引記錄中，其他會話可以據此來判斷可見性以及是否要回溯undo鍊。
對于普通的二級索引頁更新，則采用回溯聚集索引頁的方式來判斷可見性（如果需要的話）。關于mvcc，後文會有單獨描述。
事務子系統維護了三個不同的連結清單，用來管理事務對象。
trx_sys->mysql_trx_list
包含了所有使用者線程的事務對象，即使是未開啟的事務對象，隻要還沒被回收到trx_pool中，都被放在該連結清單上。當session斷開時，事務對象從連結清單上摘取，并被回收到trx_pool中，以待重用。
trx_sys->rw_trx_list
讀寫事務連結清單，當開啟一個讀寫事務，或者事務模式轉換成讀寫模式時，會将目前事務加入到讀寫事務連結清單中，連結清單上的事務是按照<code>trx_t::id</code>有序的；在事務送出階段将其從讀寫事務連結清單上移除。
trx_sys->serialisation_list
序列化事務連結清單，在事務送出階段，需要先将事務的undo狀态設定為完成，在這之前，獲得一個全局序列号<code>trx->no</code>，從<code>trx_sys->max_trx_id</code>中配置設定，并将目前事務加入到該連結清單中。随後更新undo等一系列操作後，是以進入送出階段的事務并不是trx->id有序的，而是根據trx->no排序。當完成undo更新等操作後，再将事務對象同時從<code>serialisation_list</code>和<code>rw_trx_list</code>上移除。
這裡需要說明下<code>trx_t::no</code>，這是個不太好理清的概念，從代碼邏輯來看，在建立readview時，會用到序列化連結清單，連結清單的第一個元素具有最小的<code>trx_t::no</code>，會指派給<code>readview::m_low_limit_no</code>。purge線程據此建立的readview，隻有小于該值的undo，才可以被purge掉。
總的來說，<code>mysql_trx_list</code>包含了<code>rw_trx_list</code>上的事務對象，<code>rw_trx_list</code>包含了<code>serialisation_list</code>上的事務對象。
事務id集合有兩個：
trx_sys->rw_trx_ids
記錄了目前活躍的讀寫事務id集合，主要用于建構readview時快速拷貝一個快照
trx_sys->rw_trx_set
這是<trx_id, trx_t>的映射集合，根據trx_id排序，用于通過trx_id快速獲得對應的事務對象。一個主要的用途就是用于隐式鎖轉換，需要為記錄中的事務id所對應的事務對象建立記錄鎖，通過該集合可以快速獲得事務對象
對于普通的讀寫事務，總是為其指定一個復原段（預設128個復原段）。而對于隻讀事務，如果使用到了innodb臨時表，則為其配置設定(1~32)号復原段。（復原段指定參閱函數<code>trx_assign_rseg_low</code>）
當為事務指定了復原段後，後續在事務需要寫undo頁時，就從該復原段上分别配置設定兩個slot，一個用于<code>update_undo</code>，一個用于<code>insert_undo</code>。分别處理的原因是事務送出後，update_undo需要purge線程來進行回收，而insert_undo則可以直接被重利用。
在介紹事務引用計數之前，我們首先要了解下什麼是隐式鎖。所謂隐式鎖，其實并不是一個真正的事務鎖對象，可以了解為一個标記：對于聚集索引頁的更新，記錄本身天然帶事務id，對于二級索引頁，則在page上記錄最近一次更新的最大事務id，通過回表的方式判斷可見性。
由于事務鎖涉及到全局資源，建立鎖的開銷高昂，innodb對于新插入的記錄，在沒有沖突的情況下是不建立記錄鎖的。舉個例子，session 1插入一條記錄，并保持未送出狀态。另外一個session想更新這條記錄，從資料頁上讀取到這條記錄後，發現對應的事務id還處于活躍狀态，根據目前的并發規則，這個更新需要被阻塞住。是以第二個session需要為session 1建立一條記錄鎖，然後将自己放入等待隊列中。
在mysql5.7版本之前，隐式鎖轉換的邏輯為（函數<code>lock_rec_convert_impl_to_expl</code>）
首先判斷記錄對應的事務id是否還處于活躍狀态
聚集索引： <code>lock_clust_rec_some_has_impl</code>
二級索引： <code>lock_sec_rec_some_has_impl</code>
如果不活躍，說明事務已送出，我們可以對這條記錄做任何更改操作，直接傳回；否則傳回擷取的trx_id
持有lock_sys->mutex；
持有trx_sys->mutex ，并擷取目前記錄中的事務id對應的記憶體事務對象trx_t；
為該事務建立一個鎖對象，并加入到鎖隊列中；
釋放lock_sys->mutex。
上述流程中長時間持有<code>lock_sys->mutex</code>，目的是防止在為其轉換隐式鎖為顯式鎖時事務被送出掉。尤其是在第三步，同時持有兩把大鎖去查找事務對象。在5.6官方版本中，這種查找操作還需要周遊連結清單，開銷巨大，推高了臨界資源的競争。
是以在5.7中引入事務計數<code>trx_t::n_ref</code>來輔助判斷，在隐式鎖轉換時，通過讀寫事務集合(<code>rw_trx_set</code>)快速獲得事務對象，同時對<code>trx_t::n_def</code>遞增。這個過程無需加<code>lock_sys->mutex</code>鎖。随後再持有lock_sys->mutex去建立顯式鎖。在完成建立後，遞減<code>trx_t::n_ref</code>。
為了防止為一個已送出的事務建立顯式鎖；在事務送出階段也做了處理：在事務釋放事務鎖之前，如果引用計數非0，則表示有人正在做隐式鎖轉換，這裡需要等待其完成。(參考函數<code>lock_trx_release_locks</code>)。
實際上上述修改是在官方優化讀寫事務連結清單之前完成的。由于在5.7裡已經使用一個有序的集合儲存了<code>trx_id</code>到<code>trx_t</code>的關聯，可以非常快速的定位到事務對象，這個優化帶來的性能提升已經沒那麼明顯了。
關于隐式鎖更詳細的資訊，我們将在之後專門講述“事務鎖”的月報中再單獨描述。
在mysql5.7中，由于消除了大量臨界資源的競争，innodb隻讀查詢的性能非常優化，幾乎可以随着cpu線性擴充。但如果進入到讀寫混合的場景，就不可避免的使用到一些臨界資源，例如事務、鎖、日志等子系統。當競争越激烈，就可能導緻性能的下降。通常系統會有個吞吐量和響應時間最優的性能拐點。
innodb本身提供了并發控制機制，一種是語句級别的并發控制，另外一種是事務送出階段的并發控制。
語句級别的并發通過參數<code>innodb_thread_concurrency</code>來控制，表示允許同時在innodb層活躍的并發sql數。
每條sql在進入innodb層進行操作之前都需要先遞增全局計數，并為目前sql配置設定<code>innodb_concurrency_tickets</code>個ticket。也就是說，如果目前sql需要進出innodb層很多次（例如一個大查詢需要掃描很多行資料時），<code>innodb_concurrency_tickets</code>次都可以自由進入innodb，無需判斷<code>innodb_thread_concurrency</code>。當ticket用完時，就需要重新進入，當sql執行完成後，會将ticket重置為0。
如果目前innodb層的并發度已滿，使用者線程就需要等待，目前的實作使用sleep一段時間的方式，sleep的時間是自适應的，但你可以通過參數<code>innodb_adaptive_max_sleep_delay</code>來設定一個最大sleep事件，具體的算法參閱函數<code>srv_conc_enter_innodb_with_atomics</code>。
提到并發控制，另外一個不得不提的問題就是熱點更新問題。事務在進入innodb層，準備更新一條資料，但發現行記錄被其他線程鎖住，這時候該線程會強制退出innodb并發控制，同時将自己suspend住，進入睡眠等待。如果有大量并發的更新同一條記錄，就意味着大量線程進入innodb層，通路熱點競争資源鎖系統，然後再退出。最終會呈現出大量線程在innodb中suspend住，相當于并發控制并沒有達到降低臨界資源争用的效果。早期我們對該問題的優化就是将線程從堵在innodb層，轉移到堵在進入innodb層時的外部排隊中，這樣就不涉及到innodb的資源争用了。具體的實作是将statement級别的并發控制提升為事務級别的并發控制，是以這個方案的缺陷是對長事務不友好。
另外還有一些并發控制方案，例如線程池、水位限流、按pk排隊等政策，我們的rds mysql也很早就支援了。如果你存在熱點争用（例如秒殺場景），并且正在使用rds mysql，你可以去咨詢售後如何使用這些特性。
除了語句級别的并發外，innodb也提供了送出階段的并發控制，主要通過參數<code>innodb_commit_concurrency</code>來控制。該參數的預設值為0，表示不控制commit階段的并發。在進入函數<code>innobase_commit</code>時，如果該參數被設定，且目前并發度超過，就需要等待。然而由于目前在預設配置下所有事務都走組送出(<code>ordered_commit</code>)，innodb層的送出大多數情況下隻會有一個活躍線程。你隻有關閉binlog或者關閉參數<code>binlog_order_commits</code>，這個參數設定才有意義。
mysql5.7 實作了一種高優先級的事務排程方式。當事務處于高優先級模式時，它将永遠不會被選作deadlock場景的犧牲者，擁有獲得鎖的最高優先級，并能kill掉阻塞它的的低優先級事務。這個特性主要是為了支援官方開發的group replication plugin套件，以保證事務總是能在所有的節點上送出。
如何使用
目前ga版本還沒有提供公共接口來使用該功能，但代碼實作都是完備的，如果想使用該功能，直接寫一個設定變量的接口即可，非常簡單。在server層，每個thd上新增了兩個變量來辨別事務的優先級：
<code>thd::tx_priority</code> 事務級别有效，當兩個事務在innodb層沖突時，擁有更高值的事務将赢得鎖；
<code>thd::thd_tx_priority</code> 線程級别有效，當該變量被設定時，選擇該值作為事務優先級，否則選擇tx_priority。
死鎖檢測
在進行死鎖檢測時，需要對死鎖的兩個事務的優先級進行比較，低優先級的總是會被優先復原掉，以保證高優先級的事務正常執行（<code>deadlockchecker::check_and_resolve</code>）。
處理鎖等待
在對記錄嘗試加鎖時，如果發現有别的事務和目前事務沖突（<code>lock_re_other_has_conflicting</code>），需要判斷是否要加入到等待隊列中（<code>reclock::add_to_wait</code>）：
如果兩個事務都設定了高優先級、但目前事務優先級較低，或者沖突的事務是一個背景程序開啟的事務（例如dict_stat線程進行統計資訊更新），則立刻失敗該事務，并傳回db_deadlock錯誤碼；
嘗試将目前鎖對象加入到等待隊列中(<code>reclock::enqueue_priority</code>)，高優先級的事務可以跳過鎖等待隊列(<code>reclock::jump_queue</code>)，被跳過的事務需要被标記為異步復原狀态（<code>reclock::mark_trx_for_rollback</code>），搜集到目前事務的<code>trx_t::hit_list</code>連結清單中。當阻塞目前事務的另外一個事務也處于等待狀态、但等待另外一個不同的記錄鎖時，調用<code>rollback_blocking_trx</code>直接復原掉，否則在進入鎖等待之前再調用<code>trx_kill_blocking</code>依次復原。
閱讀代碼時發現這個在5.7版本新加的變量，從它的命名可以看出，其應該和髒頁flush相關。<code>flush_observer</code>可以認為是一個标記，當某種操作完成時，對于帶這種标記的page(<code>buf_page_t::flush_observer</code>)，需要保證完全刷到磁盤上。
為了解決這一問題，引入了<code>flush_observer</code>，在建索引之前建立一個<code>flushobserver</code>并配置設定給事務對象(<code>trx_set_flush_observer</code>)，同時傳遞給<code>btrbulk::m_flush_observer</code>。
在建構索引的過程中産生的髒頁，通過<code>mtr_commit</code>将髒頁轉移到flush_list上時，順便标記上flush_observer（<code>add_dirty_page_to_flush_list —> buf_flush_note_modification</code>）。
當做完索引建構操作後，由于bulk load操作不記redo，需要保證ddl産生的所有髒頁都寫到磁盤，是以調用<code>flushobserver::flush</code>，将髒頁寫盤（<code>buf_lru_flush_or_remove_pages</code>）。在做完這一步後，才開始apply online ddl過程中産生的row log(<code>row_log_apply</code>)。
如果ddl被中斷（例如session被kill），也需要調用<code>flushobserver::flush</code>，将這些産生的髒頁從記憶體移除掉，無需寫盤。
為了減少建構事務對象時的記憶體操作開銷，尤其是短連接配接場景下的性能，innodb引入了一個池結構，可以很友善的配置設定和釋放事務對象。實際上事務的事務鎖對象也引用了池結構。
事務池對應的全局變量為<code>trx_pools</code>，初始化為：
<code>trx_pools</code>是操作trx pool的接口，類型為<code>trx_pools_t</code>，其定義如下：
其中，<code>trx_t</code>表示事務對象類型，trxfactory封裝了事務的初始化，trxpoollock封裝了pool鎖的建立、銷毀、加鎖、解鎖，poolmanager封裝了池的管理方法。
這裡涉及到多個類：
pool 及 poolmanager 是公共用的類；
trxfactory 和 trxpoollock, trxpoolmanagerlock是trx pool私有的類；
trxfactory用于定義池中事務對象的初始化和銷毀動作；
trxpoollock用于定義每個池中對象的互斥鎖操作；
由于pool的管理結構支援多個pool對象，trxpoolmanagerlock用于互斥操作增加pool對象。支援多個pool對象的目的是分拆單個pool對象的鎖開銷，避免引入熱點。因為從pool中擷取和返還對象，都是需要排他鎖的。
相關類的關系如下圖所示：
事務池相關類
innodb有兩個非常重要的子產品來實作mvcc，一個是undo日志，用于記錄資料的變化軌迹，另外一個是readview，用于判斷該session對哪些資料可見，哪些不可見。實際上我們已經在之前的月報中介紹過這部分内容，這裡再簡要介紹下。
前面已經多次提到過readview，也就是事務視圖，它用于控制資料的可見性。在innodb中，隻有查詢才需要通過readview來控制可見性，對于dml等資料變更操作，如果操作了不可見的資料，則直接進入鎖等待。
readview包含幾個重要的變量：
<code>readview::id</code> 建立該視圖的事務id；
<code>readview::m_ids</code> 建立readview時，活躍的讀寫事務id數組，有序存儲；
<code>readview::m_low_limit_id</code> 設定為目前最大事務id；
<code>readview::m_up_limit_id</code> m_ids集合中的最小值，如果m_ids集合為空，表示目前沒有活躍讀寫事務，則設定為目前最大事務id。
很顯然readview的建立需要在<code>trx_sys->mutex</code>的保護下進行，相當于拿到了當時的一個全局事務快照。基于上述變量，我們就可以判斷資料頁上的記錄是否對目前事務可見了。
為了管理readview，mvcc子系統使用多個連結清單進行配置設定、維護、回收readview：
<code>mvcc::m_free</code> 用于維護空閑的readview對象，初始化時建立1024個readview對象（<code>trx_sys_create</code>），當釋放一個活躍的視圖時，會将其加到該連結清單上，以便下次重用；
<code>mvcc::m_views</code> 這裡存儲了兩類視圖，一類是目前活躍的視圖，另一類是上次被關閉的隻讀事務視圖。後者主要是為了減少視圖配置設定開銷。因為當系統的讀占大多數時，如果在兩次查詢中間沒有進行過任何讀寫操作，那我們就可以重用這個readview，而無需去持有<code>trx_sys->mutex</code>鎖重新配置設定；
另外purge系統在開始purge任務時，需去克隆<code>mvcc::m_views</code>連結清單上未被close的最老視圖，并在本地視圖中将該最老事務的事務id也加入到不可見的事務di集合<code>readview::m_ids</code>中(<code>mvcc::clone_oldest_view</code>)。
復原段undo是實作innodb mvcc的根基。每次修改聚集索引頁上的記錄時，變更之前的記錄都會寫到undo日志中。復原段指針包括undo log所在的復原段id、日志所在的page no、以及page内的偏移量，可以據此找到最近一次修改之前的undo記錄，而每條undo記錄又能再次找到之前的變更。
當有可能undo被通路到時，purge_sys将不會去清理undo log，如上所述，purge_sys隻會去清理最老readview不會看到的事務。這意味着，如果你運作了一個長時間的查詢sql，或者以大于rc的隔離級别開啟了一個事務視圖但沒有送出事務，purge系統将一直無法前行，即使你的會話并不活躍。這時候undo日志将無法被及時回收，最直覺的後果就是undo空間急劇膨脹。
如上所述，聚集索引的可見性判斷和二級索引的可見性判斷略有不同。因為二級索引記錄并沒有存儲事務id資訊，相應的，隻是在資料頁頭存儲了最近更新該page的trx_id。
對于聚集索引記錄，當我們從btree獲得一條記錄後，先判斷（<code>lock_clust_rec_cons_read_sees</code>）目前的readview是否滿足該記錄的可見性：
如果記錄的<code>trx_id</code>小于<code>readview::m_up_limit_id</code>，則說明該事務在建立readview時已經送出了，肯定可見；
如果記錄的<code>trx_id</code>大于等于<code>readview::m_low_limit_id</code>，則說明該事務是建立readview之後開啟的，肯定不可見；
當<code>trx_id</code>在<code>m_up_limit_id</code>和<code>m_low_limit_id</code>之間時，如果在<code>readview::m_ids</code>數組中，說明建立readview時該事務是活躍的，其做的變更對目前視圖不可見，否則對該<code>trx_id</code>的變更可見。
如果基于上述判斷，該資料變更不可見時，就嘗試通過undo去建構老版本記錄（<code>row_sel_build_prev_vers_for_mysql -->row_vers_build_for_consistent_read</code>），直到找到可見的記錄，或者到達undo連結清單頭都未找到。
注意當隔離級别設定為read uncommitted時，不會去建構老版本。
如果我們查詢得到的是一條二級索引記錄：
首先将page頭的<code>trx_id</code>和目前視圖相比較：如果小于<code>readview::m_up_limit_id</code>，目前事務肯定可見；否則就需要去找到對應的聚集索引記錄（<code>lock_sec_rec_cons_read_sees</code>）；
如果需要進一步判斷，先根據icp條件，檢查是否該記錄滿足push down的條件，以減少回聚集索引的次數；
滿足icp條件，則需要查詢聚集索引記錄（<code>row_sel_get_clust_rec_for_mysql</code>），之後的判斷就和上述聚集索引記錄的判斷一緻了。
在innodb中，隻有讀查詢才會去建構readview視圖，對于類似dml這樣的資料更改，無需判斷可見性，而是單純的發現事務鎖沖突，直接堵塞操作。
然而在不同的隔離級别下，可見性的判斷有很大的不同。
read-uncommitted
在該隔離級别下會讀到未送出事務所産生的資料更改，這意味着可以讀到髒資料，實際上你可以從函數<code>row_search_mvcc中</code>發現，當從btree讀到一條記錄後，如果隔離級别設定成read-uncommitted，根本不會去檢查可見性或是檢視老版本。這意味着，即使在同一條sql中，也可能讀到不一緻的資料。
read-committed
在該隔離級别下，可以在sql級别做到一緻性讀，當事務中的sql執行完成時，readview被立刻釋放了，在執行下一條sql時再重建readview。這意味着如果兩次查詢之間有别的事務送出了，是可以讀到不一緻的資料的。
repeatable-read
可重複讀和read-committed的不同之處在于，當第一次建立readview後（例如事務内執行的第一條seelct語句），這個視圖就會一直維持到事務結束。也就是說，在事務執行期間的可見性判斷不會發生變化，進而實作了事務内的可重複讀。
serializable
序列化的隔離是最高等級的隔離級别，當一個事務在對某個表做記錄變更操作時，另外一個查詢操作就會被該操作堵塞住。同樣的，如果某個隻讀事務開啟并查詢了某些記錄，那麼另外一個session對這些記錄的更改操作是被堵塞的。内部的實作其實很簡單：
對innodb表級别加<code>lock_is</code>鎖，防止表結構變更操作
對查詢得到的記錄加<code>lock_s</code>共享鎖，這意味着在該隔離級别下，讀操作不會互相阻塞。而資料變更操作通常會對記錄加<code>lock_x</code>鎖，和<code>lock_s</code>鎖相沖突，innodb通過給查詢加記錄鎖的方式來保證了序列化的隔離級别。
注意不同的隔離級别下，資料具有不同的隔離性，甚至事務鎖的加鎖政策也不盡相同，你需要根據自己實際的業務情況來進行選擇。
在read-committed隔離級别下，我們考慮如下執行序列：
查詢條件不同，但指向的确是同一條已插入未送出的記錄，為什麼會有兩種不同的表現呢？ 這主要是不同索引在資料檢索時的政策不同造成的。
實際上session2的第一條update也為session1做了隐式鎖轉換，但是在傳回到<code>row_search_mvcc</code>時，會走到如下判斷：
對于第一條和第二條update，<code>prebuilt->row_read_type</code>值均為<code>row_read_try_semi_consistent</code>，不滿足第一個條件；
均不滿足<code>unique_search</code>(通過pk，或uk作為where條件進行查詢)；
第一個使用的聚集索引，三個條件都不滿足；而第二個update使用的二級索引，是以走<code>lock_wait_or_error</code>的邏輯，進入鎖等待。
第一條update繼續往下走，根據undo去建構老版本記錄（<code>row_sel_build_committed_vers_for_mysql</code>），一條新插入的記錄老版本就是空了，是以認為這條更新沒有查詢到目标記錄，進而忽略了鎖阻塞的邏輯。
如果使用pk或者二級索引作為where條件查詢的話，都會走到鎖等待條件。
推而廣之，如果表上沒有索引的話，那麼對于任意插入的記錄，更新操作都見不到插入的記錄（但是會為插入操作建立記錄鎖）。
本小節針對acid這四種資料庫特性分别進行簡單描述。
所謂原子性，就是一個事務要麼全部完成變更，要麼全部失敗。如果在執行過程中失敗，復原操作需要保證“好像”資料庫從沒執行過這個事務一樣。
從使用者的角度來看，使用者發起一個commit語句，要保證事務肯定成功完成了；若發起rollback語句，則幹淨的復原掉事務所有的變更。
從内部實作的角度看，innodb對事務過程中的資料變更總是維持了undo log，若使用者想要復原事務，能夠通過undo追溯最老版本的方式，将資料全部復原回來。若使用者需要送出事務，則将送出日志刷到磁盤。
一緻性指的是資料庫需要總是保持一緻的狀态，即使執行個體崩潰了，也要能保證資料的一緻性，包括内部資料存儲的準确性，資料結構（例如btree）不被破壞。innodb通過doublewrite buffer 和crash recovery實作了這一點：前者保證資料頁的準确性，後者保證恢複時能夠将所有的變更apply到資料頁上。如果崩潰恢複時存在還未送出的事務，那麼根據xa規則送出或者復原事務。最終執行個體總能處于一緻的狀态。
另外一種一緻性指的是資料之間的限制不應該被事務所改變，例如外鍵限制。mysql支援自動檢查外鍵限制，或是做級聯操作來保證資料完整性，但另外也提供了選項<code>foreign_key_checks</code>，如果您關閉了這個選項，資料間的限制和一緻性就會失效。有些情況下，資料的一緻性還需要使用者的業務邏輯來保證。
隔離性是指多個事務不可以對相同資料同時做修改，事務檢視的資料要麼就是修改之前的資料，要麼就是修改之後的資料。innodb支援四種隔離級别，如上文所述，這裡不再重複。
當一個事務完成了，它所做的變更應該持久化到磁盤上，永不丢失。這個特性除了和資料庫系統相關外，還和你的硬體條件相關。innodb給出了許多選項，你可以為了追求性能而弱化持久性，也可以為了完全的持久性而弱化性能。
和大多數dbms一樣，innodb 也遵循wal（write-ahead logging）的原則，在寫資料檔案前，總是保證日志已經寫到了磁盤上。通過redo日志可以恢複出所有的資料頁變更。
為了保證資料的正确性，redo log和資料頁都做了checksum校驗，防止使用損壞的資料。目前5.7版本預設支援使用crc32的資料校驗算法。
為了解決半寫的問題，即寫一半資料頁時執行個體crash，這時候資料頁是損壞的。innodb使用double write buffer來解決這個問題，在寫資料頁到使用者表空間之前，總是先持久化到double write buffer，這樣即使沒有完整寫頁，我們也可以從double write buffer中将其恢複出來。你可以通過innodb_doublewrite選項來開啟或者關閉該特性。
innodb通過這種機制保證了資料和日志的準确性的。你可以将執行個體配置成事務送出時将redo日志fsync到磁盤（<code>innodb_flush_log_at_trx_commit = 1</code>），資料檔案的flush政策（<code>innodb_flush_method</code>）修改為0_direct，以此來保證強持久化。你也可以選擇更弱化的配置來保證執行個體的性能。
