如何使用高程DEM建立三維地圖模型（Arcgis ArcScene）

釋出時間：2018-01-17 版權：BIGEMAP

同步視訊教程

（一)：http://www.bigemap.com/video/play2018022687.html

（二）：http://www.bigemap.com/video/play2018022686.html

（三）：最新三維制作教程：http://www.bigemap.com/video/play20180731108.html

相關教程：3DMAX三維制作地形圖教程

工具準備

     1、BIGEMAP地圖下載下傳器

     2、ARCGIS10.2

      3、global mapper

   ARCGIS下載下傳位址：http://www.bigemap.com/Home/Help/one/id/98.html

   Global mepper 下載下傳位址：http://www.bigemap.com/Home/Product/index.html

資料準備

      下載下傳你需要 區域的DEM資料和 衛星影像資料。

影像須使用BIGEMAP地圖下載下傳器中Google Earth無偏移影像，并具有無Google小水印、免封IP、影像更新更快等特點。

        首先在圖源清單中選中Google Earth圖源，隻有此圖源可實作高清衛星圖像下載下傳和高程等高線下載下傳。在此通過矩形區域選擇下載下傳邊界（當然你也可以選折對應的 行政區域下載下傳或者多邊形框下載下傳）（如圖 1所示），以下載下傳重慶的某塊區域為例加以示範：

   下載下傳衛星圖像

   標明一個區域，下載下傳衛星圖像，如下圖：

注意：紅色箭頭的地方。

   下載下傳高程資料

   同一個矩形區域，再次輕按兩下，選擇高程，選擇級别，開始下載下傳，如下圖：

 （注：下載下傳的高程和衛星圖像可以選擇不一樣的對應級别，不需要兩個的級别都選擇一樣，建議：高程下載下傳16級或者17級，衛星圖像級别越高，生成的三維越清晰，越詳細。）

    下載下傳完成之後,由于是經緯度坐标資訊的需要轉成大地坐标系的，友善高程海拔高度顯示。本案例以轉換成UTM(WGS84)為例子。轉換步驟如下圖：

  點選【設定】，如下圖：

 選擇【投影】，在投影的下拉清單框中選擇【UTM】，其他預設不變，點選【确定】，之後儲存為DEM，如下圖：

 選擇【輸出海拔網格格式】，在彈出的對話框中選擇【DEM】，如下圖：

  高程的預處理已經完成，同意的方式将衛星圖像也處理成UTM投影方式，如下圖：

 接下來打開ARC SCENE ,打開ARC SCENE過後，打開轉換後的衛星影像，打開過後步驟如圖：

  點選箭頭所指的【+】号，首先添加剛才轉成UTM投影的衛星圖像，打開如下圖：

  然後滑鼠指到左邊打開的衛星圖像的檔案名，點選【右鍵】，彈出屬性框，選擇【屬性】，如下圖：

  在上圖中，選擇紅色【1】箭頭指向，打開剛才轉換之後的DEM高程資料，然後【添加】，然後【确定】，如下圖：

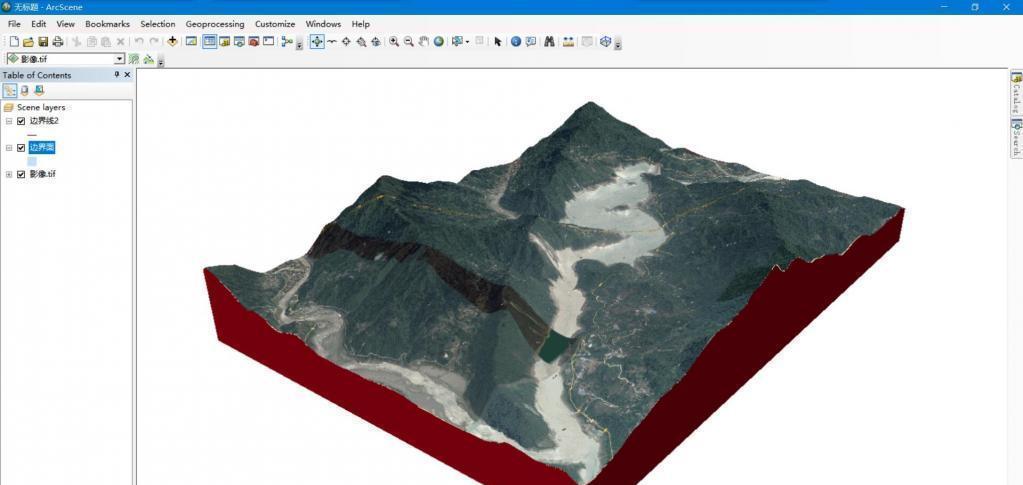

  到此，三維已經生成好了，三維的圖像效果清晰度和你下載下傳的衛星圖像級别有關系，高程級别越高，三維輪廓越精細，衛星圖像級别越高，三維效果越清晰，另外屬性框裡面還可以設定海拔高度的縮放比例系數，以及精細化的程度，如下圖：

   上圖對話框紅色框選處設定高程的縮放比例，例如設定為2，則高程放大2倍。

   上圖中的紅色框選處，設定三維的渲染效果，計算機允許的情況下，可設定為最高。
