可以在英特爾® 桌上型電腦主機闆 上配置幾種類型的記憶體模式, 具體取決于安裝了多少記憶體子產品 (dimm):
- 單通道
- 雙通道
- 三重通道
- 四通道
- Flex 模式
單通道 (非對稱) 模式
此模式提供單通道帶寬操作, 在僅安裝一個 dimm 或多個 dimm 的記憶體容量不相等時使用。在通道之間使用不同的速度 dimm 時, 也會使用最慢的記憶體定時。

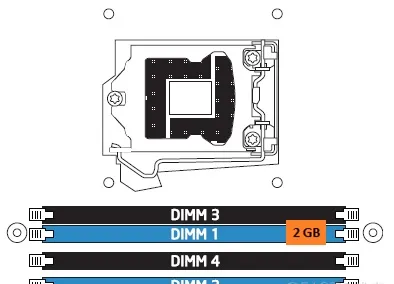

單聲道帶一個 DIMM
（部落客注：DIMM是記憶體規格,桌上型電腦用的是DIMM，筆記本上用的是SO-DIMM。DIMM1，DIMM2，DIMM3，DIMM4是主機闆上的4個插槽。根據上圖，假設DIMM3/DIMM1位于Ch-A通道，DIMM4/DIMM2位于Ch-B通道。DIMM3和DIMM1可記作Ch0 0/Ch0 1;DIMM4和DIMM2可記作Ch1 0/Ch1 1）
帶三 dimm 的單通道
在啟動時, 檢測到記憶體配置, 您可能會看到此警報消息:
警報: 在每個通道中安裝了相同數量的記憶體, 實作了最大的記憶體性能。按任意鍵繼續。
使用目前安裝的 dimm, 計算機被設定為單通道模式, 但可以設定為雙通道模式。如果關閉并正确重新排列 dimm, 則可以建立雙通道模式。
雙通道 (交錯) 模式
此模式提供更高的記憶體吞吐量, 并在兩個 DIMM 通道的記憶體容量相等時啟用。使用不同的速度 dimm 時, 使用的記憶體時間最慢。
雙通道帶兩個 dimm
帶三 dimm 的雙通道
帶四 dimm 的雙通道
啟用雙通道模式的規則
要實作雙通道模式, 必須滿足以下條件:
- 相同的記憶體大小。示例: 1 gb、2 gb、4 gb。
- 每個通道中的 DIMM 配置比對。
- 在對稱記憶體插槽中比對。
與上述條件不比對的配置将恢複為單通道模式。不需要滿足以下條件:
- 同一品牌
- 相同的定時規格
- 相同的速度 (MHz)
系統中填充的最慢的 DIMM 子產品決定了記憶體通道速度。
三重通道模式
三重通道交錯通過依次通路 DIMM 記憶體來減少總體記憶體滞後時間。資料以交替模式分布在記憶體子產品中。
三獨立記憶體通道提供兩種可能的交錯模式:
- 如果在三個藍色記憶體插槽中安裝了相同的比對記憶體子產品, 則啟用三重通道模式。
- 如果隻有兩個藍色記憶體插槽使用比對的 dimm 填充, 則啟用雙通道模式。
四通道模式
當四 (或倍數為四) dimm 在容量和速度上相同且處于四通道插槽中時, 将啟用此模式。當安裝兩個記憶體子產品時, 系統以雙通道模式運作。當安裝了三個記憶體子產品時, 系統将以三重通道模式運作。
帶四個 dimm 的四通道:
帶八個 dimm 的四通道:
- 插槽1中的 2 gb dimm 和插槽2中的 dimm 的下 2 gb 在雙通道模式下運作。
- 插槽2中的 DIMM 的剩餘 (上部) 2 GB 在單通道模式下運作。
