學習QT之QT繪圖原理詳解

一、Qt繪制事件

當應用程式收到繪制事件時，就會調用​

​QWidget::paintEvent()​

​，該函數就是繪制視窗的地方。

有兩種方法要求重繪一個視窗

1. ​

   ​update()​

   ​ --把重繪事件添加到事件隊列中

• 重複調用​

  ​update()​

  ​會被Qt合并為一次
• 不會産生圖像的閃爍
• 可帶參數指定重繪某個區域

1. ​

   ​repaint()​

   ​ --立即産生繪制事件

• 一般情況下不推薦使用此方法
• 隻使用在需要立即重繪的特效情況下
• 可帶參數指定重繪某個區域

為了處理繪制事件，隻需要重寫​

​paintEvent()​

​​函數，并在該函數中執行個體化一個​

​QPainter​

​對象進行繪制。

class MyWidget : public QWidget
{
    ...
protected:
    void paintEvent(QPaintEvent *);
}

void MyWidget::paintEvent(QPaintEvent *event)
{
    QPainter painter(this);
    ...
}

基本繪制

• ​

  ​QPainter​

  ​類提供繪制操作，其構造函數原型為：

QPainter(QPaintDevice *device);

• ​

  ​QPaintDevice​

  ​代表繪制2D圖像的畫布；
• 如下繼承​

  ​QPaintDevice​

  ​的類對象都可用于​

  ​QPainter​

  ​繪制

QWidget、QImage、QPixmap、QPicture、QPrinter、QSvgGenerator、
QGLPixelBuffer、QGLFrameBufferObject

二、Qt 2D繪圖

QPainter

1. 線和輪廓都可以用畫筆(QPen)進行繪制，用畫刷(QBrush)進行填充；
2. 字型使用​

   ​QFont​

   ​類定義，當繪制文字時，Qt使用指定字型的屬性，如果沒有比對的字型，Qt将使用最接近的字型；
3. 通常情況下，​

   ​QPainter​

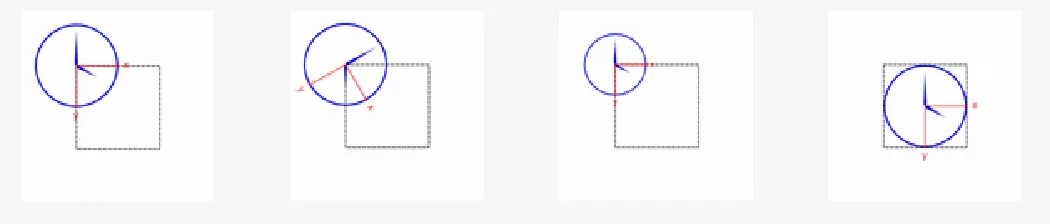

   ​​以預設的坐标系統進行繪制，也可以用​

   ​QMatrix​

   ​類對坐标進行變換；
4. 當繪制是，可以使用​

   ​QPainter::RenderHint​

   ​來告訴繪圖引擎是否棄用反鋸齒功能使圖變得平滑；
5. ​

   ​QPainter::RenderHint​

   ​的可取值：

• ​

  ​QPainter::Antialiasing​

  ​：告訴繪圖引擎應該在可能的情況下進行邊的反鋸齒繪制
• ​

  ​QPainter::TextAntialiasing​

  ​：盡可能的情況下文字的反鋸齒繪制
• ​

  ​QPainter::SmoothPixmapTransform​

  ​：使用平滑的pixmap變換算法（雙線性插值算法），而不是近鄰插值算法；

QPainter的繪圖函數總結如下：

函數	功能	函數	功能
drawArc()	弧	drawPixmap()	QPixmap表示的圖像
drawChord()	弦	drawPoint()	點
drawConvexPolygon()	凸多邊形	drawPoints()	多個點
drawEllipse()	橢圓	drawPolygon	多邊形
drawImage()	QImage表示的圖像	drawPolyline()	多折線
drawLine()	線	drawRect()	矩形
drawLines()	多條線	drawRects()	多個矩形
drawPath()	路徑	drawRoundRect()	圓角矩形
drawPicture()	按QPainter指令繪制	drawText()	文字
drawPie	扇形	drawTiledPixmap()	平鋪圖像
drawLineSegments()	繪制折線

三、畫筆

• 畫筆的屬性包括線型、線寬、顔色等。畫筆屬性可以在構造函數中指定，也可以使用​

  ​setStyle()​

  ​​，​

  ​setWidth()​

  ​​，​

  ​setBrush()​

  ​​，​

  ​setCapStyle()​

  ​​，​

  ​setJoinStyle()​

  ​等函數設定；
• Qt中，使用Qt::PenStyle定義了6中畫筆風格，分别是：

​ 還可以自定義線風格（​

​Qt::CustomDashLine​

​​），需要使用QPen的​

​setDashPattern()​

​函數來設定自定義風格。

端點風格（cap style）

• 端點風格決定了線的端點樣式，隻對線寬大于1的線有效。
• Qt定義了三種端點風格用枚舉類型​

  ​Qt::PenCapStyle​

  ​表示，分别為：

​ ​Qt::PenCapStyle​ ​	說明
Qt::SquareCap	表示線上條的頂點處是方形的，且線條繪制的區域包括了端點，并且再往外延伸半個線寬的長度
Qt::FlatCap	表示線上條的頂點處是方形的，但線條繪制區域不包括端點在内
Qt::RoundCap	表示線上條的頂點處是圓形的，且線條繪制區域包含了端點。

連接配接風格（join style）

• 連接配接風格是兩條線如何連接配接，連接配接風格對線寬大于等于1的線有效；
• Qt定義了四種連接配接方式，用枚舉類型​

  ​Qt::PenStyle​

  ​表示。分别是：

​ ​Qt::PenStyle​ ​	說明
Qt::BevelJoin	指兩條線的中心線頂點相彙，相連處依然保留線條各自的方形頂端
Qt::MiterJoin	指兩條線的中心線頂點相彙，相連處線條延長到線的外側彙集至點，形成一個尖頂的連接配接
Qt::RoundJoin	指兩條線的中心線頂點相彙，相連處以圓弧形連接配接

四、畫刷

1. 在Qt中圖形使用​

   ​QBrush​

   ​進行填充，畫刷包括填充顔色和風格（填充模式）。
2. 在Qt中，顔色使用​

   ​QColor​

   ​​類表示，​

   ​QColor​

   ​支援RGB、HSV、CMYK顔色模型。QColor還支援alpha混合的輪廓和填充。

• RGB是面向硬體的模型。顔色有紅綠藍三種基色混合而成。
• HSV/HSL模型比較符合人對顔色的感覺，由色調（0-359），飽和度（0-255），亮度（0-255）組成，主要用于顔色選擇器。
• CMYK由青、洋紅、黃、黑四種基色組成。主要用于列印機等硬體拷貝裝置上。每個顔色分量的取值是0-255。

1. 基本模式填充包括有各種點、線組合的模式。

QColor

​

​QColor​

​​的構造函數：​

​QColor(int r,int g,int b,int a)​

​

其中 參數a(alpha)是控制透明度的，取值範圍為0-255；0為完全透明，255為不透明。

顔色還可以使用如下函數進行微調

QColor::lighter(int factor)
QColor::darker(int factor)

QRgb

• QRgb類可以用于儲存顔色值，可與QColor互相轉換擷取32-bit的RGB顔色值+alpha值。
• 建立新顔色

QRgb orange = qRgb(255,127,0);
QRgb overlay = qRgb(255,0,0,100);

• 擷取單獨某個顔色值：qRed，qGreen，qBlue，qAlpha

int red = qRed(orange);

• 擷取灰階值

int gray = qGray(orange);

模式畫刷

模式化畫刷構造函數​

​QBrush(const QColor *color,Qt::BrushStyle style)​

​，具體見下圖：

五、漸變填充

• Qt提供了漸變填充的畫刷，漸變填充包括兩個要素：顔色的變化和路徑的變化

• 顔色變化可以指定從一種顔色漸變到另外一種顔色。
• 路徑變化指在路徑上指定一些點的顔色進行分段漸變。

• Qt中，提供了三種漸變填充

• 線性（QLinearGradient）
• 圓形（QRadialGradient）
• 圓錐漸變（QConicalGradient）
• 所有的類都從QGradient類繼承

• 構造漸變填充的畫刷

QBrush b = QBrush(QRadialGradient(...));

• 從圖形的起點到終點，以從0至1的比例漸變填充

QGradient::setColorAt(qreal pos,QColor color);

• 完成0-1範圍的填充後，後續顔色鋪開的方式可以不同，通過​

  ​setSpread()​

  ​函數來設定

1、線性漸變填充

• 線性漸變填充指定兩個控制點，畫刷在兩個控制點之間進行顔色插值。
• 通過建立​

  ​QLinearGradient​

  ​對象來設定畫刷。

QPainter painter(this);
QLinearGradient g(0,0,100,100);
g.setColorAt(0.0,Qt::white);
g.setColorAt(1.0,Qt::blue);
painter.setBrush(g);
p.drawRect(0,0,100,100);

• 在​

  ​QGradient​

  ​構造函數中指定線性填充的兩點分别為（0,0），（100,100）。
• ​

  ​setColorAt()​

  ​函數在0-1之間設定指定位置的顔色。

2、圓形漸變填充

• 圓形漸變填充需要指定圓心、半徑和焦點

QRadialGradient(qreal cx,qreal cy,qreal radius,qreal fx,qreal fy);

• 畫刷在焦點和圓上的所有點之間進行顔色插值。
• 建立​

  ​QRadialGradient​

  ​對象設定畫刷

QPainter painter(this);
QRadialGradient radialGradient(50,50,50,30,30);
radialGradient.setColorAt(0.0,Qt::white);
radialGradient.setColorAt(1.0,Qt::blue);
painter.setBrush(radialGradient);
painter.drawRect(0,0,100,100);

3、圓錐漸變填充

• 圓錐漸變填充指定圓形和開始角

QConicalGradient(qreal cx,qreal cy,qreal angle);

• 畫刷沿圓心逆時針對顔色進行插值
• 建立​

  ​QConicalGradient​

  ​對象并設定畫刷

QPainter painter(this);
QConicalGradient conicalGradient(50,50,90);
conicalGradient.setColorAt(0,Qt::white);
conicalGradient.setColorAt(1,Qt::blue);
painter.setBrush(conicalGradient);
painter.drawRect(0,0,100,100);

• 為了實作自定義填充，還可以使用QPixmap或者QImage對象進行紋理填充。兩種圖像分别使用​

  ​setTexture()​

  ​和​

  ​setTextureImage()​

  ​函數加載紋理。
