除了采用.cdc檔案抓取信号以外，還有一種方式是采用例化ILA核的方式抓信号的時序。這種方式的詳細操作流程如下：

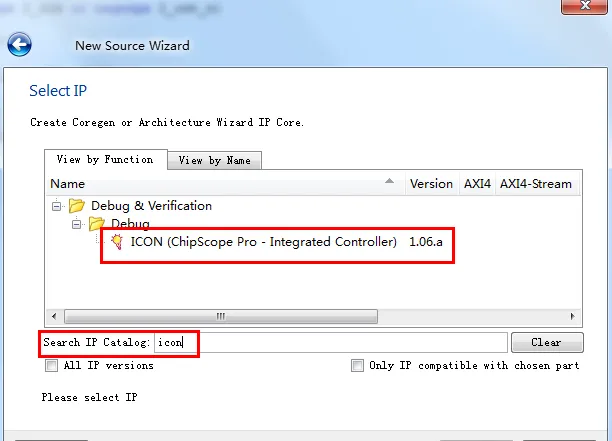

1、添加一個新的ICON IP核。

2、一般情況下保持所有的參數預設就可以了。

3、再添加一個ILA 的IP核。

4、在第一頁設定好相關的參數，這些參數的含義核.cdc檔案中參數的含義一模一樣，這裡不再過多解釋。

5、第二頁主要是設定要抓取的信号寬度，值得注意的是這裡可以設定大一點沒關系，因為這種方法不要求信号寬度和要抓的信号數目完全相同。

6、生成這個兩個IP核以後，把這兩個IP核例化到代碼中。

module led_top
(
input             I_clk            ,
input             I_rst_n          ,
output  reg [3:0] O_led_out
);

always @(posedge I_clk or negedge I_rst_n)
begin
　　if(!I_rst_n)
　　　　O_led_out <=      4'd0 ;
　　else
　　　　O_led_out <= O_led_out + 1'b1 ;
end

wire [35:0]   　　CONTROL0;
wire [7:0]     　TRIG;

icon icon_debug (
    .CONTROL0(CONTROL0) // INOUT BUS [35:0]
);

ila ila_debug (
    .CONTROL(CONTROL0), // INOUT BUS [35:0]
    .CLK(I_clk),      // IN
    .TRIG0(TRIG)      // IN BUS [7:0]
);

assign  TRIG[0]=I_rst_n;
assign  TRIG[4:1]=O_led_out;

endmodule
