首先，回顧一下，上一篇文章的内容，我們首先介紹了content概念，知道了我們最終要的結果是顯示在螢幕上的像素，了解了浏覽器渲染的目标【html/css/js 轉換到 正确的opengl調用來調整像素的樣式】，了解了Style，了解了Layout，了解了Panit，現在所有的繪制操作已經記錄在顯示項清單（display items）中了，那麼現在就可以開始本篇文章的閱讀。
讀前提要
因為浏覽器渲染機制的兩篇文章是基于前面資料中的ppt為出發點研究，是以文章的順序沒有按照完整的渲染順序編寫，讀起來體驗應該比較一般，文章中也可能存在或多或少的問題，但是我會在後續進行修正，并梳理出一篇清晰易懂的文章。
raster光栅化

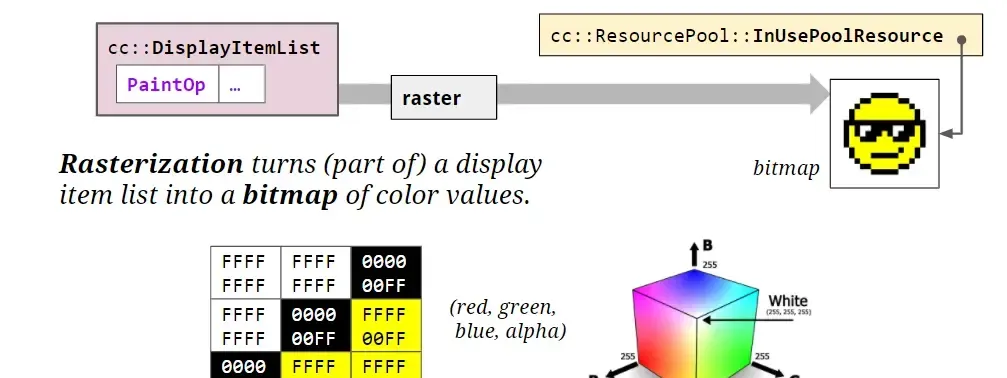

顯示項清單中的繪制操作由一個稱為光栅化的程序執行。光栅化可以将顯示項清單轉換成顔色值的位圖。生成的位圖中每個單元都儲存着這個位圖的顔色值與透明度的編碼（如下圖FFFFFFF，其實就是RGBA的16進制表示）。
光栅化這個過程還會去解碼嵌入在頁面中的圖像資源，繪制操作會引用壓縮的資料（比如JPEG，PNG等等），而光栅化會調用适當的解碼器對其進行适當的解壓。
- 過去的GPU隻是作為一個記憶體，這些記憶體被OpenGL紋理對象引用，我們會将栅格化的位圖放到主記憶體裡，然後上傳到GPU，用來分擔記憶體壓力。
- 現在的GPU也可以執行生成位圖的指令（“加速光栅化”），這屬于硬體加速，但是無論是硬體光栅化還是軟體光栅化，本質都是生成了某種記憶體中像素的位圖。
現在僅僅是位圖存儲在了記憶體中，像素還沒有顯示在螢幕上。GPU光栅化并不是直接調用的GPU，而是通過Skia圖形庫（谷歌維護的2D圖形庫，在Android，Flutter，Chromium都有使用）。
Skia提供了某種抽象層，可以了解更加複雜的東西，比如貝塞爾曲線。Skia是開源的，裝載在Chrome二進制檔案中，而不是存在于一個單獨的代碼庫中。當需要光栅化的顯示項（display item）時，會先去調用SkCanvas上面的方法，他是Skia的調用入口，SkCanvas提供了Skia内部更多的抽象，在硬體加速的時候，它會建構另一個繪圖操作緩沖區，然後對其進行重新整理，在栅格化任務結束時，通過flush操作，我們獲得了真正的GL指令，GL指令運作在GPU程序中。
Skia和GL指令可以運作在不同的程序中，也可以運作在同一個程序，于是産生了兩種調用方式。
- In Process Raster
- Out of Process Raster
1.In Process Raster
老版本采用了這種方式，Skia是在渲染程序中執行的，他會生産GL調用指令，GPU有單獨的GPU process，這種模式下Skia沒辦法直接進行渲染系統的調用。在初始化Skia的時候，會給它一個函數指針表（這個指針指向了GL API，但不是真正的OpenGL API,而是Chromium提供的代理）。下面的GpuChannelMsg_FlushCommandBuffers是一個指令緩沖區，會将函數指針表轉換成真正的OpenGl API。
單獨的GPU程序有利于隔離GL操作，提升穩定性和安全性，這種模式也成為沙箱機制（就是把不安全操作放在單獨的程序去執行）。
（圖中 GLES2後端映射到桌面的OpenGL 2.1）
2.Out of Process Raster
新版本把繪制的操作都放在了GPU程序裡面，在GPU程序中去運作Skia，可以提升性能。
光栅化的繪制操作包裝在GPU的指令緩沖區在發送到IPC通道（程序間通信方式）。
接下來就是去執行GL指令，GL指令一般是由底層的so庫提供的，在Windows平台還會被轉換成DirectX（微軟的圖形API，用于圖形加速）
問題
現在我們從content 一點一點的講到了如何轉換到記憶體裡面的像素，但是頁面的呈現并不是一個靜态的過程（頁面滾動，js腳本執行，動畫等等。。。），在發生變化的時候去重新運作整個管道代價是十分昂貴的。
那麼我們如何去提高性能呢？？？
Compositing Update
在Layout操作完成之後，按理是去進行Paint，但是我們直接Paint代價是十分昂貴的，于是引入了一個圖層合成加速的概念。
那麼什麼是圖層合成加速？
圖層合成加速是把整個頁面按照一定規則劃分成多個圖層，在渲染的時候，隻要操作必要的圖層，其他的圖層隻要參與合成就好了，以這種方式提高了渲染的效率，完成這個工作的線程叫做：Compositor Thread（合成器線程），合成器線程還具備處理事件輸入的能力，比如滾動事件，但是如果在js中進行了事件的注冊和監聽，它會把輸入事件轉發給主線程。
主線程把頁面拆分成多個可以獨立光栅化的層，并在另一個線程（合成器線程）中将這些層合并。
這使得某些RenderLayer擁有自己獨立的緩存，它們被稱作合成圖層（Compositing Layer），核心會為這些RenderLayer建立對應的GraphicsLayer。
- 擁有自己的GraphicsLayer的RenderLayer在繪制的時候會繪制在自己的緩存裡面
- 沒有自己的GraphicsLayer的RenderLayer會向上查找父節點的GraphicsLayer，直到RootRenderLayer(他總是有自己的GraphicsLayer)為止，然後繪制在有GraphicsLayer的父節點的緩存裡面。
這樣就形成了與RenderLayer Tree對應的GraphicsLayer Tree。當Layer的内容發生變化時，隻需要更新對應的GraphicsLayer即可，而單一緩存架構下，就會更新整個圖層，會比較耗時。這樣就提高了渲染的效率。但是過多的GraphicsLayer也會帶來記憶體的消耗，雖然減少了不必要的繪制，但也可能因為記憶體問題導緻整體的渲染性能下降。因而圖層合成加速追求的是一個動态的平衡。
圖層化的決策目前是由Blink來負責，根據DOM樹生成一個圖層樹，并以DisplayList記錄每個圖層的内容。
了解了圖層合成加速的概念以後，我們再來看看發生在Layout操作之後的Compositing update（合成更新），合成更新就是為特定的RenderLayer建立GraphicsLayer的過程，如下所示：
Prepaint
屬性樹：在描述屬性的層次結構這一塊，之前的方式是使用圖層樹的方式，如果父圖層具有矩陣變換（平移、縮放或者透視）、裁剪或者特效（濾鏡等），需要遞歸的應用到子節點，時間複雜度是O(圖層數)，這在極端情況下會有性能問題。
于是，為了提高性能，引入了屬性樹的概念，合成器提供了變換樹，裁剪樹，特效樹等。每個圖層都有若幹節點id，分别對應不同屬性樹的矩陣變換節點、裁剪節點和特效節點。這樣的時間複雜度就是O(要變化的節點)，如下所示：
prepaint的過程其實就是建構屬性樹的過程。
commit
前面提到了我們在paint這個階段前，多了兩件事情要做，先把頁面拆成了很多圖層，還建構了屬性樹。paint階段做了什麼？paint階段把繪制的操作放在了display item裡面。
下面就來到了commit階段，這個階段會更新圖層和屬性樹的副本到合成器線程。
Tiling
合成器線程接收到資料之後，不會立即開始合成，而是把圖層進行分塊，這裡涉及到了一個叫做“分塊渲染”的技術，分塊渲染會将網頁的緩存分成一塊一塊的，比如256*256的塊，之後進行分塊渲染。
為什麼要分塊渲染？
- .GPU合成通常是使用OpenGL ES貼圖實作的，這時候的緩存實際就是紋理（GL Texture），很多GPU對紋理的大小是有限制的，比如長寬必須是2的幂次方，最大不能超過2048或者4096等。無法支援任意大小的緩存。
- 分塊緩存，友善浏覽器使用統一的緩沖池來管理緩存。緩沖池的小塊緩存由所有WebView共用，打開網頁的時候向緩沖池申請小塊緩存，關閉網頁是這些緩存被回收。
tiling圖塊也是栅格化的基本機關，栅格化會根據圖塊與可見視口的距離安排優先順序進行栅格化。離得近的會被優先栅格化，離得遠的會降級栅格化的優先級。這些圖塊拼接在一起，就形成了一個圖層，如下所示：
Activate
在Commit之後，Draw之前有一個Activate操作。Raster和Draw都發生在合成器線程裡的Layer Tree上，但是我們知道Raster操作是異步的，有可能需要執行Draw操作的時候，Raster操作還沒完成，這個時候就需要解決這個問題。
它将LayerTree分為了
- PendingTree：負責接收commit，然後将Layer進行Raster操作
- ActiveTree：會從這裡取出光栅化好的Layer進行draw操作。
主線程的圖層樹由LayerTreeHost擁有，每個圖層以遞歸的方式擁有其子圖層。Pending樹、Active樹、Recycle樹都是LayerTreeHostImpl擁有的執行個體。這些樹被定義在cc/trees目錄下。之是以稱之為樹，是因為早期它們是基于樹結構實作的，目前的實作方式是清單。
Draw
好，現在到了Draw這個步驟，當每個圖塊都被光栅化之後，合成器線程會為每個圖塊生成draw quads（在螢幕的指定位置繪制圖塊的指令，也包含了屬性樹裡面的變換，特效等操作），這些draw quads會被封裝在CompositorFrame對象裡面，CompositorFrame對象也是Render Process的産物，它會被送出到Gpu Process中，我們平時提到的60fps輸出幀率指的幀其實就是CompositorFrame。
Draw指的就是 把光栅化的圖塊，轉換成draw quads的過程。
Display Compositor
Display
Draw操作完成之後，就生成了CompositorFrame，它會被輸出到Gpu process,它會從多個來源的Render Process接收CompositorFrame。
多個來源：
- Browser Process也有自己的Compositor來生成Compositor Frame，這些一般是用來繪制Browser UI（導航欄，視窗等）
- 每次建立tab或者使用iframe，會建立一個獨立的Render Process。
Display Compositor運作在Viz Compositor thread，Viz會調用OpenGL指令來渲染Compositor Frame裡面的draw quads，把像素點輸出到螢幕上。
VIz也是雙緩沖輸出的，它會在背景緩沖區繪制draw quads，然後執行交換指令最終讓它們顯示在螢幕上。
雙緩沖機制：
在渲染的過程中，如果隻對一塊緩沖區進行讀寫，這樣會導緻一方面螢幕要等待去讀，而GPU要等待去寫，這樣要造成性能低下。一個很自然的想法是把讀寫分開，分為：
- 前台緩沖區（Front Buffer）：螢幕負責從前台緩沖區讀取幀資料進行輸出顯示。
- 背景緩沖區（Back Buffer）：GPU負責向背景緩沖區寫入幀資料。
這兩個緩沖區并不會直接進行資料拷貝（性能問題），而是在背景緩沖區寫入完成，前台緩沖區讀出完成，直接進行指針交換，前台變背景，背景變前台，那麼什麼時候進行交換呢，如果背景緩存區已經準備好，螢幕還沒有處理完前台緩沖區，這樣就會有問題，顯然這個時候需要等螢幕處理完成。螢幕處理完成以後（掃描完螢幕），裝置需要重新回到第一行開始新的重新整理，這期間有個間隔（Vertical Blank Interval），這個時機就是進行互動的時機。這個操作也被稱為垂直同步（VSync）。
垂直同步也會在後續進行介紹。
viz
viz是做什麼的？
在 Chromium 中
viz
的核心邏輯運作在 GPU 程序中，負責接收其他程序（渲染程序？）産生的
viz::CompositorFrame（簡稱 CF）
，然後把這些 CF 進行合成，并将合成的結果最終渲染在視窗上。
CF是什麼？
一個 CF 對象表示一個矩形顯示區域中的一幀畫面。内部存儲了 3 類資料，分别是 CompositorFrameMetadata, TransferableResoruce 和 RenderPass/DrawQuad，如下圖所示：
- CompositorFrameMetadata：CF的中繼資料，比如畫面的縮放級别，滾動區域。。。
- TransferableResoruce ：CF引用到的資源。
- RenderPass/DrawQuad：CF包含的繪制操作。
viz::RenderPass
viz::DrawQuad
CF 是
viz
中的核心資料結構，它代表某塊區域中UI的一幀畫面，使用 DrawQuad 來存儲 UI 要顯示的内容。它代表了 viz 運作時的資料流。
CF合成
CF 合成指的是viz線程把 CF 中的内容或者多個 CF 合成到一起，形成一個完整的畫面。
CF渲染
CF 的渲染主要由
viz::DirectRenderer
和
viz::OutputSurface
負責，他們将合成的結果渲染到程式選擇的渲染目标上去。
CC
現在我們在統一的梳理一下cc的功能作用以及cc的工作流程。
我們先回顧一下，看看上面這個圖，Blink 進行了DOM，Style，Layout，comp.assign，prepaint，paint。
我們可以發現，Paint是blink和cc對接的橋梁。
整體的流程其實可以 了解成：
Blink一頓操作 -> paint生成了cc子產品的資料源（cc：layer）->commit->(Tiling->)Raster->Active->draw(submit)->Viz(呈像)
就是Blink一頓操作，并在paint階段生成cc的資料源，cc進行一系列操作并最終在draw階段将結果（CF）送出給viz。也就是說，Blink負責網頁内容繪制，cc負責将繪制的結果合成并送出給viz。
cc的架構設計
cc的設計相對比較簡單，我們可以把他了解成一個多線程排程的異步流水線，運作在 Browser 程序中的 cc 負責合成浏覽器非網頁部分的 UI，運作在 Renderer 程序中的 cc 負責網頁的合成。
在chromium.googlesource.com/chromium/sr… how cc works官網有這樣一張圖，我覺得可以很好的反應cc的核心邏輯。
cc的多線程展現在在不同的階段，cc運作在不同線程中，
Paint
運作在 Main 線程，
Commit
，
Activate
，
Submit
運作在 Compositor 線程，而
Raster
運作在專門的 Raster 線程。
下面我們開始對cc流水線的各個階段進行分析。
Paint
Paint階段會産生cc的資料源（cc:layer樹），一個cc:layer會表示一個矩形區域的UI，它有很多子類，用于存儲不同類型的UI資料：
- cc::PictureLayer。用于實作自繪型的UI元件，比如上層的各種 Button，Label 等都可以用它來實作。它允許外部通過實作
cc::ContentLayerClient
cc::DisplayItemList
cc::PaintCanvas
cc::PictureLayer
cc::Layer
viz::TileDrawQuad
viz::CompositorFrame
-
cc::TextureLayer
viz::TextureDrawQuad
-
cc::SurfaceLayer
viz::SurfaceDrawQuad
-
cc::SolidColorLayer
-
cc::VideoLayer
-
cc::UIResourceLayer/cc::NinePatchLayer
Blink
通過以上各種
cc::Layer
來描述 UI 并實作和 cc 的對接。由于
cc::Layer
本身可以儲存 Child
cc::Layer
，是以給定一個 Layer 對象，它實際上表示一棵
cc::Layer
樹，這個 Layer 樹即主線程 Layer 樹，因為它運作在主線程中，并且主線程有且隻有一棵
cc::Layer
樹。
Commit
Commit 階段的核心作用是将儲存在
cc::Layer
中的資料送出到
cc::LayerImpl
中。
cc::LayerImpl
和
cc::Layer
一一對應，隻不過運作在 Compositor 線程中（也稱為 Impl 線程）。在 Commit 完成之後會根據需要建立 Tiles 任務，這些任務被 Post 到 Raster 線程中執行。
Tiling+Raster
在 Commit 階段建立的 Tiles 任務（
cc::RasterTaskImpl
）在該階段被執行。Tiling 階段最重要的作用是将一個
cc::PictureLayerImpl
根據不同的 scale 級别，不同的大小拆分為多個
cc::TileTask
任務。Raster 階段會執行每一個 TileTask,将 DisplayItemList 中的繪制操作 Playback 到 viz 的資源中。 由于 Raster 比較耗時，屬于渲染的性能敏感路徑，是以Chromium在這裡實作了多種政策以适應不同的情況。這些政策主要在兩方面進行優化，一方面是 Raster 結果（也就是資源）存儲的位置，一方面是 Raster 中 Playback 的方式。這些方案被封裝在了
cc::RasterBufferProvider
的子類中，下面一一進行介紹：
-
cc::GpuRasterBufferProvider
-
cc::OneCopyRasterBufferProvider
-
cc::ZeroCopyRasterBufferProvider
-
cc::BitmapRasterBufferProvider
Raster最終會産生一個資源，這個資源被記錄在了cc：
PictureLayerImpl
中，他們會在Draw階段被放在CF中。
Activate
在 Impl 端有三個
cc::LayerImpl
樹，分别是 Pending,Active,Recycle 樹。Commit 階段送出的目标其實就是 Pending 樹，Raster 的結果也被存儲在了 Pending 樹中。
在 Activate 階段，Pending 樹中的所有
cc::LayerImpl
會被複制到 Active 樹中，為了避免頻繁的建立
cc::LayerImpl
對象，此時 Pending 樹并不會被銷毀，而是退化為 Recycle 樹。
