delay-ack對BBR帶寬采集的影響

BBR算法帶寬時延積BDP是最為重要的一個變量，而公式BDP = Bw * min_RTT，即等于鍊路帶寬乘以最小傳輸時延，Bw和min_RTT的準确性直接影響了最終BBR算法的傳輸效果。 min_RTT的估算，是通過不斷比較記錄一個最小的rtt值，如果超過10s沒有更新過min_RTT，則進入到Probe_RTT模式中，将發送資料量減小到4個包，來探測目前的最小min_RTT值。這種方式其實也會存在很多問題，比如直播服務來說，經常會出現隔10秒鐘，碼率下降的問題，但這個不是本文讨論的重點。 BBR算法另一個需要計算的重要變量帶寬Bw，帶寬給人的直覺印象是資料包通過網絡傳輸的速度，BBR算法中的定義為： 帶寬 = delivered / interval； delivered 為時間T内傳遞到對端的資料包個數，這裡的傳遞包括對端ack确認的資料包，SACK确認的資料包以及D-SACK确認的資料包。 interval為輸出時間間隔，max(snd_interval, ack_interval)，即發送時間間隔與接收時間間隔的最大值。

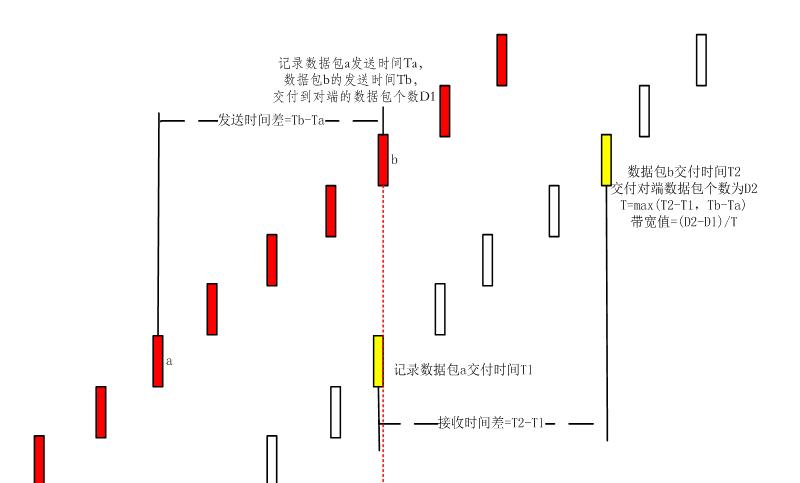

具體用圖來描述會比較直覺，比如上圖中，可以分為三步來說。

1，tcp收到a資料包的确認，會在傳輸控制塊中記錄最近被傳遞到對端的資料包a的傳遞時間T1,發送時間為Ta，此時傳遞到對端的資料包總數為D1,。 2，收到a的确認後，又可以發送一個新的資料包b，此時會将T1，Ta，D1，以及資料包b的發送時間Tb，記錄在資料包b的skb資訊裡。 3，資料包b被确認時，此時的時間為T2，傳遞到對端的資料包個數為D2，會從資料包b的skb裡取出T1，Ta，Tb， D1,計算發送時間間隔Tb-Ta，接收時間間隔T2-T1，傳遞資料量D2-D1， 帶寬=(D2-D1) /max（T2-T1, Ta-Tb）。

看懂了上面的帶寬計算過程後，來看看delay-ack對帶寬計算的影響吧，假設傳輸過程如下圖，紅色代表原始資料包發送，一共發送了6個資料包，而灰色的代表了ack資料包，一共兩個ack，一個确認了skb1和skb2，一個确認了skb3到skb6。

發送skb3，skb4，skb5，skb6的skb資訊塊的D1是相同的，即發送時傳遞到對端的資料包個數為2。而當收到第二個ack資料包時，因為這時一下确認了4個包，對于接收時間間隔是相同的，但是對于發送時間間隔是不同的，因為skb3到skb6的發送時間是不相同的，核心中選擇的是第一個資料包skb3的發送時間，在tcp_clean_rtx_queue()函數中，會調用tcp_rate_skb_delivered()來進行采樣，紅色标出的位置說明，隻有一個ack确認的所有資料包中的記錄D1不相同，才會更新rs->interval_us，也就是發送時間間隔。直覺來說T_snd < T_ack，是以計算帶寬時似乎影響不大，因為即使選擇skb6，計算出來的T_snd 也大機率是小于T_ack。

void tcp_rate_skb_delivered(struct sock *sk, struct sk_buff *skb,
			    struct rate_sample *rs)
{
	struct tcp_sock *tp = tcp_sk(sk);
	struct tcp_skb_cb *scb = TCP_SKB_CB(skb);

	if (!scb->tx.delivered_mstamp.v64)
		return;

	if (!rs->prior_delivered ||
	    after(scb->tx.delivered, rs->prior_delivered)) {
		rs->prior_delivered  = scb->tx.delivered;
		rs->prior_mstamp     = scb->tx.delivered_mstamp;
		rs->is_app_limited   = scb->tx.is_app_limited;
		rs->is_retrans	     = scb->sacked & TCPCB_RETRANS;

		/* Find the duration of the "send phase" of this window: */
		rs->interval_us      = skb_mstamp_us_delta(
						&skb->skb_mstamp,
						&scb->tx.first_tx_mstamp);//delivered 與prior_delivered 發送時間差

		/* Record send time of most recently ACKed packet: */
		tp->first_tx_mstamp  = skb->skb_mstamp;
	}
	/* Mark off the skb delivered once it's sacked to avoid being
	 * used again when it's cumulatively acked. For acked packets
	 * we don't need to reset since it'll be freed soon.
	 */
	if (scb->sacked & TCPCB_SACKED_ACKED)
		scb->tx.delivered_mstamp.v64 = 0;
}


但是上圖中第一ack确認也是delay_ack，也是skb資訊塊中記錄相同的傳遞到對端的數量0。是以第一個ack進行中記錄了最近被傳遞到對端的資料包的發送時間是skb1的發送時間，并不是skb2的發送時間。是以得出了下圖，可以看到這時候T_snd似乎更大了，假如前一個ack累計确認了100個包，第二ack就确認了兩個資料包，那很有可能第二個計算出來的帶寬值偏小了。當然，這種誤差隻存在連續的ack都是累計确認了好多個資料包的情況下，并且Bw的估算是是取十輪中的最大值，這種情形的下影響确實比較小。

BBR作者也提供了一個patch，但是還未并入到master中，可以看到當記錄tx.delivered相同時，是會更新使用最晚發送的資料包的發送時間，上圖中就是skb2和skb6的對應的發送時間。

diff --git a/net/ipv4/tcp_rate.c b/net/ipv4/tcp_rate.c
index ed02e11ed537d..7be4979c607ad 100644
--- a/net/ipv4/tcp_rate.c
+++ b/net/ipv4/tcp_rate.c
@@ -84,7 +84,9 @@ void tcp_rate_skb_delivered(struct sock *sk, struct sk_buff *skb,
 		return;

 	if (!rs->prior_delivered ||
-	    after(scb->tx.delivered, rs->prior_delivered)) {
+	    after(scb->tx.delivered, rs->prior_delivered) ||
+	    (scb->tx.delivered == rs->prior_delivered &&
+	     skb->skb_mstamp > tp->first_tx_mstamp)) {
 		rs->prior_delivered_ce  = scb->tx.delivered_ce;
 		rs->prior_delivered  = scb->tx.delivered;
 		rs->prior_mstamp     = scb->tx.delivered_mstamp;
--
