FPGA Lattice Diamond 開發環境搭建
Lattice Diamond 軟體下載下傳

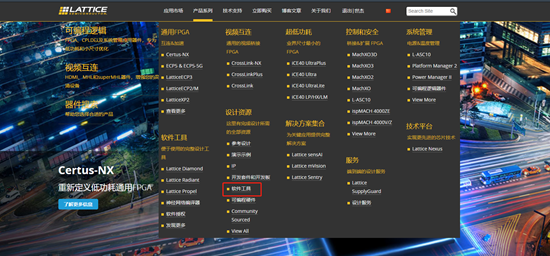

在浏覽器中輸入 Lattice 的官網位址：http://www.latticesemi.com，進入官網首頁在上方選擇産品系列選項，出現如下圖所示頁面，選擇紅框标注的軟體工具，點選進入。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 進入該界面後如下圖所示，選擇 Lattice Diamond 軟體點選進入新的界面。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 點選 Lattice Diamond 選項後進入新的界面，如下圖所示，根據自己電腦的系統選擇相應的軟體進行下載下傳。此處我們下載下傳 windows 64 進行下載下傳。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 Lattice Diamond 軟體安裝
将下載下傳的壓縮包解壓得到可執行安裝檔案 3.11 版本為例（3.11.x.xx.x_Diamond_x64.exe
輕按兩下運作可執行安裝檔案， 進入安裝首頁
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 點選 Next，進入協定界面， 選擇同意， 點選 Next
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 修改安裝路徑，預設是 C 盤，本例程軟體安裝到 D 盤（安裝目錄一定不要有中文，不然會出現意想不到的問題）。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 修改完路徑後，點選 Next，進入工具選項界面。選擇預設設定，即全部安裝。注意叉叉是表示選擇。點選 Next。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 進入檔案夾名設定， 然後直接 Next
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 接下來就是認證設定。沒有 USB key，就隻能選擇 Node-Lock License。點選 Next
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 點選 Next，選擇是否建立桌面快捷鍵。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 點選 Next，選擇是否安裝 USB 驅動，注意：這個必須同意！
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 完成設定好此步軟體會顯示出之前的配置
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 點選 Next，正式進入安裝環節。軟體會評估一下本機系統，決定是否繼續安裝。一般配置的 PC 機都可以通過評估。進入安裝。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 點選 Finish，完成安裝。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 Lattice Diamond 軟體配置（License）
在官網選擇産品系列選項下的設計資源中找到軟體工具選項，點選進入
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 進入後選擇對應自己安裝的軟體 Lattice Diamond 點選進入
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 在進入的界面中，選擇擷取許可證選項，點選進入
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 進入擷取許可證界面後，找到對應的軟體，選擇 free 一欄，在最底部點選 Request Diamond License 進行界面跳轉。
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 跳轉到新的界面，如下所示，找到界面上的Lattice Propel license 在其下邊找到 Request a Free License點選進入
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 進入該界面後，需要先準備好主機的 MAC 位址，在該界面也會提示如何擷取 MAC 位址
Win + R 打開界面輸入 cmd 運作，在彈出的指令框中輸入 ipconfig/all 找到目前所連網絡的實體位址，将實體位址填入申請中，勾選我不是競争對手的公司員工後點選 Generate License 稍後會在郵箱中收到一個 license.dat 檔案，将此檔案放至 \lscc\propel\1.0\license\license.dat) 軟體安裝路徑下，運作軟體
FPGA Lattice Diamond 開發環境搭建FPGA Lattice Diamond 開發環境搭建 Lattice Diamond 軟體下載下傳 如下所示我們已成功安裝，軟體的使用可以參照官方的 User Guides
