電阻的封裝規格

1.直插式電阻

卧式直插電阻的封裝形式為AXIAL-xx(比如 AXIAL-0.3)，0.3為焊盤中心距，機關是英寸，1 inch =25.4 mm =1000mil。

M型，電阻兩端折彎。金屬膜直插電阻功率-封裝-尺寸對應表

封裝尺寸(inch)	對應長度（mm）	對應金屬膜電阻功率
AXIAL-0.3	7.6	1/8W(P=2mm)
AXIAL-0.4	10.2	1/4W(P=10mm)
AXIAL-0.5	12.7	1/2W(P=12.5mm)
AXIAL-0.6	15.2	1W(P=15mm)
AXIAL-0.8	20.3	2W(P=20mm)
AXIAL-1.0	25.4	3W(P=25mm)

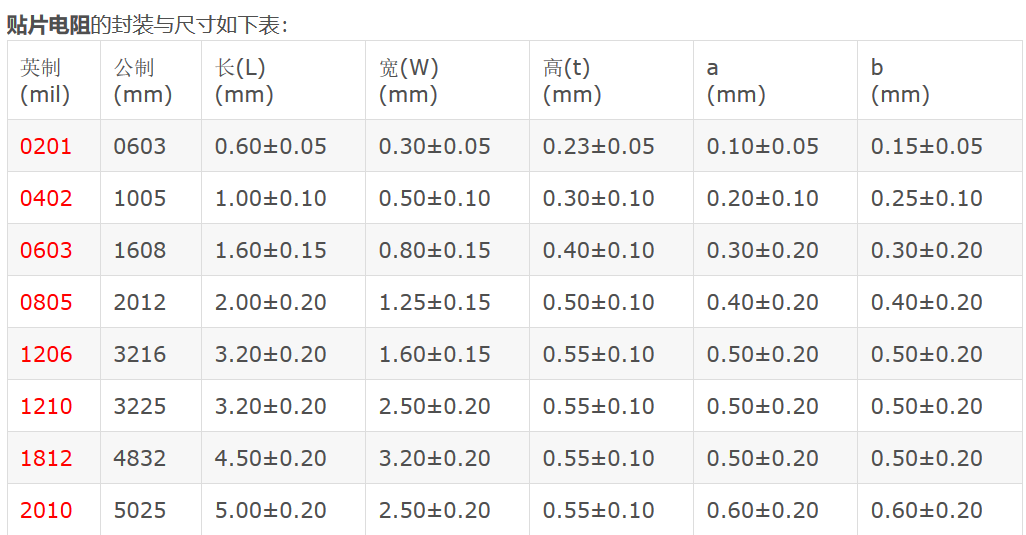

2.貼片電阻

貼片電阻的特性：體積小，重量輕;适應再流焊與波峰焊;電性能穩定，可靠性高;裝配成本低，并與自動裝貼裝置比對;機械強度高、高頻特性優越。

• R代表小數點位置

• 3位數的标注：前兩位代表有效數，後一位代表10的幾次幂

  4位數的标注：前三位代表有效數，後一位代表10的幾次幂

• 一些奇怪的标注（如：43C）需要查生産廠商的内部編碼規則
• 0201,0402由于面積太小，上面都不印字；0603上面隻印有3位數的；0805及以上印有3位數的或者4位數的

貼片電阻封裝和功率最大工作電壓對應值

封裝	0201	0402	0603	0805	1206	1210	1812	2010	2512
功率	1/20W	1/16W	1/16W	1/10W	1/8W	1/4W	1/2W	1/2W	1W
最大工作電壓	25	50	50	150	200	200	200	200	200
