1，硬體相關配置
以7系列為例，主要參考ug470。

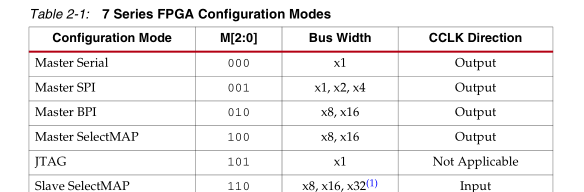

（1） 主要配置模式如下圖，最常用的應為Master SPI 為001
（2）相關pin介紹如下:
CFGBVS ：主要用于配置bank0的電壓選擇。如果bank0接2.5V或3.3V，則CFGBVS和bank0一樣接.2.5V或3.3V。如果bank0接0v到1.8V，則CFGBVS接GND。
M[2:0] ： 根據上圖配置模式配置,需要說明的是如果串聯電阻，電阻值小于等于1 kΩ。
PROGRAM_B ： 配置IO，如果FPGA正常加載需要一個穩定的高電平，如果為低，清除FPGA配置，一般用它做重配置或複位。一般連接配接一個4.7K的上拉電阻。
INIT_B ： 初始化階段為低，初始化完成後為高阻，需要外部以4.7KΩ電阻拉高。
DONE ： 程式加載成功，正常工作done信号。一般常接一個led等，表示程式加載成功，開始工作。
所有PIN定義見:ug470 24頁
（3）設計電路參考如下（以SPI x1 x4為主。其餘見ug470）
2，bit檔案生成之SPI模式配置設定（以Vivado工具設計）
（1）直接通過軟體界面配置，打開設計，在工具中找到edit Device Properties ,然後如圖配置。然後儲存到XDC中。
（2）在XDC中直接添加限制 set_property CONFIG_MODE SPIx4 [current_design]。
3，mcs檔案生成（以Vivado工具設計）
（1）直接通過軟體界面生成mcs檔案，在工具中打開generate memory configuration file ，然後如圖配置。
（2） 通過tcl指令：write_cfgmem -format mcs -interface spix4（SPI配置模式） -size 128（Flash大小） -loadbit "up 0 E:/x.bit（bit檔案目錄檔案）" -file x.mcs（生成mcs檔案名與目錄）
4，程式下載下傳
自己下載下傳吧。<_>
