從AIDL來看Binder的通信原理（基于Andorid8.0）

首先感謝：

從AILD與bindService談Binder程序間通信原理（上）解答了我很多疑惑，但由于上述文章的源碼是7.0的，Java架構層沒有用AIDL，是以我想根據新的源碼（8.0）來了解Binder的知識。

前幾天在學習一些Binder機制（較淺）後，我就在趁熱打鐵看看AIDL的一些東西，在學習的時候發現了幾點疑問，并且網上鮮有解答：

ServiceManager 管理的是系統服務，那我們自定義的Service會注冊到ServiceManager中嗎？
為什麼AIDL中的跨程序下asInterface()會傳回 BinderProxy ？我們在Service的啟動流程沒有留意到這個類呀？

不過最後我一些地方還是有些模糊，如果大神能有幸閱讀我的文章，請麻煩指出我文中的錯誤！我定查閱改正。

1.關于系統Service和自定義Service的差別

這裡是 bindService在應用層 - framwork層的綁定流程，源碼基于8.0：Service的startService和bindService源碼流程或者閱讀《Android進階解密》第四章

這裡是關于系統服務和ServiceManager在基于Binder角度注冊、擷取、使用上的流程，源碼基于9.0，也是皇叔寫的：Binder原理

可以大概總結出他們的差別：

系統Service

是指在 SystemServer程序開啟後，通過
startBootstrapServices() 、 startCoreServices() 、 startOtherServices() 所開啟的服務，他們顯示地通過 add_service() 注冊在了 ServiceManager
中。

之後用戶端程序想要使用系統Service，需要通過 ServiceManager的程序來檢視是否有目标Service，然後再來擷取和使用
自定義Service

通過
startService() 和 bindService()
兩種方式開啟，在framwork架構層中沒有發現流程中使用add_service方法（甚至都沒出現ServiceManager）。

↑ 這就看出無論自定義Service最後在不在ServiceManager中，Android本身是不希望我們通過ServiceManager的途徑去擷取使用自定義Service的。

上述第二條的結論，原因是什麼？我不是很清楚，但是基于結論來看：

隻要一個程序持有另一程序的BinderProxy類，那我還去找 ServiceManager幹什麼，這不更加省事嗎？

是以，在自定義的流程中把ServiceManager忽略掉，我們就不用考慮Service到底有沒有注冊在ServiceManager中了。

2. 從AIDL上看Binder

AIDL本質上是在Java層對Binder進行了封裝。是以Android8.0前後AMS是否使用了AIDL，本質都是使用Binder + 代理模式，隻是說使用了 AIDL通過編譯時生成代碼，節省了一些代碼的編寫，提高了開發效率。

那麼我們就從編譯時産生的代碼開始，來看看Binder的運作機制，這裡使用的例子是：使用AIDL來進行程序間通信，就是一個 Service遠端服務 + User類 + IUserManager代理類

2.1 用于程序傳輸的Stub類

在編譯檔案産生的 IUserManager中，它是一個接口類，同時它有一個靜态内部類

Stub

：

// IUserManager.java
// 0
public static abstract class Stub extends android.os.Binder implements com.rikkatheworld.aidl_demo.IUserManager {
        private static final java.lang.String DESCRIPTOR = "com.rikkatheworld.aidl_demo.IUserManager";

        // 1
        public Stub() {
             this.attachInterface(this, DESCRIPTOR);
        }

        // 2
        public static com.rikkatheworld.aidl_demo.IUserManager asInterface(android.os.IBinder obj) {
           ...
        }

        // 3
        @Override
        public android.os.IBinder asBinder() {
            return this;
        }

        // 4
        @Override
        public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
            ...
        }

        // 5
        private static class Proxy implements com.rikkatheworld.aidl_demo.IUserManager {
            private android.os.IBinder mRemote;

            Proxy(android.os.IBinder remote) {
                mRemote = remote;
            }
            ...

            // 6
            @Override
            public com.rikkatheworld.aidl_demo.User getUser(java.lang.String name) throws android.os.RemoteException {
                ....
            }
        }
    }

Stub類分成兩個部分，一個是自己本身的成員方法，另一個是Proxy類，先來看看這些成員。

（1）自身部分

注釋0

Stub類繼承自
Binder ，說明這個類是用于程序間傳輸的。
注釋1 Stub() 構造方法，把自身和标記自身的descriptor傳入，後者用于表明身份
注釋2 asInterface(obj) 靜态方法，處理ActivityManagerService丢給我們的 IBinder，将它轉換成用戶端程序想要的類。
注釋3: asBinder() 用于Binder傳輸的過程，需要轉換自身的類型，Stub（A程序）->IBinder（Binder）->Stub（B程序），就用到這個方法，這個例子非常粗糙，可能也有問題，但是這個方法是輔助用的，我們不需要對這個方法深入了解。
注釋4 ： onTransact() 重寫父類的 onTrancsact，這個方法是用戶端程序在使用Binder進行資料傳輸時需要用到的資料。

（2）Proxy代理類

注釋5

靜态内部類，實作了 IUserManager接口

内部定義了一個 IBinder類型的 mRemote對象
注釋6

實作方法，如果用戶端程序要跨程序調用Server端的方法，就要通過調用這些方法。

我們看看用戶端程序是怎麼使用這個類的：

private ServiceConnection mServiceConnection = new ServiceConnection() {
        @Override
        public void onServiceConnected(ComponentName name, IBinder service) {
            // 1
            IUserManager userManager = IUserManager.Stub.asInterface(service);
            try {
                User user = userManager.getUser("Rikka");
            } catch (RemoteException e) {
                e.printStackTrace();
            }
        }

        @Override
        public void onServiceDisconnected(ComponentName name) {
        }
    };

AIDL的用戶端程序，在

onServiceConnected()

中拿到 AMS傳過來的 service，通過

asInterface()

轉化成 IUserManager，然後調用它的方法，就能完成跨程序的方法調用了。

我們來看看

asInterface()

具體實作：

// IUserManager.java
...
public static com.rikkatheworld.aidl_demo.IUserManager asInterface(android.os.IBinder obj) {
            if ((obj == null)) {
                return null;
            }
            android.os.IInterface iin = obj.queryLocalInterface(DESCRIPTOR);
            if (((iin != null) && (iin instanceof com.rikkatheworld.aidl_demo.IUserManager))) {
                return ((com.rikkatheworld.aidl_demo.IUserManager) iin);
            }
            return new com.rikkatheworld.aidl_demo.IUserManager.Stub.Proxy(obj);
        }
...

可以看出調用了

queryLocalInterface()

獲得一個 IInterface類型的對象iin，如果iin不為空，則傳回iin，如果為空，則 new一個 Proxy類并傳回。

我們知道AMS給我們傳回的一定是Binder的對象，是以我們去 Binder中看看

queryLocalInterface()

：

// Binder.java
public class Binder implements IBinder {
    ...
    // 1
    public @Nullable IInterface queryLocalInterface(@NonNull String descriptor) {
        if (mDescriptor != null && mDescriptor.equals(descriptor)) {
            return mOwner;
        }
        return null;
    }
...
}
// 2
final class BinderProxy implements IBinder {
     // 3
     public IInterface queryLocalInterface(String descriptor) {
        return null;
    }
    ...
}

可以發現Binder檔案中，有兩處實作了這個方法，在Binder類中。

注釋1中通過 descriptor辨別來傳回，mOwner是Bidner本身。

注釋2、3是

BinderProxy

實作的，直接傳回一個空。

在Stub類的構造方法裡我們就看到了隻要

Stub

被建構就會調用：

public Stub() {
            this.attachInterface(this, DESCRIPTOR);
        }

按理來說，

queryLocalInterface

不可能傳回為空，我們應該都是得到一個正宗的 Stub類才對，但是實際上這裡出現了偏出。

在跨程序服務中，我們通過 asInterface() 傳回的是一個

IUserManager.Stub.Proxy

的對象。這就說明

queryLocalInterface()

傳回了空，隻有一種情況會導緻這種結果，那就是 ServiceConnection傳回來的值是一個

BinderProxy

類型的對象。

這就是我最開始的疑問點，為什麼

onServiceConnection()

中遠端程序和同程序下傳回的是Binder，而不同程序下傳回的是

BinderProxy

。

2.2 BindService 用戶端程序傳出流程

Binder機制是C/S架構，任意兩個程序，請求方是C端，接收方是S端

C端通過

BpBinder

來通路S端，S端通過

BBinder

來通路C端，而

BpProxy

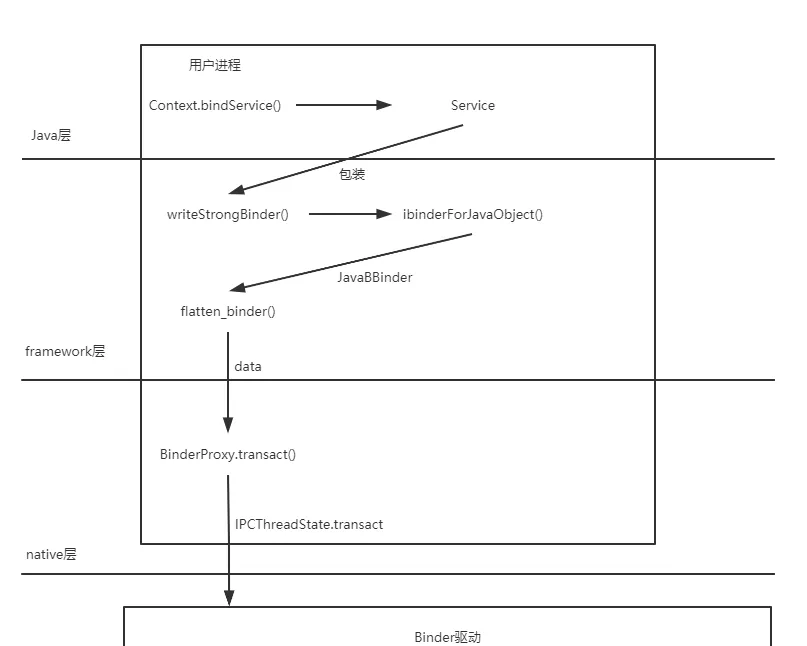

就是BpBinder的封裝類。他們的具體知識這裡就不再贅述了。詳情請看皇叔的文章。下面以架構層角度畫個圖來看下用戶端程序的資料傳出經過了什麼方法：

萬物的開端在于BindService，在 Service的startService和bindService源碼流程中，我們知道主程序的最終代碼是到

ContextImpl.bindServiceCommon()

：

// ContextImpl.java
    private boolean bindServiceCommon(Intent service, ServiceConnection conn, int flags, Handler
            handler, UserHandle user) {
        IServiceConnection sd;
        if (mPackageInfo != null) {
            sd = mPackageInfo.getServiceDispatcher(conn, getOuterContext(), handler, flags);
        } else {
            throw new RuntimeException("Not supported in system context");
        }
        ...
        try {
            IBinder token = getActivityToken();
            ...
            int res = ActivityManager.getService().bindService(
                mMainThread.getApplicationThread(), getActivityToken(), service,
                service.resolveTypeIfNeeded(getContentResolver()),
                sd, flags, getOpPackageName(), user.getIdentifier());
            ...
        } ...
    }
// ActivityManager
public static IActivityManager getService() {
        return IActivityManagerSingleton.get();
    }

 private static final Singleton<IActivityManager> IActivityManagerSingleton =
            new Singleton<IActivityManager>() {
                @Override
                protected IActivityManager create() {
                    final IBinder b = ServiceManager.getService(Context.ACTIVITY_SERVICE);
                    final IActivityManager am = IActivityManager.Stub.asInterface(b);
                    return am;
                }
            };

ActivityManager.getService()是

IActivityManager.Stub.asInterface(b)

，這個肯定是Proxy類（套娃了，不過問題不大），我們要來看看bindService做了什麼，由于IActivityManager是編譯産生的，是以我暫時還沒有找到IActivityManager，但是我們知道它的實作肯定和我們自己所編譯出來的如出一轍，甚至我們自己都可以寫出來：

// 這個地方是照着 IUserManger.Stub.Proxy 仿寫的，也看了開篇Blog的内容
// IActivityManager.Stub.Proxy
      @Override
      public int bindService(IApplicationThread caller, IBinder token,
           Intent service, String resolvedType, IServiceConnection connection, int flags, int userId) throws android.os.RemoteException {
                android.os.Parcel _data = android.os.Parcel.obtain();  // 1
                android.os.Parcel _reply = android.os.Parcel.obtain();  // 2
                int _result;
                try {
                    _data.writeInterfaceToken(DESCRIPTOR);
                    _data.writeStrongBinder(caller != null ? caller.asBinder() : null);  // 3
                    _data.writeStrongBinder(token);  // 4
                    service.writeToParcel(data, 0);
                    _data.writeString(resolvedType);
                    _data.writeStrongBinder(connection.asBinder()); // 5
                    _data.writeInt(flags);
                    _data.writeInt(userId);
                    mRemote.transact(TRANSACTION_bindService, data, reply, 0);  // 6
                    reply.readException();
                    _result = reply.readInt(); // 7
                } finally {
                    _reply.recycle();
                    _data.recycle();
                }
                return _result;
      }

注釋1：獲得一個傳出去的序列化資料 data

注釋2：獲得一個用于接收的序列化資料 reply

注釋3、4、5：通過

writeStrongBinder()

把 Binder資料寫入到 data中

注釋6：調用原生層的

transact()

，傳入資料

注釋7：在傳回結果reply讀出資料result

其中，注釋3、4、5、6是這個方法的關鍵。就是參數是這麼從用戶端程序傳出去的。

我們來看看

writeStrongBinder()

，它是一個native方法：

// frameworks/base/core/jni/android_os_Parcel.cpp
static void android_os_Parcel_writeStrongBinder(JNIEnv* env, jclass clazz, jlong nativePtr, jobject object)
{
    Parcel* parcel = reinterpret_cast<Parcel*>(nativePtr);
    if (parcel != NULL) {
        const status_t err = parcel->writeStrongBinder(ibinderForJavaObject(env, object));
        if (err != NO_ERROR) {
            signalExceptionForError(env, clazz, err);
        }
    }
}

這裡調用了兩個函數，一個是調用了

ibindForJavaObject

得到一個IBinder，在傳入到

Parcel->writeStrongBinder()

中：

先來看看前者

// frameworks/base/core/jni/android_os_Parcel.cpp
sp<IBinder> ibinderForJavaObject(JNIEnv* env, jobject obj)
{
    if (obj == NULL) return NULL;

    if (env->IsInstanceOf(obj, gBinderOffsets.mClass)) {
        JavaBBinderHolder* jbh = (JavaBBinderHolder*)
            env->GetLongField(obj, gBinderOffsets.mObject);
        return jbh != NULL ? jbh->get(env, obj) : NULL;  // 1
    }
    if (env->IsInstanceOf(obj, gBinderProxyOffsets.mClass)) {
        return (IBinder*)
            env->GetLongField(obj, gBinderProxyOffsets.mObject); // 2
    }
    return NULL;
}

注釋1：如果傳進來的binder是 gBinderOffsets，則 new一個

JavaBBinder

并傳回。

注釋2：如果傳進來的bind是 gBinderProxyOffsets（代理類），類中的代理對象。（也就是封裝在裡面了，取出來用）

由于我們是用戶端程序，是以進來的并不是代理類，是以

ibinderForJavaObject()

會傳回一個 JavaBBinder傳回給我們。

再來看看 Parcel.writeStrongBinder()：

// frameworks\native\libs\binder\Parcel.cpp
status_t Parcel::writeStrongBinder(const sp<IBinder>& val)
{
    return flatten_binder(ProcessState::self(), val, this);
}

status_t flatten_binder(const sp<ProcessState>& /*proc*/,
    const sp<IBinder>& binder, Parcel* out)
{
    ...
    if (binder != NULL) {
        IBinder *local = binder->localBinder();  // 1
        if (!local) {
            BpBinder *proxy = binder->remoteBinder();
            if (proxy == NULL) {
                ALOGE("null proxy");
            }
            const int32_t handle = proxy ? proxy->handle() : 0;
            obj.type = BINDER_TYPE_HANDLE;
            obj.binder = 0; /* Don't pass uninitialized stack data to a remote process */
            obj.handle = handle;
            obj.cookie = 0;
        } else {
            obj.type = BINDER_TYPE_BINDER;  // 2
            obj.binder = reinterpret_cast<uintptr_t>(local->getWeakRefs());
            obj.cookie = reinterpret_cast<uintptr_t>(local);
        }
    } else {
        obj.type = BINDER_TYPE_BINDER;
        obj.binder = 0;
        obj.cookie = 0;
    }

    return finish_flatten_binder(binder, obj, out);
}

inline static status_t finish_flatten_binder(
    const sp<IBinder>& /*binder*/, const flat_binder_object& flat, Parcel* out)
{
    return out->writeObject(flat, false);
}

在writeStrongBinder中調用了

flatten_binder()

，

注釋1：localBinder()是取出Binder中的資料，用來辨別傳入Binder的程序是否是目前程序，是以local不為null，會走到else中去

注釋2：設定 type為

BIND_TYPE_BINDER

最後把這些資料寫到輸出資料中。也就是一開始我們的 _data。

接下來看下

mRemote.transact()

這個方法，mRemote是

ServiceManager

傳回給我們的，它是一個 BinderProxy對象，是以會調用

BinderProxy.transact()

：

// Binder.java
// BinderProxy ->
    public boolean transact(int code, Parcel data, Parcel reply, int flags) throws RemoteException {
        ....
        try {
            return transactNative(code, data, reply, flags);
        } ...
    }

調用了 native層的

transactNative()

：

// android_util_Binder.cpp
static jboolean android_os_BinderProxy_transact(JNIEnv* env, jobject obj,
        jint code, jobject dataObj, jobject replyObj, jint flags) // throws RemoteException
{
    ...
    Parcel* data = parcelForJavaObject(env, dataObj);  // 1
    ..
    Parcel* reply = parcelForJavaObject(env, replyObj); // 2
    ...
    IBinder* target = (IBinder*)
        env->GetLongField(obj, gBinderProxyOffsets.mObject);  // 3
    ....
    status_t err = target->transact(code, *data, reply, flags); // 4
    ....
}

注釋1、2：通過

parcelForJavaObject()

把 Java層的Parce -> Natve層的Parcel，data是參數資料，reply是結果資料

注釋3：把 java層的 ActivityManagerService的

BinderProxy

轉換成 Native層的

BpBinder

注釋4：調用

BpBinder.transact()

到這裡我就不往下說了，BpBinder會調用

IPCThreadState.transact()

、

writeData()

、

talkWithDriver()

、

waitForResponse()

等方法去深入到 Kernel層的Binder，具體請看： Android Binder原理（三）系統服務的注冊過程，裡面寫了一個系統服務注冊到ServiceManager的過程，其中就有上述接下來的過程。

這樣我們的Binder資料就從用戶端程序傳出去了。

2.3 ActivityManagerService接收資料

如果一個支援Binder通信的程序被建立後，它會開啟一條線程加入到Binder線程池中，并通過

joinThreadPool()

開啟死循環，讀 Binder驅動中的

BR_TRANSACTION

（因為用戶端程序傳入的是

BC_TRANSACTION

）指令，具體可以看《Android進階解密》第三章應用程式程序的建立。

// IPCThreadState.cpp
void IPCThreadState::joinThreadPool(bool isMain)
{
    ...
    do {
        ...
        result = getAndExecuteCommand();
        ...
    } while (result != -ECONNREFUSED && result != -EBADF);
    ...
    talkWithDriver(false);
}

可以看到在死循環中不斷調用

getAndExecuteCommand()

：

status_t IPCThreadState::getAndExecuteCommand()
{
    ...
    result = talkWithDriver();
    if (result >= NO_ERROR) {
        size_t IN = mIn.dataAvail();
        if (IN < sizeof(int32_t)) return result;
        cmd = mIn.readInt32();
        ...
        result = executeCommand(cmd);

       ...
    }

    return result;
}

// IPCThreadState.cpp
status_t IPCThreadState::talkWithDriver(bool doReceive)
{
    if (mProcess->mDriverFD <= 0) {
        return -EBADF;
    }
    //和Binder驅動通信的結構體
    binder_write_read bwr; //1
    //mIn是否有可讀的資料，接收的資料存儲在mIn
    const bool needRead = mIn.dataPosition() >= mIn.dataSize();
    const size_t outAvail = (!doReceive || needRead) ? mOut.dataSize() : 0;
    bwr.write_size = outAvail;
    bwr.write_buffer = (uintptr_t)mOut.data();//2
    //這時doReceive的值為true
    if (doReceive && needRead) {
        bwr.read_size = mIn.dataCapacity();
        bwr.read_buffer = (uintptr_t)mIn.data();//3
    } else {
        bwr.read_size = 0;
        bwr.read_buffer = 0;
    }
   ...
    if ((bwr.write_size == 0) && (bwr.read_size == 0)) return NO_ERROR;
    bwr.write_consumed = 0;
    bwr.read_consumed = 0;
    status_t err;
    do {
        IF_LOG_COMMANDS() {
            alog << "About to read/write, write size = " << mOut.dataSize() << endl;
        }
#if defined(__ANDROID__)
        if (ioctl(mProcess->mDriverFD, BINDER_WRITE_READ, &bwr) >= 0)//4
            err = NO_ERROR;
        else
            err = -errno;
#else
        err = INVALID_OPERATION;
#endif
     ...
    } while (err == -EINTR);
    ...
    return err;
}

talkWithDriver()

就是通過

ioctl

讀取有沒有想要的BR資料，有就響應，調用

executeCommand()

：

status_t IPCThreadState::executeCommand(int32_t cmd)
{
    BBinder* obj;
    RefBase::weakref_type* refs;
    status_t result = NO_ERROR;

    switch ((uint32_t)cmd) {
    ....
    case BR_TRANSACTION:
        {
            binder_transaction_data tr;  // 1
            result = mIn.read(&tr, sizeof(tr)); // 2
            ....
            Parcel buffer;
            buffer.ipcSetDataReference(
                reinterpret_cast<const uint8_t*>(tr.data.ptr.buffer),
                tr.data_size,
                reinterpret_cast<const binder_size_t*>(tr.data.ptr.offsets),
                tr.offsets_size/sizeof(binder_size_t), freeBuffer, this); // 3
            ....
            Parcel reply;
            status_t error;
            if (tr.target.ptr) {
                if (....) {
                    error = reinterpret_cast<BBinder*>(tr.cookie)->transact(tr.code, buffer,
                            &reply, tr.flags);  // 4
                }
            } ...
           ....
        }
        break;
    ...
    return result;
}

這裡隻要截取

BR_TRANSACTION

，因為用戶端程序發的是

BC_TRANSATION

注釋1：建立

binder_transaction_data

結構體的對象tr，它是IPCThread專用的 Parcel包，在用戶端程序的IPCThreadState調用transact時也是用這個類型

注釋2：mIn是Binder驅動的讀到的Parcel資料，通過 read()方法把這些資料寫入到 tr中

注釋3：通過寫好的資料重新構造一個 Parcel包。（把它修改成AMS用的包）

注釋4：調用

BBinder.transact()

，這裡的 BBinder是指 ActivityManagerService在Service端的對象，也就是自己。最後會調用自己的

onTransact()

，會調用父類也就是

IActivityManager.onTransact()

在

IActivityManager

對 onTransact應該是對

TRANSACTION_bindService()

case處理，雖然我們沒有 IActivityManager這個類，但是我們通過

IUserManager

檔案，可以仿寫一份 IActivityManager的代碼：

// 跟IActivityManager.Stub.Proxy類一樣， 根據 IUserManager 仿寫 IActivityManager.Stub.onTransact()，
// 代碼參照開篇Blog，即Android7.0 的Binder傳回的處理
    @Override
        public boolean onTransact(int code, android.os.Parcel data, android.os.Parcel reply, int flags) throws android.os.RemoteException {
            java.lang.String descriptor = DESCRIPTOR;
            switch (code) {
                ...
                case TRANSACTION_bindService: {
                    data.enforceInterface(descriptor);
                    IBinder b = data.readStrongBinder();   // 1
                    IApplicationThread app = ApplicationThreadNative.asInterface(b);
                    IBinder token = data.readStrongBinder();
                    Intent service = Intent.CREATOR.createFromParcel(data);
                    String resolvedType = data.readString();
                    b = data.readStrongBinder();
                    IServiceConnection conn = IServiceConnection.Stub.asInterface(b);
                    int fl = data.readInt();
                    int userId = data.readInt();
                    int res = bindService(app, token, service, resolvedType, conn, fl, userId); // 5
                    reply.writeNoException();
                    reply.writeInt(res);
                    return true;
                }
                default: {
                    return super.onTransact(code, data, reply, flags);
                }
            }
        }

在拿到 natvie層的Pacel包後，進行拆包。

注釋1-2前：通過readString() 、readInt()、

readStrongBinder()

拆包，怎麼裝包的就怎麼拆包

注釋2：執行

ActivityManagerService.bindService()

，正式開啟 AMS之旅。

我們來看看解包的一個方法

readStrongBinder()

，它和裝包的

writeStrongBinder()

對應：

// Parcel.cpp
status_t Parcel::readStrongBinder(sp<IBinder>* val) const
{
    status_t status = readNullableStrongBinder(val);
    if (parcel != NULL) {
        return javaObjectForIBinder(env, parcel->readStrongBinder());
    }
    return status;
}

status_t Parcel::readNullableStrongBinder(sp<IBinder>* val) const
{
    return unflatten_binder(ProcessState::self(), *this, val);
}

readStrongBinder()調用了

readNullableStrongBinder()

，它裡面調用了

unflatten_binder()

：

// Parcel.cpp
status_t unflatten_binder(const sp<ProcessState>& proc,
    const Parcel& in, sp<IBinder>* out)
{
    const flat_binder_object* flat = in.readObject(false);
    if (flat) {
        switch (flat->type) {
            case BINDER_TYPE_BINDER:
                *out = reinterpret_cast<IBinder*>(flat->cookie);
                return finish_unflatten_binder(NULL, *flat, in);
            case BINDER_TYPE_HANDLE:
                *out = proc->getStrongProxyForHandle(flat->handle); // 1
                return finish_unflatten_binder(
                    static_cast<BpBinder*>(out->get()), *flat, in);
        }
    }
    return BAD_TYPE;
}

我們在用戶端程序傳入進來flat的是

BINDER_TYPE_BINDER

，但是我跟你講，這裡拿到的是

BINDER_TYPE_HANDLE

，因為

如果是非跨程序調用

資料Parcel包在kernel層不會做修改
如果是跨程序調用

kernel層的
binder_transaction() 會修改這個值，即 BINDER_TYPE_BINDER -> BINDER_TYPE_HANDLE

是以這裡會在注釋1中得到一個

BpBinder

，然後傳回。

也就是說

readStrongBinder(Parcel)

可以拿到 parcel包裡面的的Binder資料并轉化為 BpBinder, 然後把BpBinder通過

Parcel.javaObjectForIBinder()

轉換成

BinderProxy

。在Android7.0可以找到這個轉換，8.0後我突然找不到了…不知道為什麼。以後找機會再查查吧。

到這裡，就已經明了了，用戶端程序的 Binder 到了服務端程序後會包裝成 BinderProxy。

這句話也可以換成：

任意一個程序的IBinder 通過 Binder機制到達了另外一個程序後，就會包裝成一個 BinderProxy。

這就回到了我最開始的第二點疑問，通過Service -> AMS -> MainActivity.onServiceConnection(IBinder) 中的 IBinder是一個BindProxy類。

3. 總結

從一開始我的兩個問題，到現在也算是解決了。

自定義Service并不需要通過

addService()

來加入到 ServiceManager，因為它隻要别的程序能夠持有它的BinderProxy，就可以調用它的方法。

其次 Binder在跨程序後會轉換成 BindProxy，這也是為什麼AIDL中能夠拿到 Proxy類。

IActivityManager 的代碼到底時怎麼樣的？
Android7.0 的 readStrongBinder() 顯示的用了 javaObjectForIBinder() 把 unflatten_binder得到 BpBinder轉換成了 BinderProxy，但是Andorid8.0我卻沒有看到這樣的代碼，到了BpBinder就好了…不知道是不是我看漏了，反正查了半天沒查到…

從AIDL來看Binder的通信原理（基于Andorid8.0）

1.關于系統Service和自定義Service的差別

2. 從AIDL上看Binder

2.1 用于程序傳輸的Stub類

2.2 BindService 用戶端程序傳出流程

2.3 ActivityManagerService接收資料

3. 總結

繼續閱讀

nginx location中斜線的位置的重要性

27 Best Free Eclipse Plug-ins for Java Developer to be ProductiveCode Quality PluginsText Editor PluginsDependency ManagementVersion Control Integration PluginsFramework Development Continuous Integration Related PluginsOther Utility Plugins

Java String.format方法的簡單使用

neo4j之cypher使用文檔

GitHub連夜封殺！這份阿裡 10W 字内部 Java 字面試手冊到底有多強？

spark/scala關于【資源檔案】加載方法概述外部檔案加載方案測試資源檔案打包入jar包中小結

詳解STM32單片機的堆棧

mybatis_入門程式Mybatis入門

AOP程式設計_Android優雅權限架構(1)概念基礎，2021金三銀四前言正文大綱正文

Effective Java 8:通用程式設計

OOM三種類型

工廠模式-三種類型

【遞歸】高效率求2的n次幂

Android APK檔案反編譯Android APK檔案反編譯

win10本地scala和spark安裝安裝scala安裝spark

scala (3) Function 和 Method
