Introduction

短消息服務（SMS）提供了一種向GSM/UMTS/EPS手機發送有限大小消息的方法。短信服務的提供利用了一個服務中心，作為短資訊的儲存和轉發中心。是以，GSM/UMTS/EPS-PLMN需要支援服務中心和移動台之間的短消息傳輸。

移動源消息應從MS傳輸至服務中心。這些使用者可能是為其他移動使用者或固定網絡上的使用者指定的。移動端接資訊應從服務中心傳輸到移動終端。這些資訊可由其他移動使用者（通過移動源短消息）或各種其他來源（如語音、電傳或傳真）輸入服務中心。

Definitions

alert-SC：由GSM/UMTS PLMN提供的服務單元，用于通知先前向特定MS發起了不成功的短消息遞送嘗試的SC，該MS現在被PLMN識别為已恢複操作

status report：SC通知發起MS送出給SME的短消息的結果

Gateway MSC For Short Message Service(SMS-GMSC)：MSC的功能，能夠從SC接收短消息，詢問HLR路由資訊和SMS資訊，并将短消息傳送到VMSC或接收方MS的SGSN

IP-Short-Message-Gateway (IP-SM-GW)：負責基于IP的UE和SC之間的協定互通的功能

Loop Prevention (LP)：允許SMS應用程式禁止轉發或自動生成可能導緻無限循環的消息的資訊元素。

Messages Waiting (MW)：使PLMN存儲資訊（消息等待訓示）的服務元素，列出那些嘗試向該PLMN中的MS發送短消息失敗的SCs

Messages Waiting Indication (MWI)：要存儲在與MS相關聯的HLR和VLR中的資料，訓示在一組SCs中有一個或多個消息等待被傳送到MS（由于不成功的傳送嘗試）

Messages Waiting Data (MWD)：MWI（消息等待訓示）的一部分，存儲在HLR中。MWD由SMSC（短消息服務中心）的位址清單組成，該位址清單中有等待發送到移動裝置的消息。

Home Location Register(HLR)：歸屬位置寄存器是在蜂窩網絡中找到的資料庫。它除了存儲基于位置區域的資訊外，還存儲與服務和功能相關的訂戶資料。

Mobile Management Entity (MME)：為位于指定為MME區域的地理區域中的移動站執行分組交換功能的交換機

Mobile-services Switching Centre (MSC)：為位于指定為MSC區域的地理區域中的移動台執行交換功能的交換機

Mobile Station Memory Capacity Exceeded Flag (MCEF)：部分MWI存儲在HLR中。

MCEF是一個布爾參數，訓示MWD的位址清單是否包含一個或多個條目，因為向MS傳遞短消息的嘗試失敗，并導緻MS記憶體容量超出

Mobile Station Not Reachable Flag (MNRF)：部分MWI存儲在VLR、MME和HLR中。MME支援本檔案中規定的與MNRF有關的VLR的所有要求。

MNRF是一個布爾參數，訓示MWD的位址清單是否包含一個或多個條目，因為向MS發送短消息的嘗試失敗了，原因是訂戶不在。

Mobile station Not-Reachable-for-GPRS (MNRG)：部分MWI存儲在SGSN和HLR中

MNRG是一個布爾參數，訓示MWD的位址清單是否包含一個或多個條目，因為向MS傳遞短消息的嘗試失敗，原因是使用者缺席

Mobile Station Not Reachable-via-the-MSC-Reason (MNRR-MSC)：MWI在HLR中的一部分，當在MSC向MS發送短消息的嘗試失敗并導緻使用者缺席時，它存儲MS缺席的原因

Mobile Station Not Reachable-via-the-SGSN-Reason (MNRR-SGSN)：MWI在HLR中的一部分，當在MSC向MS發送短消息的嘗試失敗并導緻使用者缺席時，它存儲MS缺席的原因

More Messages To Send (MMS)：資訊元素，提供一個MS接收來自SC的短消息的時候，資訊是否還有更多的消息等待從該SC發送到MS

Service Centre (SC)：負責在SME和MS之間中繼、存儲和轉發短消息的功能

Short Message Entity (SME)：可以發送或接收短消息的實體。

SME可以位于固定網絡、MS或SC中。

SMS STATUS REPORT：短消息傳輸協定資料單元，向接收MS通知由MS先前送出的源于移動的短消息的狀态，即SC是否能夠轉發該消息，或者該消息是否被存儲在SC中以供稍後傳送

SMS COMMAND：短消息傳輸協定資料單元，使MS能夠在SC調用操作

例如，MS可以删除短消息、取消TP狀态報告請求、查詢短消息的狀态或請求由SC執行的另一功能。

SMS DELIVER：包含使用者資料（短消息）的短消息傳輸協定資料單元，從SC發送到MS

SMS SUBMIT：包含使用者資料（短消息）的短消息傳輸協定資料單元，從MS發送到SC

TPDU： Transfer protocol data unit，傳輸協定資料單元

3. 服務和服務要素

3.1 Basic services

MS狀态改變：從連接配接态到空閑态，從空閑态到連接配接态，或者正在Handover的時候，短信傳輸可能會失敗。

還有可能依次接收具有相同的起始位址和辨別的兩個短消息，即消息參考号（MO）或SC時間戳（MT）。這種情況可能是由于RP或CP層（例如，在MSC間切換期間）的錯誤造成的，其中它可能是重複的消息，否則它可能是有效的新消息。

是以，接收實體應規定檢查短消息中包含的其他參數，以确定是否要丢棄第二條短消息。在Android中，如果下面6個資訊都相同，則判斷為同一條短信，将第二條丢棄：

發端address

MO号碼

count總數

序列号

時間戳

消息内容

(其中count和序列号是針對：用于連接配接多部分SMS消息的字段)

3.2 Short Message Service elements

3.2.0 Introduction

短信包括8個要素，特别是送出和接收消息：

有效期；

服務中心時間戳；

協定辨別符；

More Message to Send；

優先級；

Message-Waiting；

Alert-SC。

MT相關ID。

3.2.1 有效期

TP Validity Period參數值表示短消息有效的時間段，即在向接收者發送之前，SC應保證短消息在SC存儲器中存在多長時間。

3.2.2 服務中心時間戳

服務中心時間戳是一種資訊元素，通過它，服務中心将短消息到達服務中心的SM-TL實體的時間通知收件人MS。時間值包含在每個發送給MS的SMS中。

3.3.3 協定辨別符

協定辨別符是資訊元素，SM-TL通過該資訊元素表示正在使用的高層協定，或者表示與某種類型的遠端資訊處理裝置的互通。

協定辨別符資訊元素使用消息類型中的特定字段：

SMS SUBMIT

SMS SUBMIT-REPORT for RP-ACK

SMS DELIVER DELIVER

SMS-DELIVER-REPORT for RP-ACK

SMS_STATUS_REPORT

SMS COMMAND TP Protocol Identifier (TP PID)

3.3.4 More Message to Send

More Messages to Send是SC通知MS在該SC中有一條或多條消息等待發送給MS的資訊元素。More Messages to Send資訊元素使用message SMS DELIVER，TP More Messages to Send（TP MMS）中的布爾參數。

3.3.5 優先和非優先資訊的傳遞

優先級是由SC或SME提供的資訊元素，用于向PLMN訓示消息是否為優先級消息。

如果MS被确定為暫時不在，則不應嘗試傳遞非優先級消息。

如果MS未被識别為暫時不存在，則應嘗試傳遞非優先級消息，無論MS是否被識别為沒有可用記憶體容量。

無論MS是否被識别為暫時不存在或沒有可用記憶體容量，都應嘗試傳遞優先級消息。

3.3.6 Message Waiting

消息等待是使PLMN能夠提供HLR、SGSN和VLR的服務元素，接收者MS與該HLR、SGSN和VLR相關聯的資訊，即在發起SC中有消息等待被遞送到MS。該服務元素僅在先前針對非單個短消息的由于手機暫時不在或MS記憶體容量超出而導緻SM不成功遞送嘗試的情況下使用。

該資訊表示消息等待訓示（MWI），包括

消息等待資料（MWD）、

GPRS不可到達的移動台（MNRG）、

IP不可到達的UE（UNRI）、

移動台不可到達标志（MNRF）、

通過MSC不可到達的移動台（MNRR-MSC），

移動不可通過位于HLR中的SGSN原因（MNRR-SGSN）、

UE不可到達原因（UNRR）和移動台存儲容量超出标志（MCEF）到達；

位于SGSN中的GPRS不可到達移動台（MNRG）和位于VLR中的移動台不可到達标志（MNRF）。

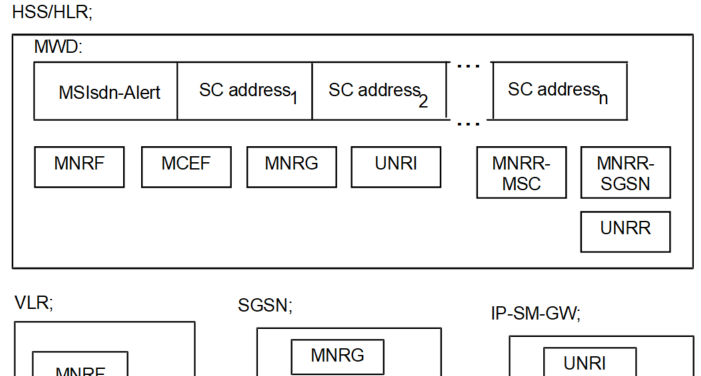

圖1顯示了一個示例。

圖1 Example of how information on one MS can be put in relation to SC(s) in order to fulfil the requirement of Alert SC mechanism

MWD應包含一份SCs位址清單（SC Addr），該位址以前曾嘗試過不成功的消息傳遞。為了能夠将警報消息發送給每個嘗試向MS發送非單次SM的SC，HLR應存儲IMSI-Alert以及SC位址的參考。

3.2.7 Alert-SC

Alert-SC是服務元素，它可以由一些GSM/UMTS plmn提供，以通知SC MS：

1. 由于無法通路MS或超出了MS記憶體容量，傳送嘗試失敗；以及

2. PLMN現在認為：

   a) 已恢複操作（例如已響應尋呼請求）；或

   b) 有新的可用記憶體（這意味着移動裝置是可通路的）。

SC的重複傳送嘗試可能有兩種類型：

1. 一種重複的傳送嘗試，因為SC已被告知MS處于活動狀态并且可以接收短消息

2. SC的自主重複傳遞嘗試。

   這兩個選項的應用由SC和網絡的提供商定義。

3.2.7a MT Correlation ID

MT相關ID是僅當接收MS的HPLMN使用SMS路由器或IP-SM-GW時才使用的服務元素。它用于将前向SM操作與先前的資訊檢索操作相關聯。

MT相關ID的使用增強了安全性。通過分析在轉發短消息操作中接收到的相關ID，可以容易地從相關資訊檢索操作的起源地檢查它，進而導緻檢測到“假”和“欺騙”SMS。

在協定層的IMSI IE中使用MT相關ID來代替IMSI。是以，其結構被定義為與該元素完全相同：

圖2 Structure of the MT Correlation Sender ID：它由9位十進制數字組成，在其使用壽命内應是唯一的。出于安全目的，其值應為随機配置設定的數字，而不是順序配置設定的數字。

3.2.9 Status report capabilities

SMS還向SC提供通知MS先前發送的源于移動的短消息的狀态的能力。消息的狀态可以是：

• 成功傳遞給SME；
• SC無法将消息轉發給SME。原因可能是永久性或暫時性的錯誤。永久性錯誤可能是，例如有效期過期、SME位址無效。臨時性錯誤可能是，例如SC SME連接配接中斷，SME暫時不可用。

3.3 Unsuccessful short message TPDU transfer SC > MS

3.3.1 Errors occurring during transfer of TPDU to MS

這些錯誤通常是由于PLMN或MS中的限制或不支援的服務造成的。錯誤訓示從SMS GMSC傳回給SC，但MS的進一步診斷資訊不可用。

3.3.2 Errors occurring after TPDU arrives at MS

SMS-DELIVER_REPORT包含錯誤資訊

Error indication	Status (Permanent or Temporary)	Meaning
Unknown subscriber	P	The PLMN rejects the short message TPDU because there is not allocated an IMSI or a directory number for the mobile subscriber in the HLR (see 3GPP TS 29.002 [15]).
Teleservice not provisioned	P	The PLMN rejects the short message TPDU because the recipient MS has no SMS subscription (see 3GPP TS 29.002 [15]).
Call barred	T	The PLMN rejects the short message TPDU due to barring of the MS (see 3GPP TS 29.002 [15], description of the Barring supplementary service, 3GPP TS 22.004 [3] and 3GPP TS 23.011[7]), description of Call barred due to Unauthorised Message Originator, 3GPP TS 29.002 [15], and description of Operator Determined Barring, 3GPP TS 22.041 [4] and 3GPP TS 23.015 [8]).
Facility not supported	T	The VPLMN rejects the short message TPDU due to no provision of the SMS in the VPLMN (see 3GPP TS 29.002 [15]).
Absent subscriber	T	The PLMN rejects the short message TPDU because ①there was no paging response via the SGSN, MSC or both (see 3GPP TS 24.008 [12] & 3GPP TS 29.002 [15])，②the IMSI GPRS or both records are marked detached (see 3GPP TS 29.002 [15]); ③the MS is subject to roaming restrictions (see “Roaming not allowed”, 3GPP TS 29.002 [15]); ④deregistered in the HLR. The HLR does not have an MSC, SGSN or both numbers stored for the target MS, (see 3GPP TS 29.002 [15]); ⑤Unidentified subscriber (see 3GPP TS 29.002 [15]); ⑥MS purged (see 3GPP TS 29.002 [15]) ; ⑦the MS is not registered in the HSS/HLR for IMS; ⑧there was no SIP response received by the IP-SM-GW; ⑨the MS is temporarily unavailable (e.g. in power saving mode due to eDRX). (The reasons for absence are assigned integer values in table 1a. The appropriate integer value is sent with the absent subscriber error indication as defined in 3GPP TS 29.002 [15])
MS busy for MT SMS	T	The PLMN rejects the short message TPDU because of congestion encountered at the visited MSC or the SGSN. Possible reasons include any of the following events in progress: ①short message delivery from another SC; ②IMSI or GPRS detach ③Location Update or Inter SGSN Routing Area Update; ④paging; ⑤emergency call; ⑥call setup.
SMS lower layers capabilities not provisioned	T	The PLMN rejects the short message TPDU due to MS not being able to support the Short Message Service. The short message transfer attempt is rejected either due to information contained in the class mark, or the MSC not being able to establish connection at SAPI = 3 (see 3GPP TS 24.008 [12] and 3GPP TS 29.002 [15]).
Error in MS	T	The PLMN rejects the short message TPDU due to an error occurring within the MS at reception of a short message, e.g. protocol error.
Illegal Subscriber	P	The PLMN rejects the short message TPDU because the MS failed authentication.
Illegal Equipment	P	The PLMN rejects the short message TPDU because the IMEI of the MS was black listed in the EIR.
System failure	T	The PLMN rejects the short message TPDU due to network or protocol failure others than those listed above (see 3GPP TS 29.002 [15]).
Memory Capacity Exceeded	T	The MS rejects the short message since it has no memory capacity available to store the message.

Status：永久或臨時

兩組錯誤訓示之間的關系如表1所示。每個錯誤分為“臨時”或“永久”兩類。該分類給出了MS是否可能在合理的時間内變得可實作的訓示，并且是以提供了SC要采取的建議操作，即存儲消息以便稍後傳輸，或者丢棄消息。

3.4 Unsuccessful short message TPDU transfer MS->SC

3.4.1 Errors occurring during transfer of TPDU to SC

這些錯誤通常是由于PLMN中的限制或不支援的服務造成的。MSC或SGSN向MS傳回錯誤訓示，但SC不能提供進一步的診斷資訊

3.4.2 Errors occurring after TPDU arrives at SC

SMS-SUBMIT-REPORT包含錯誤資訊

3.5 将補充業務與短消息業務結合使用

隻有3GPP TS 22.004[3]和3GPP TS 23.011[7]中定義的補充業務的子集可以與短消息業務結合使用。該子集包括以下補充業務：

所有的5個限制服務。

3.6 營運商決定限制在短消息業務中的适用性

網絡特性營運商确定的限制（參見3GPP TS 22.041[4]）适用于短消息服務。

如果短消息由于操作員确定的限制而失敗，則會将适當的錯誤原因傳回給發端人

3.7 多條短消息傳輸

為了避免對在服務中心等待的每個消息對移動裝置進行尋呼、認證等的需要，SC可以向SMS-GMSC訓示有更多的消息要發送。當給出該訓示時，将調用MAP過程，以便将該訓示傳遞給VMSC，并且在SC中等待的所有短消息都被傳輸之前，VMSC不會釋放MS。

3.8 短信和網際網路電子郵件互通

MT SMS:

[<from address><space>]<message>

MO SMS:

[<to address><space>]<message>

The to address or from address may take the form:

[email protected]

or

User Name <[email protected]>

3.9 短信壓縮

短消息可以根據3GPP TS 23.042[26]中描述的壓縮算法進行壓縮。

壓縮和解壓可在SME之間或SME和SC之間進行。

壓縮僅适用于TPDU的TP使用者資料部分。壓縮報頭必須在緊接可能存在的任何TP使用者資料報頭字段之後的TP使用者資料字段的第一個八位位元組處開始。
