自學Aruba2.1-Aruba Web UI --Dashbord面闆介紹

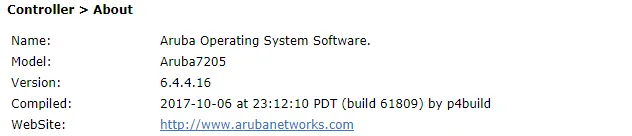

本文所有設計的的controller版本資訊如下：  Aruba7205 V6.4.4.16

主要由面闆Dashboard、Monitoring、Configuration、Diagnostics、Maintenance組成。

1. 面闆Dashboard-Performance

性能彙總

• 直覺表達使用者總數、2.4G/5G數量及健康指數百分比、SNR、speed、goodput
• 直覺表達AP 的goodput總量、使用者資料包資訊、信道品質等

2 面闆Dashboard-Usage

  使用率

• 使用者及AP的使用情況
• 預設前5名使用者數量最多的AP，也可檢視前5名2.4G/5G使用者數量最多的AP
• 2.4G/5G頻段利用情況
• 終端裝置系統分布情況
• 總體的帶寬使用情況、或每一個SSID的帶寬使用情況
• 終端裝置app分布情況

3 面闆Dashboard-Potential Issues

   潛在的問題：使用者或頻段的潛在問題， 若存在可單擊，檢視具體存在的問題。

4 面闆Dashboard-AppRF

   基于APP分類、角色、ssid、應用層協定檢視流量

5 面闆Dashboard-Security

主要是AP分類（包含流氓AP） ，事件， 及預設流氓AP接入的終端資訊。

6  面闆Dashboard-UCC

語音類資訊， 暫時未啟用該功能

7 面闆Dashboard-Contorller

• 展示本機資訊（名字，型号，MAC位址，運作時間，版本号、主從機、IP位址等）
• 儀表展示本機性能CPU、記憶體、溫度、風扇
• 本機模拟圖形端口

8 面闆Dashboard-WLANs

 展示所有SSID，及對應使用者，ap數量，頻段，吞吐量等資料

9 面闆Dashboard-Access Points

展示AP所有資訊

10 面闆Dashboard-Clients

 展示所有終端資訊。

• default columns
• air quality metrics
• to/from client stats
• custom columns
