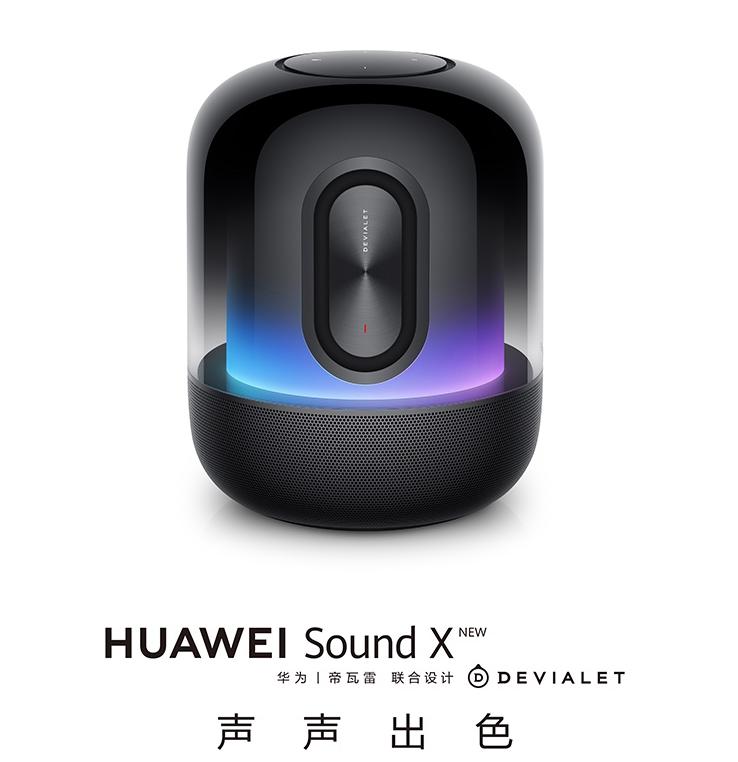

華為Sound X 2021是華為第三代Sound系列智能音箱，采用了全新的設計理念，在優雅的外觀設計中融入了更多時尚化以及年輕化元素。内置一個50W低頻單元加四個5W中頻單元和一個3W高頻單元的揚聲器組合，搭配兩個無源輻射器，組成三分頻揚聲器系統。
同時，這款音箱還是HarmonyOS鴻蒙系統的超級終端，支援華為手機，平闆以及安卓手機連接配接，具備七種單色加一種混色，并具備智慧燈效，具備智能家居控制。同時還支援兩台音箱組建無線立體聲，可搭配智慧屏使用，是華為智能家居中的重要環節。
充電頭網拿到了這款音箱配套的電源擴充卡，電源為65W功率，24V2.71A輸出，固定線纜，下面就來一起看看這款電源的拆解吧。
華為Sound X 2021音箱原裝65W擴充卡開箱
這款擴充卡機身樣式是十分經典的華為原裝充電器風格，外殼高光亮面處理。
機身正背面均設計有小凹面，友善使用者插拔使用。
配備固定式國标插腳，靠一側布局。
輸入端外殼印有擴充卡參數
型号：HW-240271C00
輸入：100-240V~50/60HZ 1.5A
輸出：24V2.71A
制造商：深圳市航嘉馳源電氣股份有限公司
擴充卡已經通過了CCC認證以及VI級能效認證。
另外擴充卡自帶DC圓頭輸出線纜。
線纜與機身交界處做了抗彎折處理。
端頭90°彎折設計，友善音箱布局。
測得擴充卡機身高度為69.63mm。
寬度為69.68mm。
厚度為29.2mm。
另外測得線纜長度約為1.5米。
機身體積和蘋果60W充電器的相當。
拿在手上的大小直覺感受。
擴充卡帶線總重量約為241g。
華為Sound X 2021音箱原裝65W擴充卡拆解
對華為Sound X 2021音箱原裝65W擴充卡的外觀、大小以及參數等做了基本了解後，下面充電頭網就對其進行詳細拆解，一起來看看這款擴充卡的具體用料做工。
從充電器插腳側拆開外殼，外殼内部有泡棉緩沖。輸入插腳通過導線連接配接到PCBA子產品，導線焊點打膠加強絕緣。
充電器PCBA子產品使用散熱片完全包裹，卡扣固定。
PCBA子產品背面散熱片采用卡扣和錫焊固定。
拆掉散熱片，變壓器與元件之間塗白膠填充及導熱，電路闆背面與散熱片之間貼有絕緣片和導熱墊，将熱量均勻散發。
輸入端導線先壓端子後焊接，并使用膠水加強。
PCBA背面的導熱墊特寫。
測得子產品長度為65.72mm。
寬度為66.2mm。
厚度為25.22mm。
PCB正面一覽，輸入端壓敏電阻與溫度保險絲串聯，用于輸入異常過壓保護，輸入端慢熔保險絲、共模電感、NTC熱敏抑制電阻等元件一應俱全。初級開關管與次級肖特基二極管均有散熱片，輸出采用固态電容濾波。
PCBA背面有多塊矽膠墊，支撐背面散熱片與PCB之間的空隙。
背面是初級PWM控制器和用于輸出電壓回報的光耦，以及對應的外圍元件。
通過觀察發現，這款電源擴充卡采用反激開關電源架構設計，輸出固定電壓。考慮到輸出電壓較高，電流較小，加之音箱供電非連續，采用了肖特基整流方式。并且電源輸入端壓敏電阻串聯溫度保險絲進行過熱保護，内部大面積散熱設計，适合長時間插電運作。下面我們就從輸入端開始一一了解各個器件。
電源輸入端慢熔保險絲來自貝特電子，保險絲規格為3.15A 250V。
壓敏電阻來自賽爾特，SFV10D561KT，在出現過壓情況時電阻擊穿，切斷保險絲，保護充電器内部其他電路。
溫度保險絲特寫，賽爾特ATCO合金型，Y系列，額定電流5A，額定動作溫度130℃，和壓敏電阻使用熱縮管固定在一起，用于監測壓敏電阻溫度，在溫度過高時切斷壓敏電阻與電路的連接配接。
抑制上電沖擊電流的NTC熱敏電阻，型号10S2R5M，用于抑制擴充卡插電時的沖擊電流，防止打火。
安規X2電容，0.47μF，用于抑制差模幹擾。
共模電感采用磁環繞制，兩個線圈之間有絕緣闆加強絕緣，底部采用絕緣闆加強絕緣。
輸入的交流電經過保險絲、EMI濾波電路後進入到整流橋，由整流橋轉換為脈動直流電。
初級濾波電容來自AiSHi艾華，HS系列耐高溫115℃，450V120μF。
主要晶片供電電容規格為50V10μF。
開關電源初級控制器絲印SHt，采用SOT23-6封裝。
初級開關管來自東芝，TK13A65U，NMOS，耐壓650V，導阻0.32Ω，采用TO220F封裝。開關管固定在散熱片上增強散熱。
用于反激RCD吸收電路的高壓陶瓷電容特寫，10nF，耐壓1000V。
變壓器特寫，使用絕緣膠帶嚴密纏繞。
輸出肖特基整流管來自平偉，PSM30U150CT，30A，耐壓150V，用于擴充卡輸出整流。這裡使用肖特基二極管可以得到更快的瞬态響應。
用于回報輸出電壓的EL1019光耦。
兩顆Y電容特寫。
由于擴充卡的輸出電壓為24V，這裡選用耐壓35V的固态電容濾波，第一顆為820μF 35V。
另一顆固态電容為1000μF 35V。
輸出濾波電感，采用雙線繞制，磁環底部固定有絕緣闆與PCB隔離。
輸出線特寫，采用同軸結構，PCB上焊接有線卡固定輸出線。
全部拆解完畢，來張全家福。
充電頭網拆解總結
通常來說，智能音箱通常為24小時不斷電，随時使用非常友善。華為針對智能音箱的應用習慣，對Sound X 2021的電源擴充卡進行了針對性的優化設計。首先是輸入端壓敏電阻與溫度保險絲使用熱縮管固定在一起，可以在壓敏電阻異常過熱時切斷電源，確定安全。
内部使用大面積散熱片，有助于長時間大功率工作時的散熱，開關管與輸出整流管均使用大面積金屬散熱片，能夠有效地将熱量散發。針對音箱類産品負載不穩定的特性，電源内部使用肖特基二極管代替使用廣泛的同步整流，能獲得更好的瞬态響應。
在拆解中還發現，這款電源由業内大廠航嘉代工，内部采用東芝初級開關管，配合平偉肖特基整流管，電容采用AiSHi艾華耐高溫系列，能有效保證産品壽命周期内的電源可靠性，滿足24小時通電的使用需求。
