Apache Pulsar 延遲消息投遞解析

一、什麼是延遲消息投遞

延遲消息投遞在MQ應用場景中十分普遍，它是指消息在發送到 MQ 服務端後并不會立馬投遞，而是根據消息中的屬性延遲固定時間後才投遞給消費者，一般分為定時消息和延遲消息兩種：

• 定時消息：Producer 将消息發送到 MQ 服務端，但并不期望這條消息立馬投遞，而是推遲到在目前時間點之後的某一個時間投遞到 Consumer 進行消費。
• 延遲消息：Producer 将消息發送到 MQ 服務端，但并不期望這條消息立馬投遞，而是延遲一定時間後才投遞到 Consumer 進行消費。

目前在業界，騰訊雲的 CMQ 和阿裡雲的 RocketMQ 也都支援延遲消息投遞：

• CMQ：将消息延遲期間定義為”飛行狀态“，可通過設定 DelaySeconds 配置延遲範圍，取值範圍為 0 - 3600 秒，即消息最長不可見時長為 1 小時。
• RocketMQ：開源版本延遲消息臨時存儲在一個内部主題中，支援特定的 level，例如定時 5s，10s，1m 等，商業版本支援任意時間精度。

開源的 NSQ、RabbitMQ、ActiveMQ 和 Pulsar 也都内置了延遲消息的處理能力。雖然每個 MQ 項目的使用和實作方式不同，但核心實作思路都一樣：Producer 将一個延遲消息發送到某個 Topic 中，Broker 将延遲消息放到臨時存儲進行暫存，延遲跟蹤服務（Delayed Tracker Service）會檢查消息是否到期，将到期的消息進行投遞。

二、延遲消息投遞的使用場景

延遲消息投遞是要暫緩對目前消息的處理，在未來的某個時間點再觸發投遞，實際的應用場景非常多，比如異常檢測重試、訂單逾時取消、預約提醒等。

• 服務請求異常，需要将異常請求放到單獨的隊列，隔 5 分鐘後進行重試；
• 使用者購買商品，但一直處于未支付狀态，需要定期提醒使用者支付，逾時則關閉訂單；
• 面試或者會議預約，在面試或者會議開始前半小時，發送通知再次提醒；

TDMQ 最近就有個使用 Pulsar 延遲消息的 Case：業務要對兩套系統的日志消息進行關聯，其中一套系統由于查詢 Hbase 可能會逾時或失敗，需要将失敗的關聯任務在叢集空閑的時候再次排程。

三、如何使用Pulsar延遲消息投遞

Pulsar 最早是在 2.4.0 引入了延遲消息投遞的特性，在 Pulsar 中使用延遲消息，可以精确指定延遲投遞的時間，有 deliverAfter 和 deliverAt 兩種方式。其中 deliverAt 可以指定具體的時間戳；deliverAfter 可以指定在目前多長時間後執行。兩種方式的本質是一樣的，Client 會計算出時間戳送到 Broker。

1. deliverAfter發送

producer.newMessage()        .deliverAfter(long time, TimeUnit unit)        .send();

2. deliverAt發送

producer.newMessage()        .deliverAt(long timestamp)        .send();

在 Pulsar 中，可以支援跨度很大的延時消息，比方說一個月、半年；同時在一個 Topic 裡，既支援延時消息，也支援非延時消息。下圖展示了 Pulsar 中延遲消息的具體過程：

producer 發送的 m1/m3/m4/m5 有不同的延遲時間，m2 是不需要延遲投遞的正常消息，consumer 消費時會根據不同的延遲時間進行 ack。

四、Pulsar延遲消息投遞實作原理

從上面的使用方式可以看出，Pulsar 支援的是秒級精度的延遲消息投遞，不同于開源 RocketMQ 支援固定時間 level 的延遲。

Pulsar 實作延遲消息投遞的方式比較簡單，所有延遲投遞的消息會被 Delayed Message Tracker 記錄對應的 index。index 是由 timestamp | LedgerID | EntryID 三部分組成，其中 LedgerID | EntryID 用于定位該消息，timestamp 除了記錄需要投遞的時間，還用于 delayed index 優先級隊列排序。

Delayed Message Tracker 在堆外記憶體維護着一個 delayed index 優先級隊列，根據延遲時間進行堆排序，延遲時間最短的會放在頭上，時間越長越靠後。consumer 在消費時，會先去 Delayed Message Tracker 檢查，是否有到期需要投遞的消息，如果有到期的消息，則從 Tracker 中拿出對應的 index，找到對應的消息進行消費；如果沒有到期的消息，則直接消費正常的消息。

如果叢集出現 Broker 當機或者 topic 的 ownership 轉移，Pulsar 會重建 delayed index 隊列，來保證延遲投遞的消息能夠正常工作。

五、Pulsar延遲消息投遞面臨的挑戰

從 Pulsar 的延遲消息投遞實作原理可以看出，該方法簡單高效，對 Pulsar 核心侵入性較小，可以支援到任意時間的延遲消息。但同時發現，Pulsar 的實作方案無法支援大規模使用延遲消息，主要有以下兩個原因：

1. delayed index隊列受到記憶體限制

一條延遲消息的 delayed index 由三個 long 組成，對于小規模的延遲消息來說，記憶體開銷并不大。但由于 index 隊列是 subscription 級别，對于 topic 的同一個 partition 來說，有多少個 subscription 就需要維護多少個 index 隊列；同時，由于延遲消息越多、延遲的時間越長，index 隊列記憶體占用也會更多。

2. delayed index隊列重建時間開銷

上面有提到，如果叢集出現 Broker 當機或者 topic 的 ownership 轉移，Pulsar 會重建 delayed index 隊列。對于跨度時間長的大規模延遲消息，重建時間可能會到小時級别。為了減小 delayed index 隊列重建時間，雖然可以給 topic 分更多的 partition 提高重建的并發度，但沒有徹底解決重建時間開銷問題。

六、Pulsar延遲消息投遞未來工作

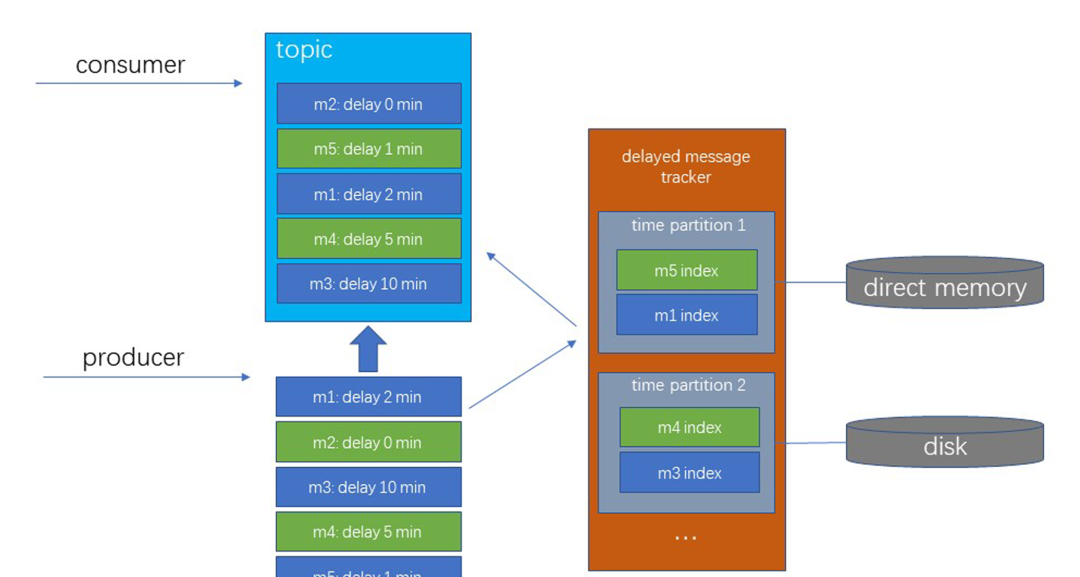

Pulsar 目前的延遲消息投遞方案簡單高效，但處理大規模延遲消息時仍然存在風險。關于延遲消息投遞，社群和資料平台部 MQ 團隊下一步将聚焦在支援大規模延遲消息。目前讨論的方案是在 delayed index 隊列加入時間分區，Broker 隻加載目前較近的時間片 delayed index 到記憶體，其餘時間片分區持久化磁盤，示例圖如下圖所示：

上圖中，我們按 5 分鐘的間隔對 delayed index 隊列進行分區，m5 和 m1 放在了 time partition 1，由于延遲時間最近，放在了記憶體；m4 和 m3 在 time partition 2，延遲時間比較靠後，index 存儲在了磁盤。該方案不僅可以減少 delayed index 隊列重建時間開銷，還可以降低對記憶體的依賴。

結語

本文為大家介紹了延遲消息投遞的相關概念和使用場景，并詳細拓展了 Apache Pulsar 的實作原理。Pulsar 目前方案簡單高效，支援秒級精度的延遲消息投遞，但在處理大規模延遲消息時還有一些局限。
