SpringCloud Sentinel 學習筆記

Sentinel 教程學習筆記

- 學習進度
- 1. Sentinel 介紹
  - 1.1 Sentinel 的組成
  - 1.2. Sentinel 的特征
  - 1.3. 相關概念
- 2. Sentinel 初體驗
  - 2.1 限流規則體驗
    - 2.1.1 修改pom.xml添加依賴
    - 2.1.2 定義一個Controle來測試CentinelAPI
    - 2.1.3 測試限流效果
  - 2.2 熔斷降級體驗
    - 2.2.1 添加依賴；
    - 2.2.2 在controller中定義資源
    - 2.2.3 在controller定義熔斷規則
- 3. Sentinel 控制台
  - 3.1 本地控制台搭建
  - 3.2 用戶端接入控制台
  - 3.3 Sentinel 定義資源的方式
    - 3.3.1 抛出異常的方式
    - 3.3.2 傳回布爾值方式定義資源
    - 3.3.3 異步調用支援
    - 3.3.4 注解方式定義資源
- 4. Sentinel進階
  - 4.1 Sentinel 和 SpringCloud整合
  - 4.2 Sentinel對Fegin的支援
  - 4.3 Sentinel 對 Spring Cloud Gateway 的支援
  - 4.4 系統自适應保護
  - 4.5 Sentinel授權控制

P19

核心庫（Java 用戶端）：不依賴任何架構 / 庫，能夠運作于所有 Java 運作時環境，同時對 Dubbo / Spring Cloud 等架構也有較好的支援；

控制台（Dashboard）：基于 Spring Boot 開發，打包後可以直接運作，不需要額外的 Tomcat 等應用容器；

豐富的應用場景： Sentinel 承接了阿裡巴巴近 10 年的雙十一大促流量的核心場景，例如秒殺（即突發流量控制在系統容量可以承受的範圍）、消息削峰填谷（對于突然到來的大量請求，您可以配置流控規則，以穩定的速度逐漸處理這些請求，進而避免流量突刺造成系統負載過高）、叢集流量控制、實時熔斷下遊不可用應用等;

完備的實時監控： Sentinel 同時提供實時的監控功能。您可以在控制台中看到接入應用的單台機器秒級資料，甚至 500 台以下規模的叢集的彙總運作情況;

廣泛的開源生态： Sentinel 提供開箱即用的與其它開源架構 / 庫的整合子產品，例如與 Spring Cloud、Dubbo、gRPC 的整合。您隻需要引入相應的依賴并進行簡單的配置即可快速地接入 Sentinel;

完善的 SPI 擴充點： Sentinel 提供簡單易用、完善的 SPI 擴充接口。您可以通過實作擴充接口來快速地定制邏輯。例如定制規則管理、适配動态資料源等;

資源資源是Sentinel的關鍵概念，它可以是Java應用程式中的任何内容，比如程式提供的服務，或者是一段代碼。隻要通過Sentinel API定義的代碼，就是資源，能夠被Sentinel保護起來。大部分情況下，可以使用方法簽名，URL，甚至服務名稱作為資源名來表示資源。

規則規則是指圍繞着資源的實時狀态設定的規則，它可以包括流量控制規則、熔斷降級規則以及保護規則。所有規則可以動态實時調整。

流量控制：根據系統的處理能力對流量進行控制，處理不了的請求直接丢棄；

熔斷降級：如果某個資源不穩定，最終會導緻請求發生堆積，在微服務系統中進而導緻級聯錯誤，熔斷機制可以應對這種問題，對資源進行控制，讓請求快速失敗，避免影響其他的資源而産生級聯故障；當資源被降級後，在接下來的降級時間視窗内，對該資源的調用都會自動熔斷（預設行為是抛出DegradeException）；

使用SpringBoot工程，通過Sentinel的API來體驗一把資源的限流保護；下面的代碼是通過在代碼中定義限流規則的，在介紹到Sentinel控制台後，我們就可以在控制裡動态的設定限流規則；

<!--添加Sentinel依賴-->
        <dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-core</artifactId>
            <version>1.7.2</version>
        </dependency>

關鍵點

SphU.entry 來定義限流入口，并定義資源名稱；
使用@PostConstruct注解在構造方法執行後，添加自定義的限流規則；
BlockException 限流規則被觸發後抛出的異常；

package com.linwei.sentinel.control;

import com.alibaba.csp.sentinel.Entry;
import com.alibaba.csp.sentinel.SphU;
import com.alibaba.csp.sentinel.slots.block.BlockException;
import com.alibaba.csp.sentinel.slots.block.RuleConstant;
import com.alibaba.csp.sentinel.slots.block.flow.FlowRule;
import com.alibaba.csp.sentinel.slots.block.flow.FlowRuleManager;
import org.springframework.web.bind.annotation.GetMapping;
import org.springframework.web.bind.annotation.RestController;

import javax.annotation.PostConstruct;
import java.util.ArrayList;
import java.util.List;

/**
 * @author: linwei
 * @date: 2021/7/15 22:41
 * @Description:
 */

@RestController
public class TestContorl {

    @GetMapping("/hello")
    public String hello(){
        try (Entry entry = SphU.entry("Hello")){ //限流入口
            return "Hello Sentinel!";  //這裡就是被保護的資源
        }catch (BlockException ex){
            ex.printStackTrace();
            return "系統繁忙，稍後重試！";  //限流規則觸發後的操作
        }

    }

    // 定義限流規則
    // @PostConstruct 該注解的作用是在目前類的構造原函數執行之後執行的方法
    @PostConstruct
    public void initFlowRules(){
        //1. 建立存放限流規則的集合
        List<FlowRule> rules = new ArrayList<>();
        //2. 建立限流規則
        FlowRule rule1 = new FlowRule();
        // 定義資源
        rule1.setResource("Hello");
        // 定義限流規則類型
        rule1.setGrade(RuleConstant.FLOW_GRADE_QPS);
        // 設定QPS的限流值
        rule1.setCount(2);

        //3. 将限流規則存放到集合中
        rules.add(rule1);
        //4. 加載限流規則
        FlowRuleManager.loadRules(rules);

    }
}

我們在代碼裡設定的限流規則是每秒處理兩個QPS，是以當我們在浏覽器頻繁重新整理請求

/hello

時，就會觸發限流規則；

浏覽器顯示如下：

Hello Sentinel!

系統繁忙，稍後重試！

熔斷降級會在調用鍊路中，某個資源出現不穩定狀态時（例如調用逾時或異常比例升高），對這個資源的調用進行限制，讓請求快速失敗，避免影響到其他的資源導緻級聯錯誤。當資源被降級後，在接下來的降級時間視窗内，對該資源的調用都會自動熔斷（預設行為是抛出DegradeException）；

熔斷降級的規則設定有兩種方式：

本地代碼設定；

在Sentinel控制台動态設定；

以下以本地代碼為例進行示範：

這一步跟上面的2.1.1是一樣的，已經添加過依賴，這一步就可以跳過；

下面是使用了注解的方式定義資源；

@RestController
public class TestController {

    // Sentinel 注解方式定義資源;  限流控制
    @GetMapping("ann-test")
    @SentinelResource(value="sentinel-ann",blockHandler = "exceptionHandler")
    public String annotionTest(){
        return "hello sentinel annotation";
    }

    // blockHandler函數
    public String exceptionHandler(BlockException ex){
        ex.printStackTrace();
        return "系統繁忙，請稍後";
    }


    // Sentinel 注解方式定義資源  熔斷控制
    @SentinelResource(value = "sentinel-deg",fallback = "exceptionHandler2")
    @RequestMapping("/deg-test")
    public String degradeTest(){
        return "hello sentinel degrade test!";
    }

    //降級方法
    public String exceptionHandler2(){
        return "觸發熔斷降級，系統繁忙，請稍後";
    }

}

我們繼續在上面的代碼裡，用代碼的方式進行定義熔斷規則，使用sentinel控制台後，這個步驟就不用要了，隻需要上面定義好資源後，在控制台去定義規則即可；

// 定義熔斷規則
    // @PostConstruct 該注解的作用是在目前類的構造原函數執行之後執行的方法
    @PostConstruct
    public void initFlowRules(){
        //1. 建立存放限流規則的集合
        List<DegradeRule> rules = new ArrayList<>();
        //2. 建立限流規則
        DegradeRule rule = new DegradeRule();
        // 定義資源
        rule.setResource("sentinel-deg");
        // 定義限流規則類型：熔斷降級（秒級RT）類型
        rule.setGrade(RuleConstant.DEGRADE_GRADE_RT);
        // 設定門檻值
        rule.setCount(0.01);
        // 降級的時間視窗，機關為s
		rule.setTimeWindow(10);
        //3. 将限流規則存放到集合中
        rules.add(rule);
        //4. 加載限流規則
        DegradeRuleManager.loadRules(rules);

    }

在浏覽器方式

http://localhost:8080/deg-test

，慢速重新整理可以正常傳回，快速重新整理幾次後，出現

觸發熔斷降級，系統繁忙，請稍後

，并且之後再次重新整理，即使慢速重新整理還是提示繁忙，等待10秒後，又正常顯示了，說明對資源的熔斷降級生效了。

下載下傳jar包；

方式1：從 release 頁面下載下傳最新版本的控制台 jar 包(sentinel-dashboard-1.8.2.jar)；
方式2：也可以從最新版本的源碼自行建構 Sentinel 控制台；

啟動jar包

java -Dserver.port=9000 -jar sentinel-dashboard-1.8.2.jar

通路Sentinel控制台

浏覽器打開： http://localhost:9000/ 登陸賬号密碼預設均為sentinel；

（參考官網，普通Springboot項目接入Sentinel控制台）

預設情況下Sentinel 會在用戶端首次調用的時候進行初始化，開始向控制台發送心跳包。也可以配置

sentinel.eager=true ,取消Sentinel控制台懶加載。

打開浏覽器即可展示Sentinel的管理控制台。

在用戶端pom.xml引入 Transport 子產品來與 Sentinel 控制台進行通信

<dependency>
    <groupId>com.alibaba.csp</groupId>
    <artifactId>sentinel-transport-simple-http</artifactId>
    <version>1.8.2</version>
</dependency>

啟動時加入 JVM 參數指定sentinel控制台的Ip和端口，并指定目前用戶端的名稱

-Dcsp.sentinel.dashboard.server=localhost:9000 -Dproject.name=sentinel-demo

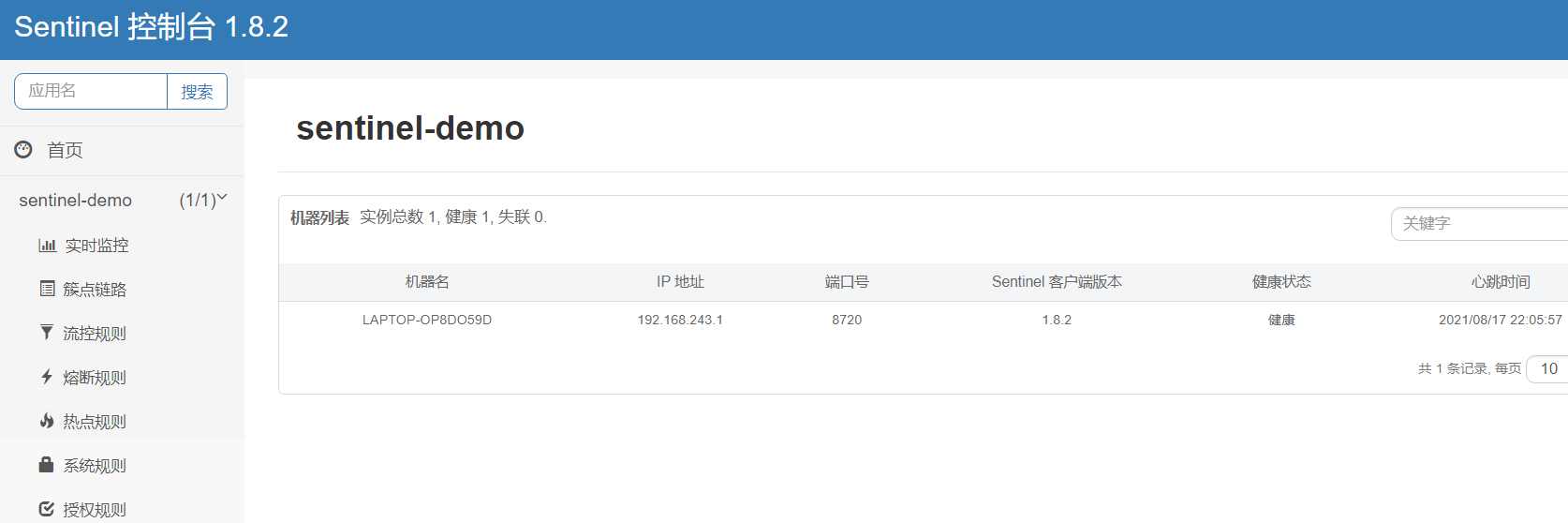

完成以上步驟後即可在 Sentinel 控制台上看到對應的應用，機器清單頁面可以看到對應的機器,如果看不到，就通路以下用戶端，因為sentinel預設是懶加載；

将代碼裡的限流規則注釋掉，在sentinel控制台添加限流規則

@RestController
public class TestContorl {

    @GetMapping("/hello")
    public String hello(){
        Entry entry = null;
        try { //限流入口
            entry = SphU.entry("Hello");
            return "Hello Sentinel!";  //這裡就是被保護的資源
        }catch (BlockException ex){
            ex.printStackTrace();
            return "系統繁忙，稍後重試！";  //限流規則觸發後的操作
        } finally {
            if (entry != null) {
                entry.exit();
            }

            ContextUtil.exit();
        }
    }

    // 定義限流規則
    // @PostConstruct 該注解的作用是在目前類的構造原函數執行之後執行的方法
    /*@PostConstruct
    public void initFlowRules(){
        //1. 建立存放限流規則的集合
        List<FlowRule> rules = new ArrayList<>();
        //2. 建立限流規則
        FlowRule rule1 = new FlowRule();
        // 定義資源
        rule1.setResource("Hello");
        // 定義限流規則類型
        rule1.setGrade(RuleConstant.FLOW_GRADE_QPS);
        // 設定QPS的限流值
        rule1.setCount(2);

        //3. 将限流規則存放到集合中
        rules.add(rule1);
        //4. 加載限流規則
        FlowRuleManager.loadRules(rules);

    }*/

}

Sentinel 定義資源的方式有以下幾種：

抛出異常的方式
傳回布爾值方式
異步調用支援
注解方式
主流架構的預設适配

Sentinel中SphU包含了try-catch風格的API，用這種方式，當資源發生了限流之後會抛出BlockException異常。這個時候可以捕獲異常，進行限流之後的邏輯處理，例如：

把需要控制流量的代碼用 Sentinel API SphU.entry("HelloWorld") 和 entry.exit() 包圍起來即可

try (Entry entry = SphU.entry("Hello")){ //限流入口,被保護的資源
        return "Hello Sentinel!";  //這裡就是被保護的資源
    }catch (BlockException ex){
        ex.printStackTrace();
         return "系統繁忙，稍後重試！";  //限流規則觸發後的操作
    }

Sentinel中SphO的API提供if-else風格的API，用這種方式，當資源發生了限流之後會傳回false，這個時候可以根據傳回值，進行限流之後的邏輯處理；

SphO.entry(xxx)需要與SphO.exit()成對出現，否則會導緻調用鍊記錄異常，抛出ErrorEntryFreeException異常

定義一個測試的controller，然後在Sentinel控制添加對應資源的限流規則，檢視限流時候生效；正常情況下，限流觸發後會執行else裡面的邏輯；

@RequestMapping("boolean-test")
    public String booleanTest(){
        if(SphO.entry("sentinel-boolean")){ //限流入口，被保護的資源名稱
            try {
                // 被保護的資源...
                return "通路成功！";
            }finally {
                // SphO.entry(xxx)需要與SphO.exit()成對出現，否則會導緻調用鍊記錄異常，抛出ErrorEntryFreeException異常
                SphO.exit(); //限流出口
            }
        }else{
            // 限流規則被觸發後的邏輯處理
            return "限流規則觸發，通路失敗！";
        }
    }

Sentinel支援異步調用鍊路，在異步調用中，需要通過SphU.asyncEntry(XXX)定義資源，并需要在異步回調函數中調用exit方法；

在本地引用的引導類中添加注解@EnableAsync，表示springboot項目開啟異步調用支援；

@EnableAsync
@SpringBootApplication
public class SentinelDemoApplication {

    public static void main(String[] args) {
        SpringApplication.run(SentinelDemoApplication.class, args);
    }

}

建立SyncService編寫異步調用方法

@Service
public class MyAsyncService {

    // @Async 注解表示該方法為異步調用方法
    @Async
    public void hello(){
        System.out.println("--->異步方法開始");
        try {
            Thread.sleep(5000);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }
        System.out.println("--->異步方法結束");
    }
}

在controller中調用異步方法，實作異步調用限流控制

// Sentinel 對異步調用的支援
    @Autowired
    private MyAsyncService asyncService;
    @GetMapping("async")
    public void asyncTest(){
        // 1. 進行限流控制
        AsyncEntry asyncEntry = null;
        try {
            asyncEntry = SphU.asyncEntry("sentinel-async"); // 定義限流資源名稱(限流入口)
            asyncService.hello(); // 異步方法調用
            System.out.println("----continue..."); // 異步方法調用後該語句繼續執行
        } catch (BlockException e) {
            System.out.println("---> 系統忙，請稍後！");  // 被限流或降級觸發後的邏輯處理
        }finally {
            if(asyncEntry != null){
                asyncEntry.exit();  // 限流出口
            }
        }

    }

Sentinel支援通過注解 @SentinelResource 注解方式定義資源并配置 blockHandler 函數來進行限流之後的處理。

步驟：

引入相關依賴;

因為Sentinel中使用AspectJ的擴充用于自定義資源、處理BlockException等，是以需要在項目中引入sentinel-annotation-aspectj依賴；

<dependency>
            <groupId>com.alibaba.csp</groupId>
            <artifactId>sentinel-annotation-aspectj</artifactId>
            <version>1.8.2</version>
    </dependency>

建立AspectJ的配置類

@Configuration
public class SentinelAspectConfig {

    @Bean
    public SentinelResourceAspect sentinelResourceAspect(){
        return new SentinelResourceAspect();
    }
}

建立testController，進行測試驗證；

// Sentinel 注解方式定義資源
    @GetMapping("ann-test")
    @SentinelResource(value="sentinel-ann",blockHandler = "exceptionHandler")
    public String annationTest(){
        return "hello sentinel annotation";
    }

    // blockHandler函數
    public String exceptionHandler(BlockException ex){
        ex.printStackTrace();
        return "系統繁忙，請稍後";
    }

SrpingCloudAlibaba 是阿裡巴巴提供，緻力于提供微服務開發的一站式解決方案。Spring Cloud Alibaba 預設為Sentinel 整合了Servlet、RestTemplate、FeignClient和Spring WebFlux。 Sentinel在Spring Cloud生态中，不僅不全了Hystrix在Servlet和RestTemplate這一塊的空白，而且還相容了Hystrix在FeignClent中限流降級的用法，并且支援運作時靈活配置和調整連休降級規則；

具體步驟

建立SpringBoot項目，在項目中引入spring-cloud-starter-alibaba-sentinel依賴

<dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-alibaba-sentinel</artifactId>
            <version>2.1.0.RELEASE</version>
        </dependency>

建立Controller用來測試

@RestController
public class TestController {

    // Sentinel 注解方式定義資源
    @GetMapping("ann-tet")
    @SentinelResource(value="sentinel-ann",blockHandler = "exceptionHandler")
    public String annotionTest(){
        return "hello sentinel annotation";
    }

    // blockHandler函數
    public String exceptionHandler(BlockException ex){
        ex.printStackTrace();
        return "系統繁忙，請稍後";
    }

}

在 application.properties 配置檔案中添加 Sentinel 控制台配置

# 應用名稱
spring.application.name=springcloudsentinel-demo
# 應用服務 WEB 通路端口
server.port=8081
# 設定Sentinel控制台的主機位址和端口
spring.cloud.sentinel.transport.dashboard=localhost:9000

Sentinel

适配了

Feign

元件。如果想要使用，除了引用

spring-cloud-starter-alibaba-sentinel

的依賴，還需要兩個步驟：

配置打開 Sentinel對Feign 的支援： feign.sentinel.enable=true
加入 spring-cloud-starter-openfeign 依賴使 Sentinel starter 自動化配置類生效

引入Spring Cloud Alibaba Sentinel依賴

<dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
        </dependency>

在application.properties配置檔案中開啟Sentinel對Feign的支援

#設定Sentinel控制台的主機位址和端口
spring.cloud.sentinel.transport.dashboard=localhost:9000
#打開Sentinel對Feign的支援
feign.sentinel.enabled=true

建立FallbackService，作為限流降級回調類，并在FeignAgent進行流控降級回調配置

// 限流或降級的回調類
@Component
public class FallbackService implements FeignAgent {
    //限流和降級的處理
    @Override
    public String hello() {
        return "系統繁忙，請稍候";
    }
}

定義feign用戶端接口

// feign 用戶端
@FeignClient(value = "sentinel-feign-provider", fallback = FallbackService.class)
public interface FeignAgent {

    @GetMapping("/api/v1/hello")
    String hello();
}

服務消費者的測試controller

@RestController
public class TestController{
	@Autowired
	private FeignAgent feignAgent;

	@GetMapping("/hello")
	public String hello(){
		return feignAgent.hello();
	}
}

設定限流規則測試

Sentinel與Feign整合時，流控規則的編寫形式為：http請求方式:協定://服務名/請求路徑和參數（請求路徑和參數為@FeignClient中的請求路徑，也就是本服務調用下遊服務的URL）

例如：
GET:http://sentinel-feign-provider/api/v1/hello 如果快速重新整理http://localhost:8090/api/v1/consumer/hello，會出現系統繁忙，請稍候
請求位址中包含參數的資源名配置

如果是多個@RequestParam，資源名不需要帶上@RequestParam, 如果請求路徑中包含@PathVariable，案例如下：

sentinel控制台資源名定義為：
GET:http://sentinel-feign-provider/api/v1/hello/{hello}
```
@FeignClient(value = "sentinel-feign-provider", fallback = FallbackService.class)
public interface FeignAgent {

    @GetMapping("/api/v1/hello/{hello}")
    String hello(@PathVariable(value = "hello") String hello);
}

```

Sentinel整合Spring Cloud gateway

在gateway的

pom.xml

中引入依賴;

<!-- Spring Cloud Alibaba Sentinel 依賴 -->
		<dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-starter-alibaba-sentinel</artifactId>
            <version>2.2.3.RELEASE</version>
        </dependency>
       <!-- Sentinel支援Spring Cloud Gateway 的依賴 -->
		<dependency>
            <groupId>com.alibaba.cloud</groupId>
            <artifactId>spring-cloud-alibaba-sentinel-gateway</artifactId>
            <version>2.2.3.RELEASE</version>
        </dependency>

建立

GatewayConfiguration

配置類，配置流控降級回調操作；

@Component
public class GatewayConfiguration {
     @PostConstruct
    public void doInit(){
         //設定限流或降級的回調函數
         GatewayCallbackManager.setBlockHandler(new BlockRequestHandler() {
             @Override
             public Mono<ServerResponse> handleRequest(ServerWebExchange serverWebExchange, java.lang.Throwable throwable) {
                return ServerResponse.status(200).syncBody("系統繁忙請稍後");
             }
         });
     }
}

application.yaml

中配置

sentinel

控制台通路位址;

spring:
  cloud:
    sentinel:
      transport:
        port: 8718
        dashboard: 127.0.0.1:8080

運作測試；

sentinel

在适配

spring cloud gateway

時提供了兩種配置規則：

route次元 ：即在spring配置檔案配置的路由條數，資源名為對應的 routeId ;

自定義API次元：使用者可以利用 Sentinel 提供的API來自定義一些自定義分組;

在sentinel控制台中，添加網關限流規則的界面跟普通限流規則的界面不太相同，如下圖：

API類型選擇Route ID , 就是輸入gateway中路徑的routeid; 如果選擇的是API分組，就需要先在Sentinel控制台網關目錄下的菜單“API管理” 裡定義API分組，然後在添加留白規則的這個界面上選擇API分組；

Sentinel系統自适應限流是從應用的整體次元進行入口流量控制，結合應用的Load,CPU使用率，總體平均RT，入口QPS和并發線程數等幾個次元的監控名額，通過自适應的流控政策，來讓系統入口流量和系統的負載達到一個平衡，讓系統盡可能保持最大吞吐量的同時保證系統整體的穩定性；

本地代碼方式；

Sentinel控制台動态配置；

@RestController
public class SysController {

    // 這裡定義的資源就沒有定義資源的名稱和處理函數了，因為系統自适應的次元是整個應用，sentinel也會有預設的限流和降級的處理函數;
    // EntryType.IN 表示這是一個入口資源,自适應保護也隻對這樣的入口資源生效;
    @SentinelResource(entryType = EntryType.IN)
    @RequestMapping("/sys")
    public String sysHello(){
        return "hello sentinel!";
    }

    // 代碼方式定義規則
    @PostConstruct
    private void initSystemRule(){
        //1. 建立存放限流規則的集合
        List<SystemRule> rules = new ArrayList<>();
        //2. 建立自适應規則
        SystemRule rule = new SystemRule();
        // 設定入口QPS
        rule.setQps(2);
        //3. 将限流規則存放到集合中
        rules.add(rule);
        //4. 加載限流規則
        SystemRuleManager.loadRules(rules);
    }

}

SpringCloud Sentinel 學習筆記

繼續閱讀

Java網絡程式設計-Socket程式設計初涉三（僞異步I/O模型的簡易多人聊天室）

馴服爛代碼_馴服Tomcat：Tomcat 5的過濾技巧

基于Springboot+VUE+Mysql的大學生校園疫情防控管理系統

Using MessageConverter

馴服爛代碼_C＃中的馴服配置

Spring Cloud整合Sleuth，當請求完成後，Zipkin沒有鍊路資訊

JAVA自學之路——馬士兵

Rabbitmq指令行手動建立隊列

整合 Spring 開發架構及服務端技術

SSM整合02---Spring-SpringMVC層一、添加web架構支援二、web.xml三、spring-mvc.xml

SSM架構（二）------------表現層的SpringMVC

Intellij idea基于Maven 的SSM 架構整合

Spring資料和Redis

SpringMVC的啟動過程源碼分析1 SpringMVC 配置XML的方式啟動2 SpringMVC純注解模式啟動

Java Spring 架構

SpringCloud微服務（四）之ribbon筆記ribbon是什麼？入門案例自定義均衡負載算法
