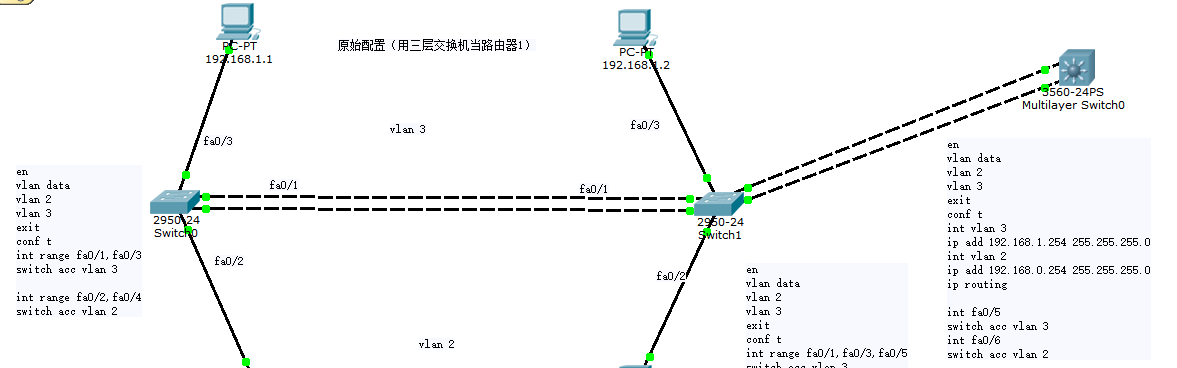

一、原始配置（用三層交換機當路由器1）
網絡的拓撲結構如下：
這種拓撲結構中是通過兩個二層交換機和一個三層交換機，分别設定vlan2，vlan3，再将二層交換機和三層的對應端口移入相應的vlan，最後再在三層交換機上分别對vlan配置設定Ip即可實作不同vlan間的通信。
二、原始配置（用三層交換機當路由器2）
這個實驗基本上與第一個實驗相同，不同之處在于三層交換機上的配置：隻需要對三層交換機的兩個端口配置ip即可。
三、原始配置（用三層交換機當路由器） - vlan - trunk
此模型相對于前兩種模型來說，有所簡化，主要就是路由器之間的連線使用了trunk接口，這樣的設計避免了端口的浪費，也是實際小型網絡中使用的。
此模型與前兩種在差別上就是把交換機之間的連線的接口做成trunk接口，其餘的跟第二個相似，也是給vlan分别配置ip。
四、原始配置（用三層交換機當路由器） - vlan - trunk - vtp
這個相對于前一個來說，就是使用了vtp協定，把三層交換機設為vtp server，其他的二層交換機設為vtp client，這樣的話在三層交換機上設定的vlan都會自動下發給二層交換機，這樣在工作量較大的時候就省去了分别給各個交換機配置vlan的操作。
五、原始配置（用三層交換機當路由器） - vlan - trunk - vtp - 端口聚合
en
vlan data
vtp client
exit
conf t
int port 2
int range fa0/1,fa0/10-12
channel-group 2 mode on
switch mode trunk
int fa0/3
switch acc vlan 3
int fa0/2
switch acc vlan 2 Switch0
en
vlan data
vtp client
exit
conf t
int port 1
int range fa0/5-8
channel-group 1 mode on
switch mode trunk
int port 2
int range fa0/1,fa0/10-12
channel-group 2 mode on
switch mode trunk
int fa0/3
switch acc vlan 3
int fa0/2
switch acc vlan 2 switch1
en
vlan data
vtp server
vtp domain hist
vlan 2 name v2
vlan 3 name v3
exit
conf t
int port 1
int range fa0/5-8
channel-group 1 mode on
switch trunk encap dot1q
switch mode trunk
int vlan 3
ip add 192.168.1.254 255.255.255.0
int vlan 2
ip add 192.168.0.254 255.255.255.0
ip routing Multilayer Switch0
這個結構是對上一個結構的優化，主要的優化點是：使用了網絡聚合，增加了帶寬，上一種拓撲在網絡中資料量較大的時候，網速會受影響，但是，此種網絡拓撲就能很好的解決上述的問題。
這個拓撲所用到的網絡知識有：
1）trunk，減少交換機接口的浪費 2）網絡聚合，增加帶寬 3）vtp協定，自動下發vlan
