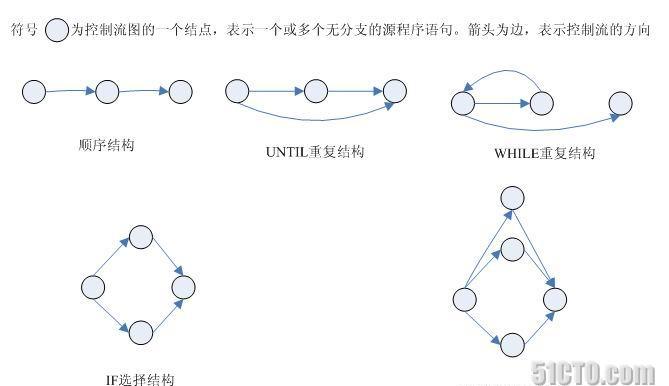

程式控制流圖
基本路徑測試法：設計出的測試用例要保證每一個基本獨立路徑至少要執行一次。
函數說明 ：
當i_flag=0；傳回 i_count+100
當i_flag=1；傳回 i_count *10
否則 傳回 i_count *20
輸入參數：int i_count ，int i_flag
輸出參數： int i_return;
代碼：
1 int Test(int i_count, int i_flag)
2 {
3 int i_temp = 0;
4 while (i_count>0)
5 {
6 if (0 == i_flag)
7 {
8 i_temp = i_count + 100;
9 break;
10 }
11 else
12 {
13 if (1 == i_flag)
14 {
15 i_temp = i_temp + 10;
16 }
17 else
18 {
19 i_temp = i_temp + 20;
20 }
21 }
22 i_count--;
23 }
24 return i_temp;
25 }
1)畫出程式控制流程圖
2)如：
圈中的數字代表的是語句的行号，也許有人問為什麼選4,6,13,8......作為結點，第2行，第3行為什麼不是結點，因為選擇結點是有規律的。讓我們看程式中；第2行，第3行是按順序執行下來的。直到第4行才出現了循環操作。而2，3行沒有什麼判斷，選擇等分支操作，是以我們把2，3，4全部合并成一個結點。其他的也是照這個規則合并，然後就有了上面的流程圖。
