2021年12月，一直與蘋果保持密切合作的大品牌belkin貝爾金推出了一款三合一磁吸無線充電闆WIZ016，這款産品在蘋果官網售價高達1098元，滿足蘋果新機使用者的高端選購需求。 值得一提的是，這款新推出的充電産品，是目前市面上唯一一款支援iWatch S7快充的多合一産品。
作為一款三合一磁吸無線充電闆，自然是支援蘋果的iPhone 12/13系列手機、耳機以及手表同時進行無線充電，而且由于内置的是蘋果MFM認證MagSafe無線充子產品，可以讓手機獲得和蘋果原裝配件一樣的15W無線充功率。下面充電頭網就對這款産品進行詳細拆解，看看實際用料做工如何。
值得一提的是，充電頭網此前還拆解過貝爾金7.5W磁吸無線充電器WIB003、貝爾金7.5W磁吸無線充電器WIA005、爾金MFM認證二合一無線充20W、貝爾金15W無線充電器、貝爾金三合一磁吸無線充電器WIZ009等産品，歡迎查閱。
一、貝爾金三合一無線充電闆外觀

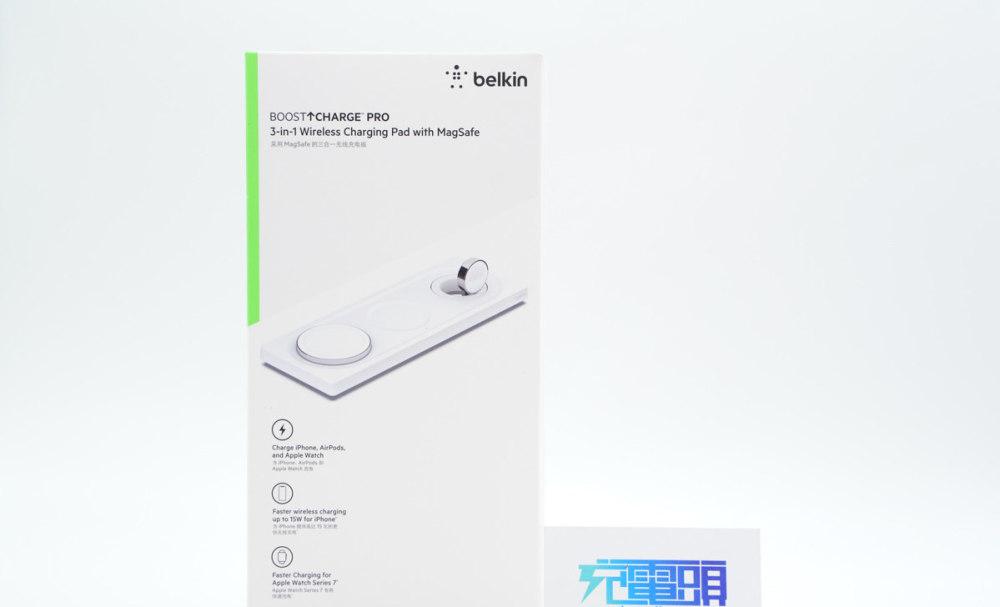

包裝盒正面印有belkin品牌logo、産品名稱、外觀圖以及三大賣點，最下方印有蘋果MFM認證辨別。
背面印有産品描述、可适配裝置和商家資訊。
可适配裝置包括iPhone 12系列、iPhone 13系列、AirPods Pro、帶無線充電盒的AirPods（二代）、AirPods無線充電盒以及Apple Watch全部型号。
包裝内含充電闆、充電器和說明書，充電闆外套塑膠袋防塵。
擴充卡采用跑道造型設計，頂部凹印貝爾金品牌logo，另外自帶DC輸出線纜。
充電器輸入端外殼上标注有參數
型号：2ACR040G CN
輸入：100-240V~50/60HZ 1.3A
輸出：15V2.67A
制造商：僑威科技股份有限公司
擴充卡已經通過了3C認證和VI級能效認證。
線纜使用橡膠圈捆紮，輸出端是DC圓頭。
貝爾金這款充電闆機身造型扁平，頂面以及側身采用矽膠材質，觸摸手感非常好，也凸顯了産品很有檔次。
闆子頂面左、中、右區域分别用于給手機、耳機和手表進行無線充電。
左側是直接嵌入一個磁吸無線充電器，交界處緊密沒有縫隙，做工很好。
耳機無線充區域内凹，避免滑落，邊緣處設有一顆訓示燈。
右側镂空安置手表磁吸充電闆，可擺動設計，使Apple Watch能橫置或立式進行無線充電。
底部外殼上貼有防滑墊，并印有産品參數
型号：WIZ016
輸入：40W（15V2.67A）
産品已經通過了CE、EAC、KC、NOM、NYCE、RoHS等認證。
輸入端設有T型凹槽，比對擴充卡直角DC圓頭，可隐藏插頭成為一個平面，且插頭固定不受拉扯，供電更穩定。
測得充電闆機身長度約為23.5cm。
寬度為86.55mm。
厚度為16.12mm。
充電闆拿在手上的直覺感受。
淨重約為473g。
産品一大優點便是可以支援蘋果全家桶同時進行無線充電。
并且可以激活蘋果iPhone 12/13系列手機的磁吸充電動畫。
測得給蘋果全家桶同時進行無線充電時的輸入功率為19.47W。
二、貝爾金三合一無線充電闆拆解
撕掉防滑膠墊可以看到外殼采用六顆螺絲封裝。
拆掉螺絲即可打開外殼，兩側的無線充子產品通過連接配接中間的PCB闆取電，邊緣設有配重鐵提升産品重量，避免滑動。
磁吸子產品以及PCB闆均采用螺絲進行固定。
拆掉螺絲取出PCB闆和磁吸子產品，闆子正面覆寫屏蔽罩。
拆掉屏蔽罩，闆子中心镂空，旁邊還有兩個小的屏蔽罩。
方形屏蔽罩下是一顆電感，左邊降壓晶片上貼有藍色導熱墊。
長方形屏蔽罩下設有一塊黑色小闆，闆子上設有手表磁吸無線充電路。
手機無線充子產品連接配接導線注膠加強。
另一面固定耳機無線充電線圈，并配有熱敏電阻進行溫度監控
DC輸入母座特寫。
輸入濾波電感特寫。
兩顆深圳谷峰G16P03 PMOS管，耐壓30V，用于輸入保護。
MPS MP2315同步降壓轉換器，輸入電壓最高24V，最大輸出電流3A，為耳機無線充降壓供電。
10μH合金降壓電感。
Airpods無線充電發射端控制晶片采用伏達半導體NU1509，內建了ARM-M0核心，涵蓋了高精度的FOD算法，符合WPC1.2.4 EPP協定，控制高精度的PWM輸出，支援LED充電狀态訓示，内置快充協定，并且支援完善全面的保護功能，滿足各種客戶的定制化需求。
伏達NU1509詳細資料。
充電頭網拆解了解到，伏達半導體的無線充方案還被小米MIX4手機專用100W立式風冷無線充電器、小米80W帆船風冷無線充、小米55W立式風冷無線充電器、小米智能追蹤式無線充、小米30W立式風冷無線充電器、mophie Charge Stream Pad Mini無線充電器、紫米20W無線快充車載支架等品牌的數十款産品采用。
伏達半導體NU1009A，內建功率級全橋MOS管，用于無線充電發射，内置開關穩壓及LDO為主要IC供電，且内置高精度電流檢測和解調以及I2C通信，內建完善的保護功能。
伏達 NU1009A 詳細資料。
科雅KYET MPP無線充專用薄膜電容，0.4μF，100V耐壓。
兩顆LED訓示燈特寫。
熱敏電阻特寫。
無線充電線圈繞制緊密。
TI德州儀器 TPS54335A 最高28V輸入，3A輸出同步降壓轉換器，内置開關管，工作頻率可調。将輸入降壓為手機MagSafe磁吸無線充電子產品供電。
屏蔽罩下面是15μH合金降壓電感。
降壓輸出濾波固态電容，規格為16V 82μF，來自永銘，VP4系列，超薄型貼片電容。
手機無線充電供電輸出電感濾波器特寫。
手機無線充子產品采用的是蘋果MFM認證MagSafe無線充電子產品，充電頭網已經詳細拆解過多遍，這裡就不再拆了，可點選連結檢視往期拆解。
PCB闆上的器件來自ST、MPS、英飛淩等大廠，用料十分豪華。
另外一路MP2315，降壓為手表無線充子產品供電。
濾波電感特寫。
黑色小闆上的無線充方案與充電頭網此前拆解蘋果Watch Series 7原裝磁吸無線充器的一模一樣，也就是說手表無線充部分也完全是蘋果原裝的。
小闆正面中心處是一顆降壓控制器，STM32L433RC，超低功耗單片機，内置80MHz ARM M4處理器，内置256KB 存儲器，支援USB連接配接和LCD液晶螢幕驅動。
兩側是TI的兩顆TPS51604 半橋驅動器，用于驅動無線充電功率管。
另一面設有調壓器件。
絲印338S00810-A0的定制晶片，用于無線充電電壓調節，下方電感配合晶片進行電壓調節，有多顆電容進行濾波及諧振。
手表無線充正面塑膠闆拆下，内部大量注膠成一個整體。
線圈上貼有一層感應線圈。
将無線充電線圈和電路闆挖出。
小闆是沒有元器件，主要用來聯通無線充電線圈。
手表無線充電線圈采用利茲線繞制。
全部拆解完畢，來張全家福。
充電頭網拆解總結
貝爾金這款三合一磁吸無線充電闆主打蘋果全家桶同時無線充電賣點，外出一天回到家裡将裝置随手一放即進行充電，使用十分友善。而且通過拆解發現，手機、手表無線充子產品均為蘋果原裝，是以不僅品質可靠，iPhone 12/13、Apple Watch也能獲得和蘋果原裝配件一樣的磁吸充電效果。
此外拆解發現PCB闆上還設有耳機無線充電電路，采用伏達半導體NU1509+NU1009A無線充方案，內建度高，并具備完善的保護功能，滿足各種客戶的定制化需求。據悉，Belkin這款三合一磁吸無線充電闆，也是由伏達半導體提供的整套PCBA設計并傳遞出貨。伏達除了提供單晶片方案，還拓展到高端定制、開發服務，競争力非同一般。
