《一起學sentinel》六、Slot的子類及實作之FlowSlot和DegradeSlot

一、概述

在 Sentinel 裡面，所有的資源都對應一個資源名稱（

resourceName

），每次資源調用都會建立一個

Entry

對象。Entry 可以通過對主流架構的适配自動建立，也可以通過注解的方式或調用

SphU

API 顯式建立。Entry 建立的時候，同時也會建立一系列功能插槽（slot chain），這些插槽有不同的職責，例如:

NodeSelectorSlot 負責收集資源的路徑，并将這些資源的調用路徑，以樹狀結構存儲起來，用于根據調用路徑來限流降級；
ClusterBuilderSlot 則用于存儲資源的統計資訊以及調用者資訊，例如該資源的 RT, QPS, thread count 等等，這些資訊将用作為多元度限流，降級的依據；
LogSlot 則用于記錄用于記錄塊異常，為故障排除提供具體的日志
StatisticSlot 則用于記錄、統計不同緯度的 runtime 名額監控資訊；
AuthoritySlot 則根據配置的黑白名單和調用來源資訊，來做黑白名單控制；
SystemSlot 則通過系統的狀态，例如 load1 等，來控制總的入口流量；
FlowSlot 則用于根據預設的限流規則以及前面 slot 統計的狀态，來進行流量控制；
DegradeSlot 則通過統計資訊以及預設的規則，來做熔斷降級；

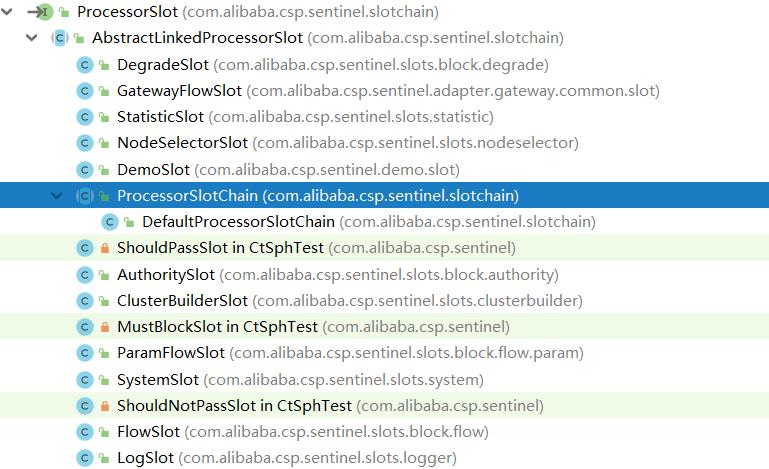

下面是關系結構圖

《一起學sentinel》六、Slot的子類及實作之FlowSlot和DegradeSlot

二、FlowSlot分析

1.FlowSlot介紹

官方文檔是這樣描述FlowSlot的：

流量控制（flow control），其原理是監控應用流量的 QPS 或并發線程數等名額，當達到指定的門檻值時對流量進行控制，以避免被瞬時的流量高峰沖垮，進而保障應用的高可用性。

FlowSlot

會根據預設的規則，結合前面

NodeSelectorSlot

、

ClusterBuilderSlot

StatisticSlot

統計出來的實時資訊進行流量控制。

限流的直接表現是在執行

Entry nodeA = SphU.entry(resourceName)

的時候抛出

FlowException

異常。

FlowException

是

BlockException

的子類，您可以捕捉

BlockException

來自定義被限流之後的處理邏輯。

同一個資源可以建立多條限流規則。

FlowSlot

會對該資源的所有限流規則依次周遊，直到有規則觸發限流或者所有規則周遊完畢。

一條限流規則主要由下面幾個因素組成，我們可以組合這些元素來實作不同的限流效果：

resource ：資源名，即限流規則的作用對象
count : 限流門檻值
grade : 限流門檻值類型（QPS 或并發線程數）
limitApp : 流控針對的調用來源，若為 default 則不區分調用來源
strategy : 調用關系限流政策

controlBehavior

: 流量控制效果（直接拒絕、Warm Up、勻速排隊）

這個是預設行為，超出的請求會被拒絕。并抛出FlowException。

- ```java
服務升溫Warmup ({@code RuleConstant.CONTROL_BEHAVIOR_WARM_UP})
如果系統的負載已經低了一段時間，和大量的請求到來時，系統可能無法處理所有這些請求。
但是，如果我們穩定地增加傳入請求，系統就會升溫，最終能夠處理所有的請求。
此預熱期可通過在流規則中設定字段{@code warmupperiods}來配置。

這個政策嚴格控制請求之間的間隔。

換句話說，它允許請求以穩定、統一的速率通過。

該政策是leaky bucket的實作。

它用于以穩定的速率處理請求，經常用于突發流量(例如消息處理)。

我們可以根據以下指令擷取到樣例圖

//指令：

curl

http://localhost:8719/tree

//樣例圖：

idx id thread pass blocked success total aRt 1m-pass 1m-block 1m-all e

2 abc647 0 460 46 46 1 27 630 276 897 0

其中：

- `thread`： 代表目前處理該資源的**并發**數；
- `pass`： 代表一**秒**内到來到的**請求**；
- `blocked`： 代表一**秒**内被流量**控制**的請求數量；
- `success`： 代表一**秒**内**成功**處理完的請求；
- `total`： 代表到一**秒**内到來的請求以及被**阻止**的請求**總和**；
- RT： 代表一秒内該資源的**平均響應時間**；
- `1m-pass`： 則是一**分鐘**内到來的**請求**；
- `1m-block`： 則是一**分鐘**内被**阻止**的請求；
- `1m-all`： 則是一**分鐘**内到來的請求和**被阻止**的請求的**總和**；
- `(e)exception`： 則是一秒内業務本身**異常**的**總和**。

#### 2.源碼解讀

@Override

public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args) throws Throwable {

checkFlow(resourceWrapper, context, node, count, prioritized);

fireEntry(context, resourceWrapper, node, count, prioritized, args);

}

public void exit(Context context, ResourceWrapper resourceWrapper, int count, Object... args) {

fireExit(context, resourceWrapper, count, args);

1.在`entry`階段，執行了一個校驗方法.

void checkFlow(ResourceWrapper resource, Context context, DefaultNode node, int count, boolean prioritized) throws BlockException {

checker.checkFlow(ruleProvider, resource, context, node, count, prioritized);

2.我們可以看到這裡有一個多出來的關鍵參數“`ruleProvider`”，我們看看這個多出來參數的實作。

private final Function> ruleProvider = new Function>() {

@Override
public Collection<FlowRule> apply(String resource) {
    // Flow rule map should not be null.
    Map<String, List<FlowRule>> flowRules = FlowRuleManager.getFlowRuleMap();
    return flowRules.get(resource);
}

};

3.首先會在全局的`FlowRuleManager`中擷取全局的`FlowRuleMap`，然後根據我們的唯一判斷準則“`resource`”擷取對應的`FlowRuleList`。

4.接下來我們看看`checkFlow`方法。

public void checkFlow(Function> ruleProvider, ResourceWrapper resource, Context context, DefaultNode node, int count, boolean prioritized) throws BlockException {

if (ruleProvider == null || resource == null) {
    return;
}
Collection<FlowRule> rules = ruleProvider.apply(resource.getName());
if (rules != null) {
    for (FlowRule rule : rules) {
        if (!canPassCheck(rule, context, node, count, prioritized)) {
            throw new FlowException(rule.getLimitApp(), rule);
        }
    }
}

5.首先對`resource`和`ruleList`進行了判斷，如果為空着直接跳過校驗。接着取出`ruleList`，分别判斷每一個判斷是否滿足，如果不滿足， `throw new FlowException(rule.getLimitApp(), rule)`;

public boolean canPassCheck(/@NonNull/ FlowRule rule, Context context, DefaultNode node, int acquireCount,boolean prioritized) {

String limitApp = rule.getLimitApp();
if (limitApp == null) {
return true;
}

if (rule.isClusterMode()) {
return passClusterCheck(rule, context, node, acquireCount, prioritized);
}

return passLocalCheck(rule, context, node, acquireCount, prioritized);
}

6.我們進入内層方法可以發現，這裡區分了叢集模式和本地模式，就算選擇了叢集模式後續代碼中也會重新進行叢集模式的校驗，如果校驗失敗則會降級退回到本地模式。

static Node selectNodeByRequesterAndStrategy(/@NonNull/ FlowRule rule, Context context, DefaultNode node) {

// The limit app should not be empty.
String limitApp = rule.getLimitApp();
int strategy = rule.getStrategy();
String origin = context.getOrigin();

if (limitApp.equals(origin) && filterOrigin(origin)) {
    if (strategy == RuleConstant.STRATEGY_DIRECT) {
        // Matches limit origin, return origin statistic node.
        return context.getOriginNode();
    }

    return selectReferenceNode(rule, context, node);
} else if (RuleConstant.LIMIT_APP_DEFAULT.equals(limitApp)) {
    if (strategy == RuleConstant.STRATEGY_DIRECT) {
        // Return the cluster node.
        return node.getClusterNode();
    }

    return selectReferenceNode(rule, context, node);
} else if (RuleConstant.LIMIT_APP_OTHER.equals(limitApp)
           && FlowRuleManager.isOtherOrigin(origin, rule.getResource())) {
    if (strategy == RuleConstant.STRATEGY_DIRECT) {
        return context.getOriginNode();
    }

    return selectReferenceNode(rule, context, node);
}

return null;

7.現在我們終于進入到了`strategy`的邏輯，這裡主要邏輯是判斷在不同的**limitApp**下，如指定類型，叢集，其他以及**STRATEGY_DIRECT**流程，如果全部比對失敗後會進入到`selectReferenceNode`，這裡包含了**STRATEGY_RELATE**流程以及**STRATEGY_CHAIN**流程。

接下來則到了最後一塊：controlBehavior

接下來就是根據資料與流量控制規則進行判斷，是否通過。

![image.png](//p3-juejin.byteimg.com/tos-cn-i-k3u1fbpfcp/6119fd35ce3a4d3c9538a16bc7da6ff2~tplv-k3u1fbpfcp-zoom-1.image)

8.這個控制器有四個實作類，對應了`flow`的最後一個關鍵因子“**controlBehavior**”

* `DefaultController`預設的節流控制器(立即拒絕政策`Immediately`)。
* `RateLimiterController`穩定勻速的令牌桶方式（勻速排隊`Uniform` `Rate`）
* `WarmUpController`(服務升溫`Warmup`)
* `WarmUpRateLimiterController`(服務升溫+令牌桶`Warmup+RateLimiter`)

作為`sentinel` 的核心限流控制器，就和我們使用的方式一樣，預先設定了大量的對應具體資源的規則，規則會在初始化時被注冊為一個`map`，這裡我們可以看到`sentinel`使用了`CopyOnWrite`的思想去操作`flow`的`map`。進行`grade`、`strategy`、`controlBehavior`的多元度組合限流後，完整的實作了限流的功能。





## 三、DegradeSlot分析

#### 1.DegradeSlot介紹

官方文檔是這樣描述`DegradeSlot`的：緻力于斷路器。個人認為這個是`sentinel`比起一般的網關，最具差異的地方，既有豐富的限流，又提供了熔斷的能力。

#### 2.源碼解讀

public void entry(Context context, ResourceWrapper resourceWrapper, DefaultNode node, int count, boolean prioritized, Object... args) throws Throwable {

performChecking(context, resourceWrapper);

fireEntry(context, resourceWrapper, node, count, prioritized, args);

public void exit(Context context, ResourceWrapper r, int count, Object... args) {

Entry curEntry = context.getCurEntry();
if (curEntry.getBlockError() != null) {
    fireExit(context, r, count, args);
    return;
}
List<CircuitBreaker> circuitBreakers = DegradeRuleManager.getCircuitBreakers(r.getName());
if (circuitBreakers == null || circuitBreakers.isEmpty()) {
    fireExit(context, r, count, args);
    return;
}

if (curEntry.getBlockError() == null) {
    // passed request
    for (CircuitBreaker circuitBreaker : circuitBreakers) {
        circuitBreaker.onRequestComplete(context);
    }
}

fireExit(context, r, count, args);

1.我們可以看到，這裡的entry裡面調用了私有的performChecking方法，和flow一樣，我們先看看CircuitBreaker的對象結構。

public interface CircuitBreaker {

/**
   *擷取相關的斷路規則。
 */
DegradeRule getRule();

/**
 * 僅當調用時該調用可用時，才擷取該調用的權限。
 *
 * @param context 目前調用的上下文
 * @return true 如果獲得了權限，則使用return false
 */
boolean tryPass(Context context);

/**
 * 擷取斷路器的通過狀态。
 */
State currentState();

/**
 * 用上下文記錄一個已完成的請求，并對斷路器進行狀态轉換
 */
void onRequestComplete(Context context);

/**
 * Circuit breaker state.
 */
enum State {
    /**
     * 在{@code OPEN}狀态下，所有請求都将被拒絕，直到下一個恢複時間點。
     */
    OPEN,
    /**
     *在{@code HALF_OPEN}狀态下，斷路器允許“探測”調用。
      *如果調用異常，根據政策(例如，它是緩慢的)，斷路器
     *将重新轉換為{@code OPEN}狀态，等待下一個恢複時間點;
     *否則，該資源将被視為“恢複”和斷路器
     *将停止切斷請求并轉換為{@code CLOSED}狀态。
     */
    HALF_OPEN,
    /**
     *在{@code CLOSED}狀态中，允許所有請求。當目前路徑成本超過門檻值時，
     *斷路器将轉換為{@code OPEN}狀态。
     */
    CLOSED
}

整段都在維護這個CircuitBreaker的state，我們可以看到這裡不再是resource，而是context，這裡的狀态決定了請求是否能夠通過，如果在這個最低成的slot就被攔截并拒絕，那麼可以了解為是不需要再次限流的（雖然會統計數量）

void performChecking(Context context, ResourceWrapper r) throws BlockException {

List<CircuitBreaker> circuitBreakers = DegradeRuleManager.getCircuitBreakers(r.getName());
if (circuitBreakers == null || circuitBreakers.isEmpty()) {
    return;
}
for (CircuitBreaker cb : circuitBreakers) {
    if (!cb.tryPass(context)) {
        throw new DegradeException(cb.getRule().getLimitApp(), cb.getRule());
    }
}

2.performChecking主要的邏輯就是從目前DegradeRuleManager中擷取resource對應的熔斷規則，如果需要進行熔斷則`throw new DegradeException(cb.getRule().getLimitApp(), cb.getRule())`;





## 四、小結

本期我們講述了Slot的子類`FlowSlot`和`DegradeSlot`的基本實作原理。

現在建立我們的知識樹



#### 執行個體化DefaultNode和ClusterNode，建立結構樹

------

建立上下文時，首先會在`NodeSelectorSlot`中判斷是否有`DefaultNode`。

如果沒有則新增一個基于`resource`的`DefaultNode`，然後執行下一個`slot`。

下一個`slot`是`ClusterBuilderSlot`，`ClusterBuilderSlot`會判斷是否有對應的`ClusterNode`，如果沒有則新增一個基于resource的`ClusterNode`并繼續下一個流程（`slot`）。

總結來說，這個兩個`slot`奠定了一個基于`resource`進行全局控制的基調。



#### 進行資訊收集

------

`LogSlot`在`DefaultNode`和`ClusterNode`初始化後，作為業務執行個體子產品的分界點，收集全局異常并處理。

`StatisticSlot`作為全局統計的執行個體，依托于`ClusterNode`，将全局的`RT`, `QPS`, `thread` `count` 等等資訊存放在`clusterNodeMap`裡面。



#### 進行權限校驗及系統級限流

---

在樹結構和資訊收集的slot建立完畢後，開始業務邏輯的實作，首先實作的就是AuthoritySlot的黑白名單能力，依托sentinel的resource的定義，我們很簡單就可以拿到關于resource的authorityRules，将對應的rules取出後，以此進行黑、白名單判斷，也可以了解為一種權限級别的限流措施。

SystemSlot則是全統計的全局限流，從調用點origins級别的配置中讀取了配置好的限流措施，在下一個slot實作前完成了所有的判斷，如qps，線程數，成功通路數，RT,CPU狀态。如果出現異常，則throws BlockException，交給之前的slot去處理相應邏輯。到這裡，一個基礎的限流架構已經基本實作。



#### 進行限流和熔斷

---

當所有的配置項已經配置完畢，權限級别和系統級别的限流做完，現在輪到了最後的兩個slot。

flowslot和DegradeSlot分别對應了我們配置的限流flow和配置的熔斷機制。

到這裡，一個成熟的分布式網關已經完成，我們的sentinel的完整功能已經叙述完畢。
