IoT物聯網平台：網關與子裝置開發實戰

網關與子裝置開發實戰(java)

在很多物聯網場景中，終端裝置本身沒有連接配接網際網路能力，那麼資料如何上雲呢？

IoT物聯網平台支援裝置MQTT直連，也支援的裝置挂載到網關上，作為網關的子裝置，由網關代理接入IoT物聯網平台。

這時候網關裝置除了自身作為IoT網關裝置(擁有身份三元組)與IoT物聯網平台建立MQTT連接配接，收發資料，還要負責子裝置的管理，包括：

• 網關添加子裝置網絡拓撲關系
• 子裝置複用網關mqtt連接配接通道上線
• 網關把子裝置資料上報到雲端
• 網關接收指令，并轉發給子裝置
• 網關上報子裝置下線
• 網關删除子裝置網絡拓撲關系

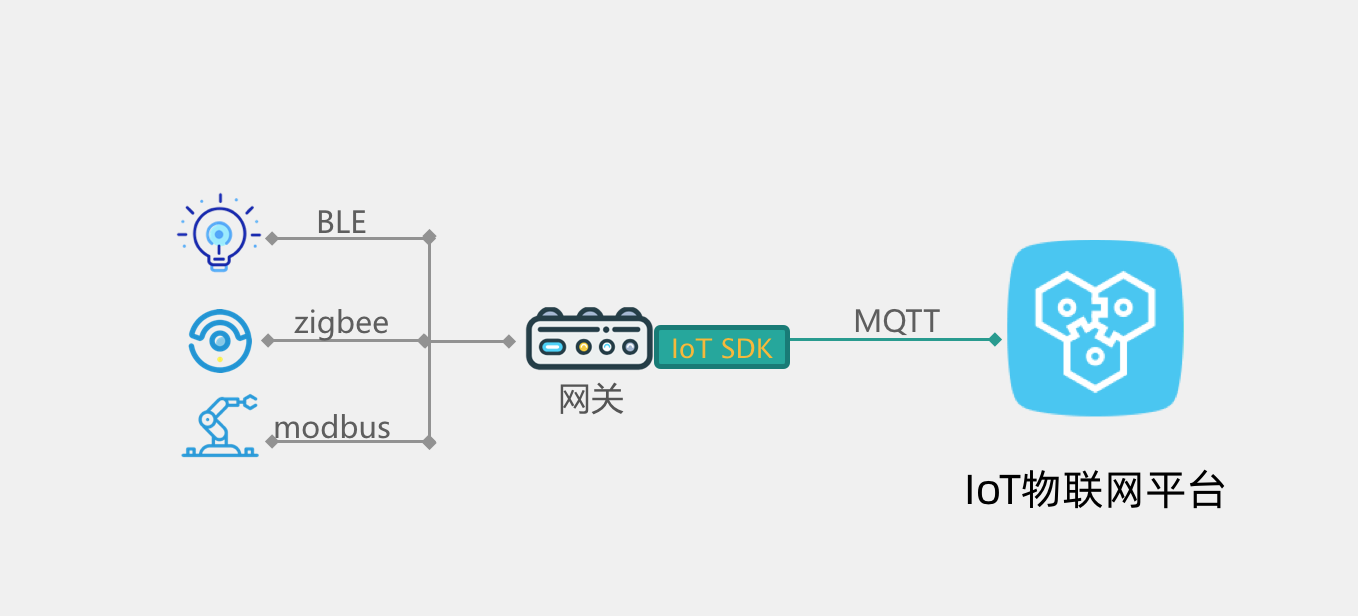

網關和子裝置通信的協定由本地網絡決定，可以是http，mqtt，ZigBee，Modbus，BLE，OPC-UA等，這部分邏輯由網關實作，IoT SDK不包含這部分功能。

1.建立網關産品

建立網關産品時，需要選擇節點類型：網關，即指可以挂載子裝置的直連裝置。網關可以管理子裝置、可以維持與子裝置的拓撲關系，并将該拓撲關系同步到雲端。

網關與子裝置的拓撲關系如下圖所示：

2.網關裝置上線

LinkKitInitParams params = new LinkKitInitParams();

DeviceInfo gatewayInfo = new DeviceInfo();
gatewayInfo.productKey = gateway.productKey;
gatewayInfo.deviceName = gateway.deviceName;
gatewayInfo.deviceSecret = gateway.deviceSecret;

params.deviceInfo = gatewayInfo;
LinkKit.getInstance().init(params, ILinkKitConnectListener)

網關上線可以在控制台看到，裝置狀态是 線上

3.添加網絡拓撲關系

DeviceInfo deviceInfo = new DeviceInfo();
deviceInfo.productKey = productKey;
deviceInfo.deviceName = deviceName;
deviceInfo.deviceSecret = deviceSecret;
LinkKit.getInstance().getGateway().gatewayAddSubDevice(
    deviceInfo, //子裝置身份
    SubDeviceConnectListener)

4.子裝置上線

DeviceInfo deviceInfo = new DeviceInfo();
deviceInfo.productKey = productKey;
deviceInfo.deviceName = deviceName;
deviceInfo.deviceSecret = deviceSecret;
LinkKit.getInstance().getGateway().gatewaySubDeviceLogin(
    deviceInfo,  //子裝置身份
    ISubDeviceActionListener)

子裝置檢視到接入官網的資訊

5.子裝置上報資料

DeviceInfo deviceInfo = new DeviceInfo();
deviceInfo.productKey = productKey;
deviceInfo.deviceName = deviceName;
deviceInfo.deviceSecret = deviceSecret;
LinkKit.getInstance().getGateway().gatewaySubDevicePublish(
    topic, //子裝置topic
    data, //資料
    deviceInfo, //子裝置身份
    ISubDeviceActionListener)

6.子裝置訂閱主題

DeviceInfo deviceInfo = new DeviceInfo();
deviceInfo.productKey = productKey;
deviceInfo.deviceName = deviceName;
deviceInfo.deviceSecret = deviceSecret;
LinkKit.getInstance().getGateway().gatewaySubDeviceSubscribe(
    topic, //子裝置訂閱Topic
    deviceInfo, //子裝置身份
    ISubDeviceActionListener)

7.子裝置下線

DeviceInfo deviceInfo = new DeviceInfo();
deviceInfo.productKey = productKey;
deviceInfo.deviceName = deviceName;
deviceInfo.deviceSecret = deviceSecret;
LinkKit.getInstance().getGateway().gatewaySubDeviceLogout(
    deviceInfo, //子裝置身份
    ISubDeviceActionListener)

8.子裝置網絡拓撲删除

DeviceInfo deviceInfo = new DeviceInfo();
deviceInfo.productKey = productKey;
deviceInfo.deviceName = deviceName;
deviceInfo.deviceSecret = deviceSecret;
LinkKit.getInstance().getGateway().gatewayDeleteSubDevice(
    deviceInfo, //子裝置身份
    ISubDeviceRemoveListener)
