跳闆機是雲盾提供的一個核心系統運維和安全審計管控平台。通過跳闆機可以操作跳闆機内連通的執行個體，并在跳闆機内對執行個體進行免密連接配接操作。此文章建構的是一個簡易的跳闆機例文。
前提條件
- 執行個體狀态為運作中（
Running
- 在 控制台 檢視準備的秘鑰對或建立秘鑰對
- 儲存秘鑰對中的私鑰部分
模版說明：
父模版主要功能為：
- 擷取執行個體
- 檢查執行個體是否綁定了指定的公共秘鑰否則綁定秘鑰對
- 檢查執行個體運作狀态是否符合預期
- 檢測選擇執行公網Ip或者選擇執行彈性公網Ip
- 将似鑰存放進跳闆機内并測試連接配接
- 檢測選擇是否執行測試連接配接彈性公網Ip
- 檢測目前任務
FormatVersion: OOS-2019-06-01
Description:
en: Connect the instance in the jumper instance.
zh-cn: 連接配接跳闆機内的執行個體。
Parameters:
KeyPairName:
Type: String
Description:
en: Key pair name.
zh-cn: 秘鑰對名稱。
SecretKeys:
Type: String
Description:
en: Path and file name of the private key stored in the springboard.
zh-cn: 跳闆機記憶體放私鑰的路徑及檔案名稱。
JumperInstanceId:
Type: String
Description:
en: Jumper instance ID.
zh-cn: 跳闆機執行個體ID。
Targets:
Type: Json
AssociationProperty: Targets
AssociationPropertyMetadata:
ResourceType: 'ALIYUN::ECS::Instance'
RateControl:
Description:
en: Concurrency ratio of task execution.
zh-cn: 任務執行的并發比率。
Type: Json
AssociationProperty: RateControl
Default:
Mode: Concurrency
MaxErrors: 100
Concurrency: 10
OOSAssumeRole:
Description: The RAM role to be assumed by OOS.
Type: String
Default: OOSServiceRole
RamRole: '{{ OOSAssumeRole }}'
Tasks:
- Name: getInstance
Description:
en: Views the ECS instances.
zh-cn: 擷取ECS執行個體。
Action: 'ACS::SelectTargets'
Properties:
ResourceType: 'ALIYUN::ECS::Instance'
Filters:
- '{{ Targets }}'
Outputs:
instanceIds:
Type: List
ValueSelector: 'Instances.Instance[].InstanceId'
- Name: checkInstanceHasInstalledKeyPair
Action: 'ACS::Template'
Description:
en: 'Check if the instance has the specified public Secret, if not, install it.'
zh-cn: 檢查執行個體是否安裝了指定的公共秘要，若無則安裝。
Properties:
TemplateName: CheckInstanceWetherInstallKeyPair
Parameters:
KeyPairName: '{{ KeyPairName }}'
InstanceId: '{{ ACS::TaskLoopItem }}'
Loop:
RateControl: '{{ RateControl }}'
Items: '{{ getInstance.instanceIds }}'
- Name: checkInstanceReady
Action: 'ACS::CheckFor'
Description:
en: Check the ECS instance is not Starting status..
zh-cn: 檢查執行個體的狀态不是Starting。
Properties:
Service: ECS
API: DescribeInstances
Parameters:
InstanceIds:
- '{{ ACS::TaskLoopItem }}'
NotDesiredValues:
- Starting
PropertySelector: 'Instances.Instance[].Status'
Outputs:
publicIpAddress:
Type: String
ValueSelector: 'Instances.Instance[].PublicIpAddress.IpAddress[]'
eipAddress:
Type: String
ValueSelector: 'Instances.Instance[].EipAddress.IpAddress'
Loop:
RateControl: '{{ RateControl }}'
Items: '{{ getInstance.instanceIds }}'
Outputs:
publicIpAddresses:
AggregateType: 'Fn::ListJoin'
AggregateField: publicIpAddress
eipAddresses:
AggregateType: 'Fn::ListJoin'
AggregateField: eipAddress
- Name: chooseEipOrPublicIp
Action: 'ACS::Choice'
Properties:
DefaultTask: runCommandPublicIp
Choices:
- When:
'Fn::Equals':
- - Null
- '{{ checkInstanceReady.publicIpAddresses }}'
NextTask: runCommandEIp
- Name: runCommandPublicIp
Action: 'ACS::ECS::RunCommand'
Description:
en: 'Try to connect the ECS instance in the jumper instance.'
zh-cn: 測試連接配接跳闆機内的執行個體。
Properties:
commandContent:
'Fn::Join':
- |+
- - 'echo ''{{ SecretKeys }}'' > ~/jumperInstance.pem'
- chmod 600 ~/jumperInstance.pem
- 'ssh root@{{ ACS::TaskLoopItem }} -i ~/jumperInstance.pem'
- ifconfig -a
instanceId: '{{ JumperInstanceId }}'
commandType: RunShellScript
Outputs:
commandOutput:
Type: String
ValueSelector: invocationOutput
Loop:
RateControl: '{{ RateControl }}'
Items: '{{ checkInstanceReady.publicIpAddresses }}'
Outputs:
commandOutputs:
AggregateType: 'Fn::ListJoin'
AggregateField: commandOutput
- Name: chooseEipOrEnd
Action: 'ACS::Choice'
Properties:
DefaultTask: runCommandEIp
Choices:
- When:
'Fn::Equals':
- - Null
- '{{ checkInstanceReady.eipAddresses }}'
NextTask: listExecutions
- Name: runCommandEIp
Action: 'ACS::ECS::RunCommand'
Description:
en: 'Try to connect the ECS instance in the jumper instance.'
zh-cn: 測試連接配接跳闆機内的執行個體。
Properties:
commandContent:
'Fn::Join':
- |+
- - 'echo ''{{ SecretKeys }}'' > ~/jumperInstance.pem'
- chmod 600 ~/jumperInstance.pem
- 'ssh root@{{ ACS::TaskLoopItem }} -i ~/jumperInstance.pem'
- ifconfig -a
instanceId: '{{ JumperInstanceId }}'
commandType: RunShellScript
Outputs:
commandOutput:
Type: String
ValueSelector: invocationOutput
Loop:
RateControl: '{{ RateControl }}'
Items: '{{ checkInstanceReady.eipAddresses }}'
Outputs:
commandOutputs:
AggregateType: 'Fn::ListJoin'
AggregateField: commandOutput
- Name: listExecutions
Action: 'ACS::ExecuteAPI'
Description:
en: 'The execution springboard.'
zh-cn: 執行跳闆。
Properties:
Service: OOS
API: ListExecutions
Parameters:
ExecutionId: '{{ ACS::ExecutionId }}'
子模版
需将子模版命名為：CheckInstanceWetherInstallKeyPair
子模版主要功能：
- 檢測是否綁定公共秘要
- 若無則将公共秘要綁定到執行個體上
- 重新開機執行個體
- 檢測是否綁定秘要
FormatVersion: OOS-2019-06-01
Description:
en: Check if the instance bind the specified key pair.
zh-cn: 檢查執行個體是否綁定了指定的秘鑰對。
Parameters:
InstanceId:
Type: String
Description:
en: The ECS instance ID in the jumper instance need to binding.
zh-cn: 跳闆機内需要綁定的ECS執行個體ID。
KeyPairName:
Type: String
Description:
en: The key pair name.
zh-cn: 秘鑰對的名稱。
OOSAssumeRole:
Description: The RAM role to be assumed by OOS.
Type: String
Default: OOSServiceRole
RamRole: '{{ OOSAssumeRole }}'
Tasks:
- Name: checkInstanceHasKeyPair
Action: 'ACS::CheckFor'
Description:
zh-cn: 查詢執行個體是否綁定了給定的秘鑰對。
en: Check if the instance bind the specified KeyPair.
OnSuccess: checkInstanceHasKeyPairIsOnlyOne
OnError: AttachKeyPair
Properties:
Service: ECS
API: DescribeInstances
Parameters:
KeyPairName: '{{ KeyPairName }}'
InstanceIds:
- '{{ InstanceId }}'
NotDesiredValues:
- 0
PropertySelector: TotalCount
- Name: AttachKeyPair
Action: 'ACS::ExecuteAPI'
Description:
en: Bind the key pair to the instance.
zh-cn: 将秘鑰對綁定到執行個體上。
Properties:
Service: ECS
API: AttachKeyPair
Parameters:
InstanceIds:
- '{{ InstanceId }}'
KeyPairName: '{{ KeyPairName }}'
- Name: rebootInstance
Action: 'ACS::ECS::RebootInstance'
Description:
en: Restarts the ECS instances.
zh-cn: 重新開機執行個體。
Properties:
instanceId: '{{ InstanceId }}'
- Name: checkInstanceHasKeyPairIsOnlyOne
Action: 'ACS::CheckFor'
Description:
zh-cn: 查詢執行個體是否綁定了給定的秘鑰對。
en: Check if the instance bind the specified KeyPair.
Properties:
Service: ECS
API: DescribeInstances
Parameters:
KeyPairName: '{{ KeyPairName }}'
InstanceIds:
- '{{ InstanceId }}'
DesiredValues:
- 1
PropertySelector: TotalCount
模版參數說明：
| 參數 | 說明 | 示例 |
|---|---|---|
| KeyPairName | 建立的秘鑰對名稱 | test-oos-jump |
| SecretKeys | 秘鑰對中的私鑰 | usr/test.pem |
| JumperInstanceId | 跳闆機執行個體Id | |
| Targets | 根據執行個體标簽（tags）或執行個體ID（InstanceId）標明需要的執行個體。 | i-11111111111 |
| RateControl | 固定參數。 - 速率控制類型：并發控制 - 并發速率：1 - 最大錯誤次數：0 | |
| OOSAssumeRole | 可選參數。 - （預設設定）目前賬号的已有權限：執行您使用的賬号的權限動作。請確定您擁有建立自定義鏡像涉及的所有ECS API調用權限。 - 指定RAM角色，使用該角色的權限：如果指定了RAM角色名稱，OOS扮演該RAM角色執行運維任務。 | 目前賬号的已有權限 |
操作步驟

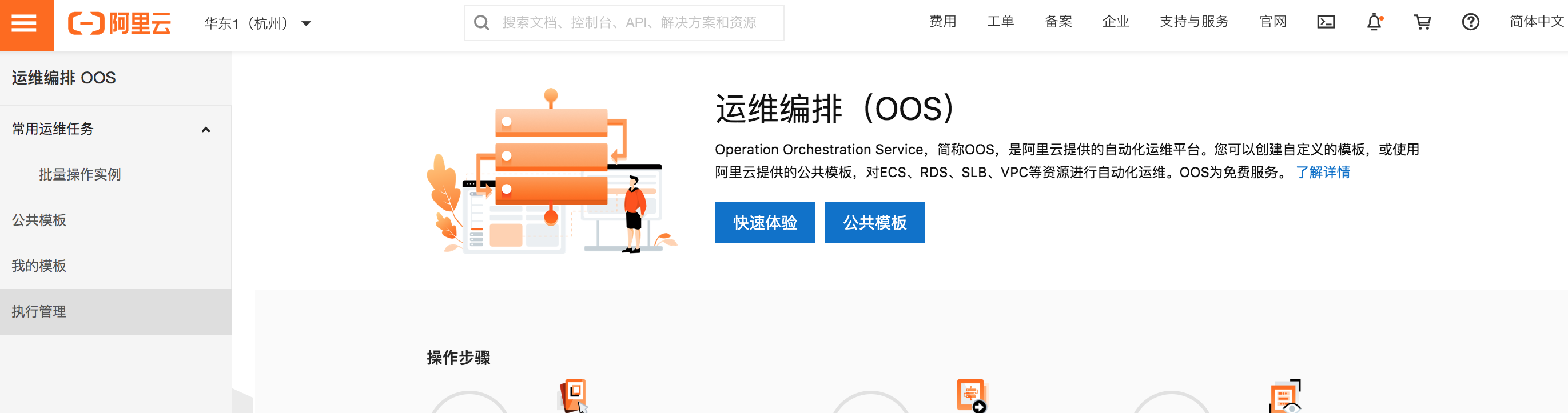

- 請通路 運維編排OOS的控制 。
運維編排場景系列-----自動一鍵連通跳闆機 - 單擊我的模版，單擊建立模闆按鈕，選取空白模闆。
運維編排場景系列-----自動一鍵連通跳闆機 - 先将上述提供的子模闆粘貼到yaml欄，輸入名稱CheckInstanceWetherInstallKeyPair，點選建立模闆。然後将父模版粘貼到yaml欄，輸入名稱ConnectJumperInstance，點選建立模版。
運維編排場景系列-----自動一鍵連通跳闆機 - 找到建立的父模版，單擊建立執行。
運維編排場景系列-----自動一鍵連通跳闆機 - 保持基本資訊的預設設定，單擊下一步：設定參數。
- 完成參數設定填寫，單擊下一步：确認。
運維編排場景系列-----自動一鍵連通跳闆機 - 檢視參數設定是否無誤，确認無誤後單擊建立執行。
運維編排場景系列-----自動一鍵連通跳闆機 - 在執行管理中檢視建立的運維任務。
運維編排場景系列-----自動一鍵連通跳闆機 -
執行結果
登陸跳闆機，此時在跳闆機内輸入ssh [email protected] -i ~/xxxx.pem就可以實作免密連接配接其下任意執行個體。
運維編排場景系列-----自動一鍵連通跳闆機
