webgl(three.js)實作室内定位,樓宇bim、實時定位三維可視化解決方案

（寫在前面，談談物聯網展會）上次深圳會展中心舉行物聯網展會，到了展會一看，80%以上的物聯網應用都是在搞RFID，室内定位，我一度懷疑物聯網落地方案的方向局限性與市場導向，後來多方面了解才明白，展會上看到的不能展現目前物聯網最前沿最廣泛的應用，很多大的企業與技術前沿企業沒有參與這樣的展會，一是不屑于參加，二是展會帶來的市場價值實在太少太少，展會最大的價值就是讓同行之間再抄一抄（國内大部分企業基本這樣，互相山寨），看看各家都做了啥，是以，展會上我們所看到的往往不是企業最核心最好的東西，不能展現目前國内物聯網最前沿的技術與發展狀況。

前言：GPS、北鬥系統将全球地圖導航定位發展到了極緻的程度，但精确精度還不能達到兩米以内，如何解決解決室内這最後幾米的定位問題，國内外各大廠家各出奇招。因為有市場需求是以有資本驅動，室内精确定位在倉庫，檔案館，監獄，醫院，辦公，人員，以及各種高價值重要資産等定位場景中都要這樣的需求。室内定位設想應用于人員的管理、機器人仿生、被标簽物的定位追蹤等等。如果室内定位能夠解決精度，延遲，容量三方面瓶頸，其市場應用價值不可限量

技術目标：将非可視内容的可視化呈現，更直覺的掌控資料情況。

一、市場背景與領域：

　　1、資訊采集定位：打卡、簽注、活動範圍圈定、電子圍欄、工作中日常監控等等。

　　2、安防監控定位：安防領域比較廣泛，包括了消防、監控、維保安保等等，這些具體行業劃分方面對精準定位可視化需求都比較強烈。保護人民生命财産、監控消防英雄實時位置這些都是有待解決的問題。

　　3、工業4.0：這是最新的工業訴求，真正落地的，目前還沒有幾家，其主要目标就是通過室内定位技術讓整個生産流程實作可視化，可追蹤化。

　　4、監獄、醫院、機場領域、商場。定位可視化需求也比較強烈

　　　　監獄：防止越獄，防止自殺等。每個犯人手上上一個不可拆卸的手環，隻要系統檢查到有人某處停留時間過長，系統就會報警。

　　　　醫院：為患者提供快捷的尋址巡診服務。

　　　　機場、商場：為客人，旅客提供友善快捷的定位導航服務，為機場提供可疑物品貼标簽定位方案。

　　5、倉庫資産定位

　　6、無人機、物流、快遞派送定位

　　7、APP應用服務，适當位置推送适當服務。

　　8、遊戲場景，VR應用

　等等，随便想想就這麼多，看來市場還是比較有前景的。

二、技術方案分析：

　　目前市面上室内定位技術主要分為下列幾種：

　　1、wifi探針+錄影機智能分析技術：這種技術利用wifi探針撤出大體位置在用錄影機智能分析，分析出精确位置，優點是精确度高，缺點是成本高，錄影機死角多。

　　2、無源RFID+讀卡器技術：這種技術是目前市面上用的比較多的技術，比如超市，倉儲，優點是成本低，缺點是沒什麼精度要求，精度範圍是房間内

　　3、低功耗有源RFID+讀卡器基地器+智能分析：這種利用有源發射信号的方式定位，精确多雖然高但是讀卡器多的情況下會出現誤報，亂報情況，這就需要智能分析，資料清洗。目前比較看好的方案，成本低，精确度一米以内。

　　4、藍牙信号強度探測分析：精確的高，但是藍牙信號受阻擋，受幹擾比較嚴重。這也是展會中看到的方案。

　　5、定位地毯+有源信号卡（手環）：這是精确度非常高的方案，但是成本也很高。要在室内鋪上一層定位弱電地毯。

　　6、紅外探測技術、超寬帶技術、超音波技術：和藍牙的方案差不多。

技術交流郵箱: [email protected]

三、三維可視化顯示

我們還是和前面的課程一樣選擇webgl無插件解決方案，直覺展現定位可視化。

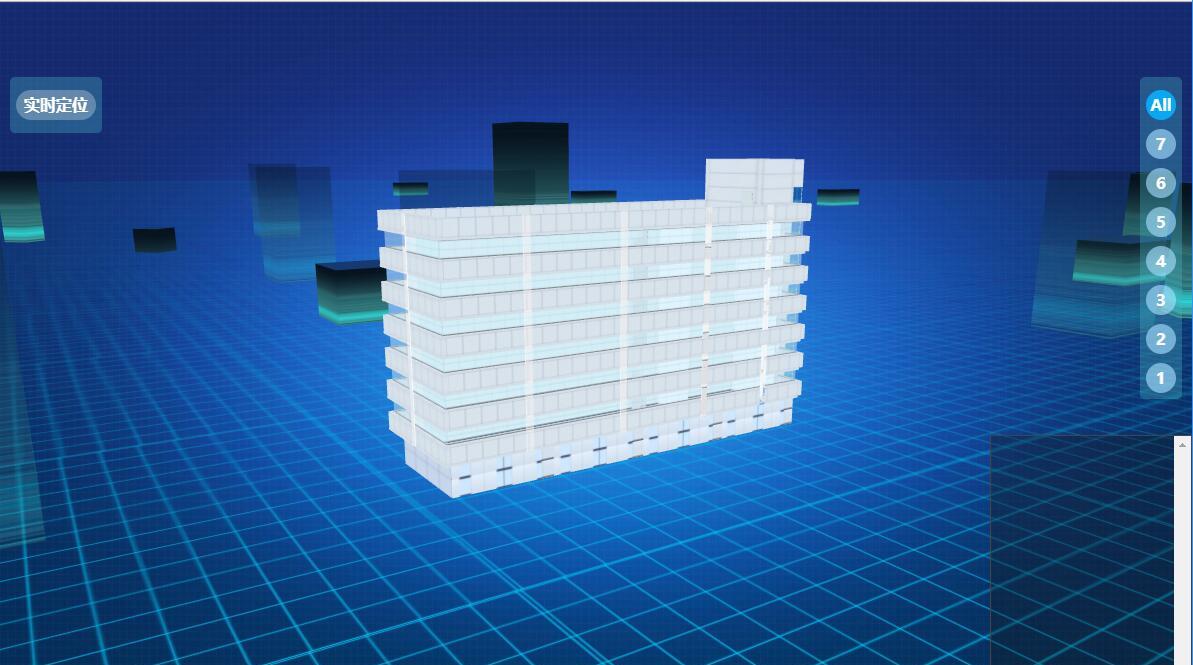

3.1、首先是場景搭建，搭建需要定位的三維場景。這裡我們随便做了一棟大樓，作為需要定位的場景。

webgl(three.js)實作室内定位,樓宇bim、實時定位三維可視化解決方案

下圖是gif圖效果，（為了上傳到文章裡，特意做了幀數删減）

模型代碼：

3.2、顯示單個樓層實時定位效果。這裡我們動态添加定位标簽。标注标簽。在右下角顯示标簽資訊，規避場景内淩亂。

樓層切換效果

邏輯代碼：　

if (_this.build1CurrentShowFlow == 8&&_this.currentShowLocationState == 1) {

_this.closeLocation(doshowAnimiation);
} else {
         doshowAnimiation();
  }
 function doshowAnimiation(){
WT3DObj.commonFunc.changeCameraPosition(
    { x: -3160 + (8 - floornub) * 300, y: 5645 - (8 - floornub) * 300, z: -3292 + (8 - floornub) * 300 },
    { x: 80, y: 23, z: 155 },
    500,
   function () {
            if (_this.build1CurrentShowFlow > floornub)
            {
                var start = _this.build1CurrentShowFlow;
                _this.build1CurrentShowFlow = floornub;
                for (var i = start; i >= floornub + 1; i--) {
                    (function (floorindex) {
                        setTimeout(function () {
                            var movemodesname = "cM_dingweifloor_" + floorindex;
                            var movemodel = _this.outFloorModels[movemodesname];
                            if (!movemodel.oldposition) {
                                movemodel.oldposition = {
                                    x: movemodel.position.x,
                                    y: movemodel.position.y,
                                    z: movemodel.position.z
                                };
                            }
                            var moveToPositon = movemodel.position.y + 5000;
                            new TWEEN.Tween(movemodel.position).to({
                                y: moveToPositon
                            }, 1000).onComplete(function () {
                                movemodel.visible = false;
                                if (floorindex == floornub + 1) {
                                    if (_this.currentShowLocationState == 1) {
                                        if (floornub < 8) {
                                            var showTxt = "";
                                            showTxt += _this.addFloorMarks(floornub);
                                            $("#showText").html(showTxt);
                                        } else {
                                            _this.showLocation();
                                        }
                                    }
                                }
                            }).start();
                        }, 500 * (start+1 - floorindex));
                    })(i);
                }

            }
            else if (_this.build1CurrentShowFlow < floornub)
            {
                var start = _this.build1CurrentShowFlow+1;
                _this.build1CurrentShowFlow = floornub;
                for (var i = start; i <= floornub ; i++) {
                    (function (floorindex) {
                        setTimeout(function () {
                            var movemodesname = "cM_dingweifloor_" + floorindex;
                            var movemodel = _this.outFloorModels[movemodesname];
                            var moveToPositon = movemodel.oldposition.y;
                            movemodel.visible = true;
                            new TWEEN.Tween(movemodel.position).to({
                                y: moveToPositon
                            }, 1000).onComplete(function () {
                                if (floorindex == floornub) {
                                setTimeout(function () {
                                    if (_this.currentShowLocationState == 1) {
                                        if (floornub < 8) {
                                            var showTxt = "";
                                            showTxt += _this.addFloorMarks(floornub);
                                            $("#showText").html(showTxt);
                                        } else {
                                            _this.showLocation();
                                        }
                                    }
                                }, 150 * floornub - start);
                                }

}).start();
                        }, 500 * (floorindex-start + 1));
                    })(i);
                }

            }

   });
 }

單樓層顯示定位效果

‘’

動态标簽模型代碼：

[{ "show": true, "uuid": "", "name": "dmark_" + name, "objType": "GroupObj", "scale": { "x": 1, "y": 1, "z": 1 }, "position": position, "rotation": [{ "direction": "x", "degree": 0 }], "childrens": [{ "name": "dmark_" + name + "OBJCREN0", "objType": "picIdentification", "size": { "x": size.width, "y": size.height }, "position": { "x": 0, "y": 0, "z": 0 }, "imgurl": picurl, "showSortNub": 3480, "animation": null, "dbclickEvents": null, "BindDevId": null, "BindDevName": null, "devInfo": null, "BindMeteId": null, "BindMeteName": null }, { "name": "dmark_" + name + "OBJCREN1", "objType": "makeTextSprite", "textColor": { "r": Txtcolor.r, "g": Txtcolor.g, "b": Txtcolor.b, "a": 1 }, "message": "" + showNub, "fontsize": 300, "canvasWidth": 400, "canvasHeight": 350, "position": { "x": 0, "y": 64.901, "z": 0 }, "showSortNub": 3481, "animation": null, "dbclickEvents": null, "BindDevId": null, "BindDevName": null, "devInfo": null, "BindMeteId": null, "BindMeteName": null }], "showSortNub": 3480 }];

單樓層顯示定位代碼：

ModelBusiness.prototype.marks = [];

ModelBusiness.prototype.addMark = function (name, position, size, picurl,showNub,Txtcolor) {

if (this.marks.indexOf("dmark_" + name) >= 0) {
    modelBusiness.moveMark("dmark_" + name, position, 1000);
    return;
}
this.marks.push("dmark_" + name);
var timestrik = new Date().getTime();

var showHtml = "hello";
var local = [{ "show": true, "uuid": "", "name": "dmark_" + name, "objType": "GroupObj", "scale": { "x": 1, "y": 1, "z": 1 }, "position": position, "rotation": [{ "direction": "x", "degree": 0 }], "childrens": [{ "name": "dmark_" + name + "OBJCREN0", "objType": "picIdentification", "size": { "x": size.width, "y": size.height }, "position": { "x": 0, "y": 0, "z": 0 }, "imgurl": picurl, "showSortNub": 3480, "animation": null, "dbclickEvents": null, "BindDevId": null, "BindDevName": null, "devInfo": null, "BindMeteId": null, "BindMeteName": null }, { "name": "dmark_" + name + "OBJCREN1", "objType": "makeTextSprite", "textColor": { "r": Txtcolor.r, "g": Txtcolor.g, "b": Txtcolor.b, "a": 1 }, "message": "" + showNub, "fontsize": 300, "canvasWidth": 400, "canvasHeight": 350, "position": { "x": 0, "y": 64.901, "z": 0 }, "showSortNub": 3481, "animation": null, "dbclickEvents": null, "BindDevId": null, "BindDevName": null, "devInfo": null, "BindMeteId": null, "BindMeteName": null }], "showSortNub": 3480 }];

//[{ "name": "dmark_" + name, "objType": "picIdentification", "size": { "x": size.width, "y": size.height }, "position": position, "imgurl": picurl, "showSortNub": 3480, "show": true, "customType1": "", "customType2": "", "animation": null, "dbclickEvents": null, "BindDevId": null, "BindDevName": null, "devInfo": null, "BindMeteId": null, "BindMeteName": null },
//    { "name": "dmark_TxtNub_" + name, "objType": "makeTextSprite", "textColor": { "r": 255, "g": 255, "b": 0, "a": 1 }, "message": "001", "fontsize": 100, "canvasWidth": 100, "canvasHeight": 120, "position": { "x": position.x, "y": position.y + 53.904, "z": position.z}, "showSortNub": 5, "animation": null, "dbclickEvents": null, "BindDevId": null, "BindDevName": null, "devInfo": null, "BindMeteId": null, "BindMeteName": null }];
WT3DObj.commonFunc.loadModelsByJsons(local, { x: 0, y: 0, z: 0 }, { x: 0, y: 0, z: 0 }, true);

}

ModelBusiness.prototype.addMarkTxt = function (showHtml, _obj, buildNub, position, closeFunc) {

var timestrik = new Date().getTime();
var _obj = {
    uuid: 'daf4',
    name: "showMark",
    showSortNub: 1,
    objType: "DivTagging",
    tagType: 'sprite',//plane/sprite
    elementParam: {
        cssid: "style_divtest",
        css: "",
        marginValue: {
            x: 0,
            y: 0,
            z: 0
        },
        divid: 'divtest',
        html: "<div id='divtest'><div  style='width:300px;height:200px;background-color:rgba(0,0,0,1);padding:10px;border:1px solid #00ffff;'>" + showHtml + "</div > </div >",
    },
    position: { x: position.x, y: position.y + 500, z: position.z },
    scale: { x: 8, y: 8, z: 1 },
    rotation: [],
}
var ccd = WT3DObj.addDivTagging(WT3DObj, _obj);
ccd.renderOrder = 1;
WT3DObj.addObject(ccd);

3.3、顯示整體樓層實時定位效果。

gif錄屏圖

　實作代碼：

if (_this.build1CurrentShowFlow == 8&&_this.currentShowLocationState == 1) {

_this.closeLocation(doshowAnimiation);
} else {
         doshowAnimiation();
  }
 function doshowAnimiation(){
WT3DObj.commonFunc.changeCameraPosition(
    { x: -3160 + (8 - floornub) * 300, y: 5645 - (8 - floornub) * 300, z: -3292 + (8 - floornub) * 300 },
    { x: 80, y: 23, z: 155 },
    500,
   function () {
            if (_this.build1CurrentShowFlow > floornub)
            {
                var start = _this.build1CurrentShowFlow;
                _this.build1CurrentShowFlow = floornub;
                for (var i = start; i >= floornub + 1; i--) {
                    (function (floorindex) {
                        setTimeout(function () {
                            var movemodesname = "cM_dingweifloor_" + floorindex;
                            var movemodel = _this.outFloorModels[movemodesname];
                            if (!movemodel.oldposition) {
                                movemodel.oldposition = {
                                    x: movemodel.position.x,
                                    y: movemodel.position.y,
                                    z: movemodel.position.z
                                };
                            }
                            var moveToPositon = movemodel.position.y + 5000;
                            new TWEEN.Tween(movemodel.position).to({
                                y: moveToPositon
                            }, 1000).onComplete(function () {
                                movemodel.visible = false;
                                if (floorindex == floornub + 1) {
                                    if (_this.currentShowLocationState == 1) {
                                        if (floornub < 8) {
                                            var showTxt = "";
                                            showTxt += _this.addFloorMarks(floornub);
                                            $("#showText").html(showTxt);
                                        } else {
                                            _this.showLocation();
                                        }
                                    }
                                }
                            }).start();
                        }, 500 * (start+1 - floorindex));
                    })(i);
                }

            }
            else if (_this.build1CurrentShowFlow < floornub)
            {
                var start = _this.build1CurrentShowFlow+1;
                _this.build1CurrentShowFlow = floornub;
                for (var i = start; i <= floornub ; i++) {
                    (function (floorindex) {
                        setTimeout(function () {
                            var movemodesname = "cM_dingweifloor_" + floorindex;
                            var movemodel = _this.outFloorModels[movemodesname];
                            var moveToPositon = movemodel.oldposition.y;
                            movemodel.visible = true;
                            new TWEEN.Tween(movemodel.position).to({
                                y: moveToPositon
                            }, 1000).onComplete(function () {
                                if (floorindex == floornub) {
                                setTimeout(function () {
                                    if (_this.currentShowLocationState == 1) {
                                        if (floornub < 8) {
                                            var showTxt = "";
                                            showTxt += _this.addFloorMarks(floornub);
                                            $("#showText").html(showTxt);
                                        } else {
                                            _this.showLocation();
                                        }
                                    }
                                }, 150 * floornub - start);
                                }

}).start();
                        }, 500 * (floorindex-start + 1));
                    })(i);
                }

            }

   });
 }

由于篇幅原因，這一課先介紹到這裡

後面我将繼續講解用webgl 建立 3D園區 3D智慧小區、室内定位、橋梁隧道三維應用炫酷效果等等

技術交流 [email protected]

交流微信：

如果你有什麼要交流的心得可郵件我
