頁是InnoDB存儲引擎管理資料庫的最小磁盤機關。頁類型為B-tree node的頁，存放的即是表中行的實際資料了。

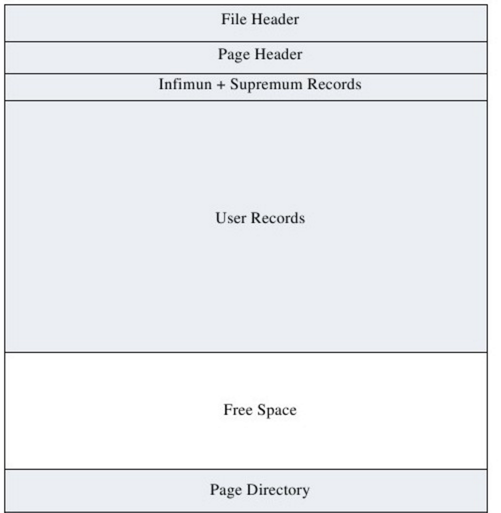

InnoDB資料頁由以下七個部分組成，如圖所示：
File Header（檔案頭）。
Page Header（頁頭）。
Infimun+Supremum Records。
User Records（使用者記錄，即行記錄）。
Free Space（空閑空間）。
Page Directory（頁目錄）。
File Trailer（檔案結尾資訊）。
File Header、Page Header、File Trailer的大小是固定的，用來标示該頁的一些資訊，如Checksum、資料所在索引層等。其餘部分為實際的行記錄存儲空間，是以大小是動态的。
File Header用來記錄頁的一些頭資訊，由如下8個部分組成，共占用38個位元組，如表4-3所示：
FIL_PAGE_SPACE_OR_CHKSUM：當MySQL版本小于MySQL-4.0.14，該值代表該頁屬于哪個表空間，因為如果我們沒有開啟innodb_file_per_table，共享表空間中可能存放了許多頁，并且這些頁屬于不同的表空間。之後版本的MySQL，該值代表頁的checksum值（一種新的checksum值）。
FIL_PAGE_OFFSET：表空間中頁的偏移值。
FIL_PAGE_PREV，FIL_PAGE_NEXT：目前頁的上一個頁以及下一個頁。B+Tree特性決定了葉子節點必須是雙向清單。
FIL_PAGE_LSN：該值代表該頁最後被修改的日志序列位置LSN（Log Sequence Number）。
FIL_PAGE_TYPE：頁的類型。通常有以下幾種，見表4-4。請記住0x45BF，該值代表了存放的資料頁。
FIL_PAGE_FILE_FLUSH_LSN：該值僅在資料檔案中的一個頁中定義，代表檔案至少被更新到了該LSN值。
FIL_PAGE_ARCH_LOG_NO_OR_SPACE_ID：從MySQL 4.1開始，該值代表頁屬于哪個表空間。
接着File Header部分的是Page Header，用來記錄資料頁的狀态資訊，由以下14個部分組成，共占用56個位元組。見表4-5。
PAGE_N_DIR_SLOTS：在Page Directory（頁目錄）中的Slot（槽）數。Page Directory會在後面介紹。
PAGE_HEAP_TOP：堆中第一個記錄的指針。
PAGE_N_HEAP：堆中的記錄數。
PAGE_FREE：指向空閑清單的首指針。
PAGE_GARBAGE：已删除記錄的位元組數，即行記錄結構中，delete flag為1的記錄大小的總數。
PAGE_LAST_INSERT：最後插入記錄的位置。
PAGE_DIRECTION：最後插入的方向。可能的取值為PAGE_LEFT（0x01），PAGE_RIGHT（0x02），PAGE_SAME_REC（0x03），PAGE_SAME_PAGE（0x04），PAGE_NO_DIRECTION（0x05）。
PAGE_N_DIRECTION：一個方向連續插入記錄的數量。
PAGE_N_RECS：該頁中記錄的數量。
PAGE_MAX_TRX_ID：修改目前頁的最大事務ID，注意該值僅在Secondary Index定義。
PAGE_LEVEL：目前頁在索引樹中的位置，0x00代表葉節點。
PAGE_INDEX_ID：目前頁屬于哪個索引ID。
PAGE_BTR_SEG_LEAF：B+樹的葉節點中，檔案段的首指針位置。注意該值僅在B+樹的Root頁中定義。
PAGE_BTR_SEG_TOP：B+樹的非葉節點中，檔案段的首指針位置。注意該值僅在B+樹的Root頁中定義。
在InnoDB存儲引擎中，每個資料頁中有兩個虛拟的行記錄，用來限定記錄的邊界。Infimum記錄是比該頁中任何主鍵值都要小的值，Supremum指比任何可能大的值還要大的值。這兩個值在頁建立時被建立，并且在任何情況下不會被删除。在Compact行格式和Redundant行格式下，兩者占用的位元組數各不相同。下圖顯示了Infimum和Supremum Records。
User Records即實際存儲行記錄的内容。再次強調，InnoDB存儲引擎表總是B+樹索引組織的。
Free Space指的就是空閑空間，同樣也是個連結清單資料結構。當一條記錄被删除後，該空間會被加入空閑連結清單中。
Page Directory（頁目錄）中存放了記錄的相對位置（注意，這裡存放的是頁相對位置，而不是偏移量），有些時候這些記錄指針稱為Slots（槽）或者目錄槽（Directory Slots）。與其他資料庫系統不同的是，InnoDB并不是每個記錄擁有一個槽，InnoDB存儲引擎的槽是一個稀疏目錄（sparse directory），即一個槽中可能屬于（belong to）多個記錄，最少屬于4條記錄，最多屬于8條記錄。
Slots中記錄按照鍵順序存放，這樣可以利用二叉查找迅速找到記錄的指針。假設我們有（'i'，'d'，'c'，'b'，'e'，'g'，'l'，'h'，'f'，'j'，'k'，'a'），同時假設一個槽中包含4條記錄，則Slots中的記錄可能是（'a'，'e'，'i'）。
由于InnoDB存儲引擎中Slots是稀疏目錄，二叉查找的結果隻是一個粗略的結果，是以InnoDB必須通過recorder header中的next_record來繼續查找相關記錄。同時，slots很好地解釋了recorder header中的n_owned值的含義，即還有多少記錄需要查找，因為這些記錄并不包括在slots中。
需要牢記的是，B+樹索引本身并不能找到具體的一條記錄，B+樹索引能找到隻是該記錄所在的頁。資料庫把頁載入記憶體，然後通過Page Directory再進行二叉查找。隻不過二叉查找的時間複雜度很低，同時記憶體中的查找很快，是以通常我們忽略了這部分查找所用的時間。
為了保證頁能夠完整地寫入磁盤（如可能發生的寫入過程中磁盤損壞、機器當機等原因），InnoDB存儲引擎的頁中設定了File Trailer部分。File Trailer隻有一個FIL_PAGE_END_LSN部分，占用8個位元組。前4個位元組代表該頁的checksum值，最後4個位元組和File Header中的FIL_PAGE_LSN相同。通過這兩個值來和File Header中的FIL_PAGE_SPACE_OR_CHKSUM和FIL_PAGE_LSN值進行比較，看是否一緻（checksum的比較需要通過InnoDB的checksum函數來進行比較，不是簡單的等值比較），以此來保證頁的完整性（not corrupted）。
首先我們建立一張表，并導入一定量的資料：
drop table if exists t;
create table t (a int unsigned not null auto_increment，b char(10),primary key(a))ENGINE=InnoDB CHARSET=UTF-8;
delimiter$$
create procedure load_t(count int unsigned)
begin
set@c=0;
while@c＜count do
insert into t select null,repeat(char(97+rand()*26),10);
set@c=@c+1;
end while;
end;
$$
delimiter;
call load_t(100);
select * from t limit 10;
接着我們用工具py_innodb_page_info來分析t.ibd, py_innodb_page_info.py -v t.ibd
看到第四個頁（page offset 3）是資料頁，通過hexdump來分析t.ibd檔案，打開整理得到的十六進制檔案，資料頁在0x0000c000（16K*3=0xc000）處開始：
先來分析前面File Header的38個位元組：
52 1b 24 00資料頁的Checksum值。
00 00 00 03頁的偏移量，從0開始。
ff ff ff ff前一個頁，因為隻有目前一個資料頁，是以這裡為0xffffffff。
ff ff ff ff下一個頁，因為隻有目前一個資料頁，是以這裡為0xffffffff。
00 00 00 0a 6a e0 ac 93頁的LSN。
45 bf頁類型，0x45bf代表資料頁。
00 00 00 00 00 00 00這裡暫時不管該值。
00 00 00 dc表空間的SPACE ID。
先不急着看下面的Page Header部分，我們來看File Trailer部分。因為File Trailer通過比較File Header部分來保證頁寫入的完整性。
95 ae 5d 39 Checksum值，該值通過checksum函數和File Header部分的checksum值進行比較。
6a e0 ac 93注意到該值和File Header部分頁的LSN後4個值相等。
接着我們來分析56個位元組的Page Header部分，對于資料頁而言，Page Header部分儲存了該頁中行記錄的大量細節資訊。分析後可得：
Page Header（56 bytes）：
PAGE_N_DIR_SLOTS=0x001a
PAGE_HEAP_TOP=0x0dc0
PAGE_N_HEAP=0x8066
PAGE_FREE=0x0000
PAGE_GARBAGE=0x0000
PAGE_LAST_INSERT=0x0da5
PAGE_DIRECTION=0x0002
PAGE_N_DIRECTION=0x0063
PAGE_N_RECS=0x0064
PAGE_MAX_TRX_ID=0x0000000000000000
PAGE_LEVEL=00 00
PAGE_INDEX_ID=0x00000000000001ba
PAGE_BTR_SEG_LEAF=0x000000dc0000000200f2
PAGE_BTR_SEG_TOP=0x000000dc000000020032
PAGE_N_DIR_SLOTS=0x001a，代表Page Directory有26個槽，每個槽占用2個位元組。
我們可以從0x0000ffc4到0x0000fff7找到如下内容：
PAGE_HEAP_TOP=0x0dc0代表空閑空間開始位置的偏移量，即0xc000+0x0dc0=0xcdc0處開始，我們觀察這個位置的情況，可以發現這的确是最後一行的結束，接下去的部分都是空閑空間了：
PAGE_N_HEAP=0x8066，當行記錄格式為Compact時，初始值為0x0802，當行格式為Redundant時，初始值是2。其實這些值表示頁初始時就已經有Infinimun和Supremum的僞記錄行，0x8066-0x8002=0x64，代表該頁中實際的記錄有100條記錄。
PAGE_FREE=0x0000代表删除的記錄數，因為這裡我們沒有進行過删除操作，是以這裡的值為0。
PAGE_GARBAGE=0x0000，代表删除的記錄位元組為0，同樣因為我們沒有進行過删除操作，是以這裡的值依然為0。
PAGE_LAST_INSERT=0x0da5，表示頁最後插入的位置的偏移量，即最後的插入位置應該在0xc0000+0x0da5=0xcda5，檢視該位置：
可以看到，最後這的确是最後插入a列值為100的行記錄，但是這次直接指向了行記錄的内容，而不是指向行記錄的變長字段長度的清單位置。
PAGE_DIRECTION=0x0002，因為我們是通過自增長的方式進行行記錄的插入，是以PAGE_DIRECTION的方向是向右。
PAGE_N_DIRECTION=0x0063，表示一個方向連續插入記錄的數量，因為我們是以自增長的方式插入了100條記錄，是以該值為99。
PAGE_N_RECS=0x0064，表示該頁的行記錄數為100，注意該值與PAGE_N_HEAP的比較，PAGE_N_HEAP包含兩個僞行記錄，并且是通過有符号的方式記錄的，是以值為0x8066。
PAGE_LEVEL=0x00，代表該頁為葉子節點。因為資料量目前較少，是以目前B+樹索引隻有一層。B+數葉子層總是為0x00。
PAGE_INDEX_ID=0x00000000000001ba，索引ID。
上面就是資料頁的Page Header部分了，接下去就是存放的行記錄了，前面提到過InnoDB存儲引擎有2個僞記錄行，用來限定行記錄的邊界，我們接着往下看：
觀察0xc05E到0xc077，這裡存放的就是這兩個僞行記錄，InnoDB存儲引擎設定僞行隻有一個列，且類型是Char（8）。僞行記錄的讀取方式和一般的行記錄并無不同，我們整理後可以得到如下的結果：
我們來分析infimum行記錄的recorder header部分，最後2個位元組位00 1c表示下一個記錄的位置的偏移量，即目前行記錄内容的位置0xc063+0x001c，得到0xc07f。0xc07f應該很熟悉了，我們前面的分析的行記錄結構都是從這個位置開始。我們來看一下：
這和我們查表得到的資料是一緻的：select a,b,hex(b) from t order by a limit 1;
通過recorder header最後2個位元組記錄的下一行記錄的偏移量，我們就可以得到該頁中所有的行記錄；通過page header的PAGE_PREV，PAGE_NEXT就可以知道上一個頁和下個頁的位置。這樣，我們就能讀到整張表所有的行記錄資料。
最後我們來分析Page Directory，前面我們已經提到了從0x0000ffc4到0x0000fff7是目前頁的Page Directory，如下：
需要注意的是，Page Directory是逆序存放的，每個槽2個位元組。是以我們可以看到：00 63是最初行的相對位置，即0xc063；0070就是最後一行記錄的相對位置，即0xc070。我們發現，這就是前面我們分析的infimum和supremum的僞行記錄。Page Directory槽中的資料都是按照主鍵的順序存放，是以找具體的行就需要通過部分進行。前面已經提到，InnoDB存儲引擎的槽是稀疏的，還需通過recorder header的n_owned進行進一步的判斷。如，我們要找主鍵a為5的記錄，通過二叉查找Page Directory的槽，我們找到記錄的相對位置在00 e5處，找到行記錄的實際位置0xc0e5：
可以看到第一行的記錄是4不是我們要找的5，但是我們看前面的5個位元組的recordheader，04 00 28 00 22，找到4～8位表示n_owned值的部分，該值為4，表示該記錄有4個記錄，是以還需要進一步查找。通過recorder和ader最後2個位元組的偏移量0x0022，找到下一條記錄的位置0xc107，這才是我們要找的主鍵為5的記錄。
