上文我們看到了AutogradMetadata，DistAutogradContainer 和 DistAutogradContext 等一系列基礎類。我們知道了分布式autograd如何基于RPC進行傳遞，如何在節點之間互動，節點如何區分維護這些Session。本文繼續分析，主要目的是看看反向傳播如何切入到引擎之中。
目錄
[源碼解析] PyTorch 分布式 Autograd (4) ---- 如何切入引擎
0x00 摘要
0x01 前文回憶
0x02 計算圖
2.1 普通示例
2.2 分布式示例
2.3 分布式注釋版
0x03 反向傳播
3.1 發起反向傳播
3.1.1 外部主動發起
3.1.1.1 示例
3.1.1.2 C++世界
3.1.2 内部隐式發起
3.1.2.1 BACKWARD_AUTOGRAD_REQ
3.1.2.2 PropagateGradientsReq
3.2 接受反向傳播
3.2.1 接受消息
3.2.2 處理消息
3.3 總結
0xFF 參考
PyTorch分布式其他文章如下：
深度學習利器之自動微分(1)
深度學習利器之自動微分(2)
[源碼解析]深度學習利器之自動微分(3) --- 示例解讀
[源碼解析]PyTorch如何實作前向傳播(1) --- 基礎類(上)
[源碼解析]PyTorch如何實作前向傳播(2) --- 基礎類(下)
[源碼解析] PyTorch如何實作前向傳播(3) --- 具體實作
[源碼解析] Pytorch 如何實作後向傳播 (1)---- 調用引擎
[源碼解析] Pytorch 如何實作後向傳播 (2)---- 引擎靜态結構
[源碼解析] Pytorch 如何實作後向傳播 (3)---- 引擎動态邏輯
[源碼解析] PyTorch 如何實作後向傳播 (4)---- 具體算法
[源碼解析] PyTorch 分布式(1)------曆史和概述
[源碼解析] PyTorch 分布式(2) ----- DataParallel(上)
[源碼解析] PyTorch 分布式(3) ----- DataParallel(下)
[源碼解析] PyTorch 分布式(4)------分布式應用基礎概念
[源碼解析] PyTorch分布式(5) ------ DistributedDataParallel 總述&如何使用
[源碼解析] PyTorch分布式(6) ---DistributedDataParallel -- 初始化&store
[源碼解析] PyTorch 分布式(7) ----- DistributedDataParallel 之程序組
[源碼解析] PyTorch 分布式(8) -------- DistributedDataParallel之論文篇
[源碼解析] PyTorch 分布式(9) ----- DistributedDataParallel 之初始化
[源碼解析] PyTorch 分布式(10)------DistributedDataParallel 之 Reducer靜态架構
[源碼解析] PyTorch 分布式(11) ----- DistributedDataParallel 之 建構Reducer和Join操作
[源碼解析] PyTorch 分布式(12) ----- DistributedDataParallel 之 前向傳播
[源碼解析] PyTorch 分布式(13) ----- DistributedDataParallel 之 反向傳播
[源碼解析] PyTorch 分布式 Autograd (1) ---- 設計
[源碼解析] PyTorch 分布式 Autograd (2) ---- RPC基礎
[源碼解析] PyTorch 分布式 Autograd (3) ---- 上下文相關
為了更好的說明，本文代碼會依據具體情況來進行相應精簡。
我們回憶一下前面幾篇文章的内容。
首先，對于分布式 autograd，我們需要在前向傳播期間跟蹤所有 RPC，以確定正确執行後向傳播。為此，當執行 RPC 時候，我們把 <code>send</code>和<code>recv</code> functions 附加到autograd圖之上。
該<code>send</code>函數附加到 RPC 的發起源節點之上，其輸出邊指向 RPC 輸入張量的 autograd 函數。在向後傳播期間，<code>send</code>函數的輸入是從目标接收的，是對應<code>recv</code>函數的輸出。
該<code>recv</code>函數附加到 RPC 的接受目标節點之上，其輸入從某些運算符得到，這些運算符使用輸入張量在RPC接受目标上執行。在後向傳播期間，<code>recv</code>函數的輸出梯度将被發送到源節點之上，并且作為<code>send</code>方法的輸入。
每<code>send-recv</code>對被配置設定一個全局唯一的<code>autograd_message_id</code> 以唯一地辨別該<code>send-recv</code>對。這對于在向後傳播期間查找遠端節點上的相應函數很有用。
對于RRef，每當我們調用<code>torch.distributed.rpc.RRef.to_here()</code> 時，我們都為涉及的張量添加了一個适當的<code>send-recv</code>對。
其次，在前向傳播的具體代碼之中，我們在上下文中存儲每個 autograd 傳播的<code>send</code>和<code>recv</code>函數。這確定我們在 autograd 圖中儲存對适當節點的引用以使其保持活動狀态。除此之外，這也使得在向後傳播期間很容易查找到對應的<code>send</code>和<code>recv</code>函數。
再次，以下是 torch/csrc/distributed/rpc/message.h 之中的部分消息定義：
在前文，我們看到了 FORWARD_AUTOGRAD_REQ 在前向傳播之中如何調用，假設如下代碼：rpc.rpc_sync("worker1", torch.add, args=(t1, t2))，其調用序列是：
rpc_sync 調用 _invoke_rpc。
_invoke_rpc 調用 _invoke_rpc_builtin。
然後調用到 pyRpcBuiltin，繼而調用到 sendMessageWithAutograd。
sendMessageWithAutograd 内部會建構 FORWARD_AUTOGRAD_REQ消息，最後使用RPC 發送。
至此，關于整體流程，我們就有了幾個疑問：
在反向計算圖的起始位置，如何發起反向傳播，怎麼傳遞給反向傳播的下一個環節？
在反向傳播的内部環節，BACKWARD_AUTOGRAD_REQ 是何時調用？recv 操作是何時被調用？ 在上下文中，recvAutogradFunctions_ 是在哪裡設定的？
以上兩個環節分别如何進入分布式autograd引擎？
我們接下來就圍繞這些疑問進行分析，核心就是如何進入 dist.autograd 引擎。
我們首先從計算圖來通過幾個示例來看看。

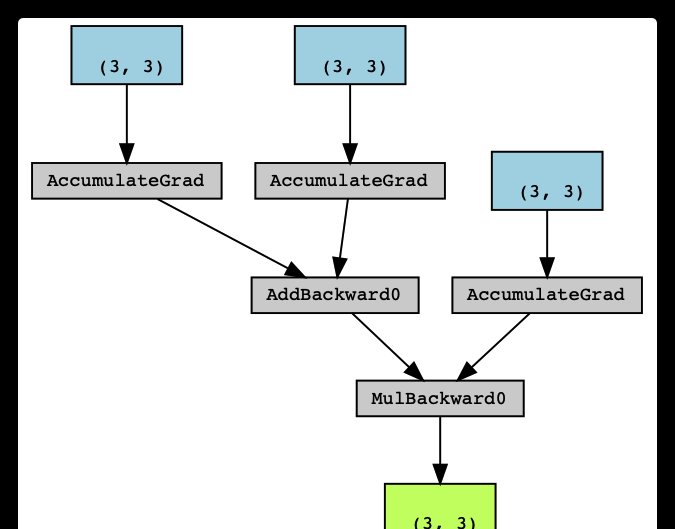

首先看看普通計算，這個是 dist.auto 官方圖例的本地版本。可以看到是由 AddBackward0，AccumulateGrad 和 MulBackward0 等組成了計算圖。
具體對應如下圖：
接下來看看分布式的例子，這個例子就是官方設計中圖例大緻對應的代碼，我們把 torch.mul(t3, t4) 命名為 t5，加入了 loss。
在分布式之下，t3 是異地運作。
t5 對應的是 mul，t5.grad_fn 是 <MulBackward0 object at 0x7fbf18d297b8>。
t3.grad_fn 是 <CppFunction object at 0x7fbf18d11a20>，就是說，recv 對應的就是 CppFunction 。
loss 是 tensor(5.5680, grad_fn=)。
其餘的都是 None。
我們把設計圖例再展示出來，上面示例代碼就是下圖的左側 worker 0，t3 實際就是運作在 worker 1，大家可以看到分布式上下文中的一些特點。
為了更好的說明，我們列印了一些log作為注釋。
列印結果是：
加上分布式相關算子之後，圖例如下：
我們接下來要看看如何進入dist autograd 引擎，結合我們圖例，就是：
worker 0 如何主動發起反向傳播，然後進入分布式引擎？
woker 0 在内部如何發起對 worker 1 的反向傳播請求？
worker 1 如何被動接受反向傳播消息，然後進入分布式引擎？
我們找一找如何發起反向傳播，按照從下往上的順序進行。這裡也有兩種：
一種是主動發起，比如上圖之中 worker 0 的 loss 之上主動調用backward 方法。
一種是内部隐式發起，比如上圖的 worker 0 之中的 t3 如何通過 recv 告訴 worker 1，你應該啟動反向傳播了。
我們從上往下看分布式 autograd 的 backward 如何主動調用，比如在示例之中會顯示調用。
在 <code>torch/_C/_distributed_autograd.pyi</code> 之中我們可以看到如下注釋：
是以我們去torch/csrc/distributed/autograd/init.cpp檔案中看看。
省略了部分代碼，這裡能看到生成了上下文，定義了 backward，get_gradients等等。
具體 backward 定義在 torch/csrc/distributed/autograd/autograd.cpp。
可以看到，最終會調用到 DistEngine::getInstance().execute(context_id, roots, retain_graph) 完成反向傳播。這就進入了引擎。
因為是隐式發起，是以代碼比較隐蔽，我們這次采用從下至上的方式來剝絲抽繭。我們知道，如果節點之間要求反向傳播，會發送BACKWARD_AUTOGRAD_REQ，是以我們從 BACKWARD_AUTOGRAD_REQ 開始發起尋找。
在 torch/csrc/distributed/autograd/rpc_messages/propagate_gradients_req.cpp 之中 PropagateGradientsReq::toMessageImpl 會調用到 BACKWARD_AUTOGRAD_REQ。
繼續找誰發出來的 BACKWARD_AUTOGRAD_REQ，就是誰調用到了 toMessageImpl？原來在 torch/csrc/distributed/autograd/functions/recvrpc_backward.cpp 這裡建構了 PropagateGradientsReq，會使用 toMessage 來建構一個消息。即，RecvRpcBackward 的調用會發送 BACKWARD_AUTOGRAD_REQ。
是以我們知道，在 RecvRpcBackward 的執行時候，會發送 BACKWARD_AUTOGRAD_REQ，發送給下一個節點。具體哪裡調用 RecvRpcBackward？我們會在下一篇 DistEngine 之中介紹。
此時具體如下，對應就是 worker 0 的 t3 給 worker 1 發送 BACKWARD_AUTOGRAD_REQ 消息。
對應示例圖就是：
我們接下來看看接收方如何處理反向傳播，我們再次回到 worker 1，就是圖上的 send 節點如何接受反向傳播消息。
在生成 TensorPipeAgent 時候，把 RequestCallbackImpl 配置為回調函數。這是 agent 的統一響應函數。前面關于代理接收邏輯時候，我們也提到了，會進入 RequestCallbackNoPython::processRpc 函數。其中可以看到有對 BACKWARD_AUTOGRAD_REQ 的處理邏輯。
這種是 RPC 的正常流程。
在 processBackwardAutogradReq 之中會：
擷取 DistAutogradContainer。
擷取 上下文，該上下文是之前在前向傳播過程之中建立的，從前文可知，本圖例之中，worker 0 和 worker 1之中每個 autograd 傳播都共享同一個上下文 context id。
通過發送方的 context id，從上下文之中擷取到對應的 SendRpcBackward。這裡我們看到了上下文是如何使用。
使用 sendFunction 作為參數，調用 executeSendFunctionAsync 進行引擎處理。
在 worker 1 的 DistEngine::executeSendFunctionAsync 内部，會進行輾轉處理，最終發送 BACKWARD_AUTOGRAD_REQ 到其反向傳播的下遊，是以我們繼續在示例圖之上修改拓展，增加一個 BACKWARD_AUTOGRAD_REQ。
我們可以看到有兩個途徑進入 dist autograd 引擎，啟動反向傳播：
一個是示例代碼顯式主動調用 backward，進而調用到 DistEngine::getInstance().execute，就是 worker 0。
一個是被動調用 DistEngine::getInstance().executeSendFunctionAsync，就是 worker 1（當然，worker 0 的 send 也對應了一個被動調用）。
現在從上至下/自下而上兩種查找反向傳播的發起源頭，都歸結到了 DistEngine，是以我們下一篇就介紹 DistEngine。
