交換機資料處理機制

在一個典型的備援互備的交換網絡内部，由于vlan的三層和二層關系，可能會導緻資料流比較難以分析。我最近在考慮這個問題，想具體從資料包結構來分析一下交換機對資料流的處理過程。

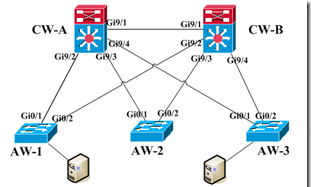

網絡環境描述（如圖）：

2，兩台CW之間通過Gi9/1的trunk端口跑HSRP協定，交換環路有STP阻隔；

3，vlan2的HSRP的active和STP的root強制在SW-A上；

4，vlan5的HSRP的active和STP的root強制在SW-B上；

5，1.1.2.30處于vlan2；

6，1.1.5.30處于vlan5。

依據1.1.2.30與1.1.5.30之間的資料互動來進行交換機處理機制分析：

1，伺服器Ser1（1.1.2.30）發資料包給Ser2（1.1.5.30），此時資料包為：

目标MAC

源MAC

源IP

目标IP

M_V2_GW

M_Ser1

2.30

5.30

2，CW-A接收到資料包，發現目标MAC為自己，于是一層層解包到IP層到目标IP為5.30，于是查找5.30的路由表（CEF表）發現5.30直連在vlan5，于是通過ARP表查找vlan5的網關MAC，然後查找MAC表得知vlan5的網關MAC是通過Gi9/1到CW-B。于是保持IP層資料不變，封裝MAC層如下：

M_V5_GW

3，CW-B接收到資料包，類似于CW-A的處理過程，封裝資料報如下：

M_Ser2

4，Ser2接收到資料包後，一層層解包直到将資料傳給相關的應用處理後，回應資料報如下：

5，CW-B接收到資料包後類似于上面的過程處理資料，這裡就不敷衍了。
