以下觀點可能和實際情況有點不符合，因為本人沒有閱讀過微軟的内部文檔，也找不到其他資料
隻能根據現有的資料，推測，希望懂的人或者牛人能夠指點。指出其中的問題，歡迎拍磚
普通記憶體配置設定方式：

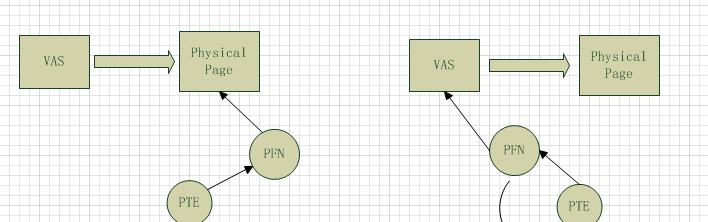

圖的左邊，是普通記憶體配置設定方式。
當程式中的虛拟記憶體送出時，程式會向系統申請記憶體，系統會配置設定一個PFN，一個PFN包含了很多資訊，主要是代表記憶體頁，有時候也可以把它看成記憶體頁，這樣比較容易了解
PTE是如果從VAS 也就是 虛拟記憶體，送出到實體記憶體時，PTE會記錄映射的資訊。
普通配置設定的基本流程可能是這樣。申請到PFN 後，PTE 會映射到相應的PFN，并把VAS中的頁讀到PFN對應的實體記憶體頁中。
這個感覺比較簡單
AWE記憶體配置設定：
對SQL Server 了解比較深的朋友會知道，SQL Server 啟用了AWE之後，配置設定的記憶體将會被鎖住，也就是 locked page，在程式停止前是無法被釋放的。
當程式想系統以AWE方式請求記憶體時，系統會從PFN Database 也就是一個管理 PFN 的地方，申請出一塊記憶體，并把 PFN 對應的實體記憶體映射到虛拟記憶體中。
也就是虛拟記憶體通過指針指向了實體記憶體。請看圖：
在PFN映射到虛拟記憶體的時候，PTE會被配置設定，與PFN綁定加鎖。但是PFN的記憶體已經映射到了虛拟記憶體中，PFN會把指向記憶體的指針指到PTE上。
是以，PTE無法探測出有多少記憶體被AWE配置設定到了程式中。是以也無法對AWE配置設定的記憶體做頁換出，造成Locked Page。
