Linux下ELF檔案類型分為以下幾種：
1、可重定位檔案，比如SimpleSection.o；
2、可運作檔案，比如/bin/bash。
3、共享目标檔案，比如/lib/libc.so。
在Linux 可重定位檔案 ELF結構一文中，我們已經分析了可重定位檔案ELF結構。
本文分析可運作檔案的ELF結構。
首先附上源碼：
SectionMapping.c
使用指令gcc -static SectionMapping.c -o SectionMapping.elf。靜态連結為可運作檔案。
接着使用指令readelf -S SectionMapping.elf得到Section Table。例如以下：
表 1
這個可運作檔案共同擁有33個Section。

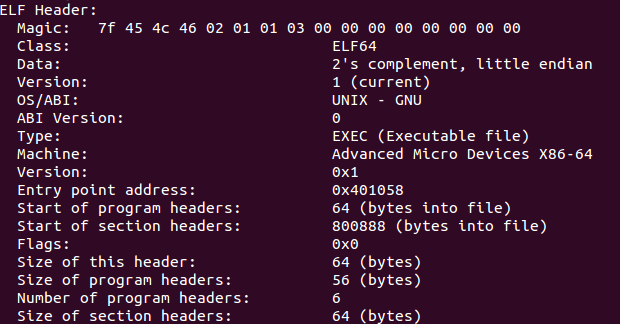

接着我們使用readelf -h SectionMapping.elf。讀取elf可運作檔案頭部資訊。
例如以下圖：
圖 1
能夠對照，Linux 可重定位檔案 ELF結構，這裡多了program header。
Entry point address：程式的入口位址是0x401058，使用objdump -d SectionMapping.elf | less，能夠檢視到程式的入口位址是<_start>。
圖 2
Start of program headers：program headers的偏移。由于頭檔案大小為64，是以program headers緊挨着頭檔案存放。
Size of program headers：program headers的大小。為56個位元組。
Number of section headers：program headers的數量。
為6個。
在表1中。第一個section在檔案裡的偏移是0x190。頭檔案大小為64 + program header大小為56 * program header數量6 = 400 = 0x190。
然後，我們使用指令readelf -l SectionMapping.elf。我們會得到program header部分。例如以下圖：
圖 3
從圖中可見，分為6個Segment。
注意表1中每一個段叫Section。
Offset：這個Segment在檔案裡偏移。
VirtAddr：這個Segment在虛拟位址的偏移。
FileSiz：在ELF檔案裡所占的長度。
MemSiz：在程序虛拟空間所占的長度。
我們發現第二個Segment，MemSiz > FileSiz，表示在記憶體中配置設定的空間大小超過檔案實際大小。
超過的部分所有初始化為0。作為BSS段。由于資料段和BSS段的唯一差别是，資料段從檔案裡初始化内容，BSS段内容所有初始化為0。
我們主要關心前兩個Segment。第一個是代碼段，虛拟位址從0x00400000到0x004c1026。檔案偏移從0x00000000到0x000c1026。
第二個是資料段。虛拟位址為從0x006c1ef0到0x006c1ef0+0x4408=0x6c62f8。
檔案偏移從0x000c1ef0到0x000c1ef0+0x1800=0x000C36f0。
結合表1和兩個Segment的檔案偏移。能夠得出：
第一個Segment從第0個Section到第15個Section。（0x00000000-0x000c1026）
第二個Segment從第16個Section到26個Section。
（0x000c1ef0-0x000C36f0）
以上分析的都是靜态狀态下的程式，以下我們看看動态下的程序的空間是怎麼配置設定的。
首先使用指令， ./SectionMapping.elf &，輸出例如以下：
然後使用指令：cat /proc/2184/maps，輸出例如以下：
圖 4
靜态時。我們計算出的兩個Segment的虛拟空間的偏移分别為：
第一個是代碼段。虛拟位址從0x00400000到0x004c1026。
在圖4中，由于要頁面對齊，是以配置設定了0x400000到0x4c2000。
第二個是資料段，虛拟位址為從0x006c1ef0到0x006c1ef0+0x4408=0x6c62f8。在圖4中。由于要頁面對齊，是以配置設定了0x6c1000到0x6c4000。注意。0x6c62f8大于0x6c4000。詳細原因以後再分析。
第三個緊接着是堆。用于動态配置設定記憶體。
第四個是棧。用于存放局部變量。
總體的結構例如以下圖：
程式運作的過程：建立虛拟空間（配置設定一個頁檔案夾）-> 建立虛拟空間與可運作檔案映射（頁檔案夾項指向磁盤的程式） -> 跳到程式入口 -> 缺頁異常-> 在記憶體中尋找空暇頁。将相應的頁換入 -> 建立映射 -> 開始運作。
