Verilog实现二位十进制数字的显示

文章目录

• ​​Verilog实现二位十进制数字的显示​​

• ​​一、简介​​
• ​​二、代码​​
• ​​三、效果展示​​

一、简介

我们这里使用Verilog来实现二位十进制数字的显示。

二、代码

/*
这个是显示数字的模块，用了两个数码管来显示00-59的60个数字
*/



module number(seg_data_1,seg_data_2,seg_led_1,seg_led_2);
   input [3:0] seg_data_1;
   //数码管需要显示0~9十个数字，所以最少需要4位输入做译码
   input [3:0] seg_data_2;

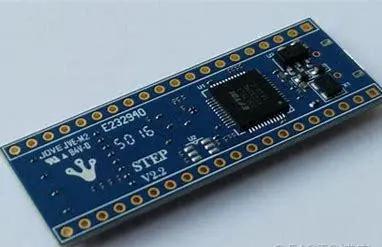

   //小脚丫上第二个数码管
   output [8:0] seg_led_1;
   //在小脚丫上控制一个数码管需要9个信号 MSB~LSB=DIG、DP、G、F、E、D、C、B、A
   output [8:0] seg_led_2;
   //在小脚丫上第二个数码管的控制信号  MSB~LSB=DIG、DP、G、F、E、D、C、B、A
   reg [8:0] seg [9:0];
   //定义了一个reg型的数组变量，相当于一个10*9的存储器，存储器一共有10个数，每个数有9位宽

   initial
   //在过程块中只能给reg型变量赋值，Verilog中有两种过程块always和initial
      begin
         seg[0] = 9'h3f;
         //对存储器中第一个数赋值9'b00_0011_1111,相当于共阴极接地，DP点变低不亮，7段显示数字  0
         seg[1] = 9'h06;
         //7段显示数字  1
         seg[2] = 9'h5b;
         //7段显示数字  2
         seg[3] = 9'h4f;
         //7段显示数字  3
         seg[4] = 9'h66;
         //7段显示数字  4
         seg[5] = 9'h6d;
         //7段显示数字  5
         seg[6] = 9'h7d;
         //7段显示数字  6
         seg[7] = 9'h07;
         //7段显示数字  7
         seg[8] = 9'h7f;
         //7段显示数字  8
         seg[9] = 9'h6f;
         //7段显示数字  9
       end

   assign seg_led_1 = seg[seg_data_1];
   assign seg_led_2 = seg[seg_data_2];

之后编译：

以及设置引脚：

然后进行烧录：

三、效果展示

我们使用视频来展示这个实验的效果：

​​​https://www.bilibili.com/video/BV1p44y1Y7t9?spm_id_from=333.999.0.0​​
